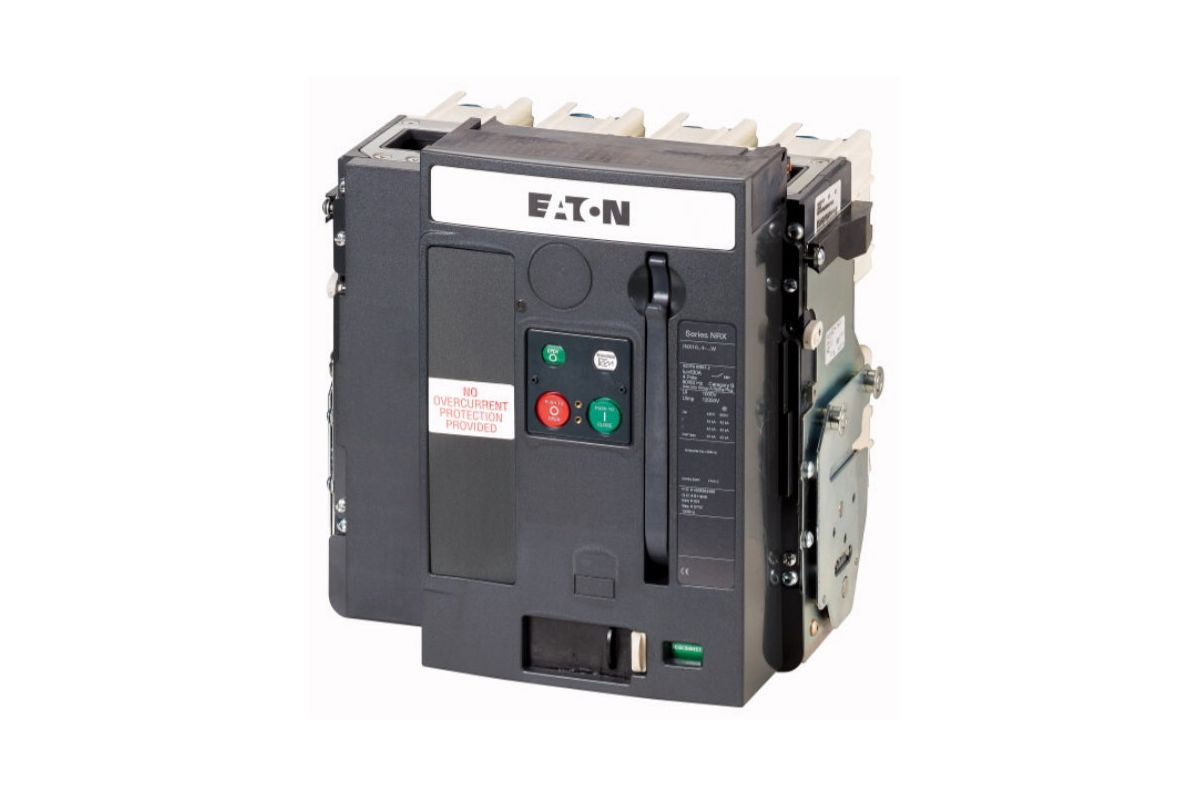

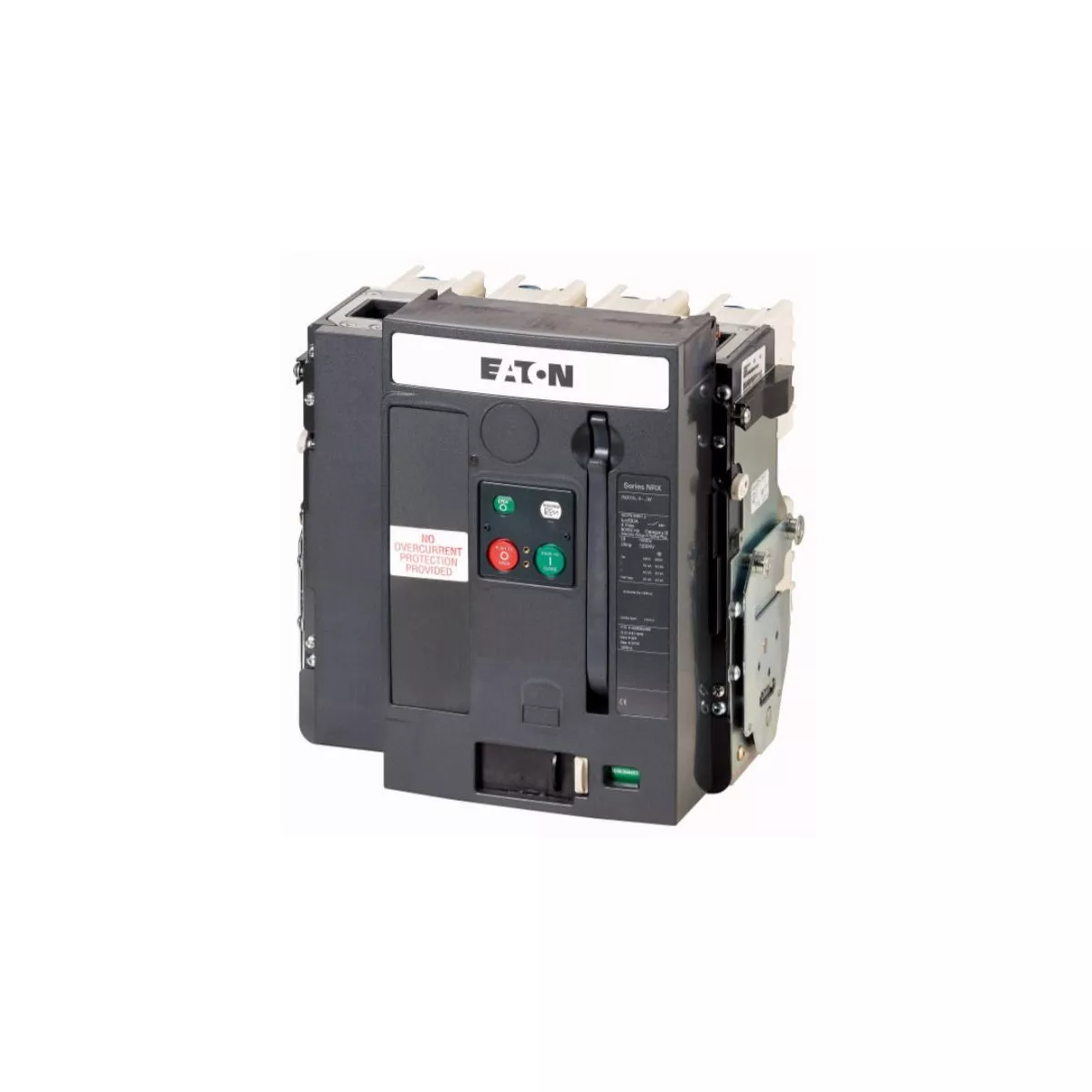

INX16B4-12W-1 выключатель-разъединитель, 4п, 1250а, 42ка, выкатной
183652
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Технические характеристики
| Артикул | 183652 |
| Объем, дм3 | 181,646 |
| Масса, кг | 34,2 |
Программа поставок
| Ассортимент | Открытые силовые выключатели/силовые разъединители | ||
| Ассортимент | Открытый силовой разъединитель | ||
| Диапазон тока | до 4000 A | ||
| Защитная функция | без защиты | ||
| Метод монтажа | Выдвижной вариант монтажа | ||
| Кассета заказывается отдельно. | |||
| Типоразмер | INX16 | ||
| Техника срабатывания | без расцепителя | ||
| Стандарт/сертификат | IEC | ||
| Количество полюсов | 4-полюсн. | ||
| Класс защиты | IP31 с уплотнителем двери, IP55 с защитным кожухом | ||
| на выбор устанавливается пользователем с многочисленными принадлежностями | |||
| Расчетный рабочий ток = измеренный ток длительной нагрузки | In= Iu | A | 1250 |
| Расчетный ток короткого замыкания при включении до 440В/690В 42/42 | Icm | кА | 88 |
| Номинальная устойчивость к токовым нагрузкам при коротком замыкании t = 1 с | Icw | кА | 42 |
Технические характеристики
| Общая информация | |||
| Стандарты и предписания | IEC/EN 60947 | ||
| Температура окружающей среды | |||
| Хранение | ? | °C | -40 - +70 |
| Температура окружающей среды | °C | -25 - +70 | |
| установочное положение | |||
| категория применения | B | ||
| Класс защиты | IP31 с уплотнителем двери, IP55 с защитным кожухом | ||
| Направление подвода питания | любая | ||
| Цепи главного тока | |||
| Расчетный рабочий ток = измеренный ток длительной нагрузки | In = Iu | A | 1250 |
| Измеренный ток длительной нагрузки при 50 °C | Iu | A | 1250 |
| Измеренный ток длительной нагрузки при 60 °C | Iu | A | 1250 |
| Измеренный ток длительной нагрузки при 70 °C | Iu | A | 1250 |
| Номинальная устойчивость к импульсу | Uimp | В перем. тока | 12000 |
| Номинальное напряжение | Ue | В перем. тока | 690 |
| Категория перенапряжения / степень загрязнения | III/3 | ||
| Номинальные выдерживаемые напряжения изоляции | Ui | В | 1000 |
| Коммутационная способность | |||
| Расчетный ток короткого замыкания при включении | Icm | ||
| до 440 В 50/60 Гц | Icm | кА | 88 |
| до 690 В 50/60 Гц | Icm | кА | 88 |
| Номинальная устойчивость к токовым нагрузкам при коротком замыкании 50/60 Гц | |||
| Номинальная устойчивость к токовым нагрузкам при коротком замыкании (t=1s) | Icw | кА | 42 |
| Время переключения | |||
| Время включения на включающую катушку | мс | 25 | |
| Общее время отключения через расцепитель рабочих токов | мс | 25 | |
| Общее время отключения через расцепитель минимального напряжения | мс | 50 | |
| срок службы | Замыкающий контакт | ||
| Механический срок службы | Циклы переключения (ВКЛ./ВЫКЛ.) | 12500 | |
| Механический срок службы с техобслуживанием | Циклы переключения (ВКЛ./ВЫКЛ.) | 25000. | |
| Электрический срок службы | Циклы переключения (ВКЛ./ВЫКЛ.) | 10000 | |
| Электрический срок службы с техобслуживанием | Циклы переключения (ВКЛ./ВЫКЛ.) | 20000. | |
| максимальная частота коммутаций | S/h | ||
| максимальная частота коммутаций | Переключения/ч | 60 | |
| Потеря мощности для расчетного тока при In | |||
| Выдвижной вариант монтажа (выключатель с кассетой) | W | 180 | |
| Вес | |||
| Выдвижной вариант монтажа | |||
| 4-полюсн. | кг | 31 | |
| Пустая кассета | |||
| 4-полюсн. | кг | 21 | |
| Поперечные сечения соединения | |||
| медная шина | |||
| Выдвижной вариант монтажа | |||
| черный | мм | 2 x 5 x 80 | |
| При этом речь идёт о значениях, используемых в собственном оборудовании. Значения зависят от температуры, преобладающей вокруг переключателя, от класса защиты (IP), от высоты установки, от заделки и иногда от искусственной вентиляции. Таким образом, в зависимости от индивидуальной концепции оборудования может произойти "дерейтинг", который можно компенсировать снова, увеличив поперечное сечение. Точные сведения об этом предоставляют термические испытания конкретного коммутационного оборудования. | |||
Допустимый ток длительной нагрузки автоматических выключателей, применяемых при различных температурах в пределах одного коммутационного оборудования. Ожидаемые внутренние температуры могут быть оценены согласно соответствующим стандартам и положениям IEC. |
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Номинальный ток для указания потери мощности | In | A | 1250 |
| Потеря мощности оборудования, в зависимости от тока | sub>,vid | W | 180 |
| Мин. рабочая температура | °C | -25 | |
| Макс. рабочая температура | °C | 70 | |
| Проверка конструкции IEC/EN 61439 | |||
| 10.2 твёрдость материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
| 10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
| 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
| 10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9 Свойства изоляции | |||
| 10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Switch disconnector (EC000216) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Off-load switch, circuit breaker, control switch / Switch disconnector (ecl@ss8.1-27-37-14-03 [AKF060010]) | |||
| Version as main switch | Yes | ||
| Version as maintenance-/service switch | No | ||
| Version as safety switch | No | ||
| Version as emergency stop installation | No | ||
| Version as reversing switch | No | ||
| Max. rated operation voltage Ue AC | V | 690 | |
| Rated operating voltage | V | 690 - 690 | |
| Rated permanent current Iu | A | 1250 | |
| Rated permanent current at AC-21, 400 V | A | 0 | |
| Rated operation power at AC-3, 400 V | kW | 0 | |
| Rated short-time withstand current lcw | kA | 42 | |
| Rated operation power at AC-23, 400 V | kW | 0 | |
| Switching power at 400 V | kW | 0 | |
| Conditioned rated short-circuit current Iq | kA | 88 | |
| Number of poles | 4 | ||
| Number of auxiliary contacts as normally closed contact | 0 | ||
| Number of auxiliary contacts as normally open contact | 0 | ||
| Number of auxiliary contacts as change-over contact | 2 | ||
| Motor drive optional | Yes | ||
| Motor drive integrated | No | ||
| Voltage release optional | Yes | ||
| Device construction | Built-in device slide-in technique (withdrawable) | ||
| Suitable for ground mounting | Yes | ||
| Suitable for front mounting 4-hole | No | ||
| Suitable for front mounting center | No | ||
| Suitable for distribution board installation | Yes | ||
| Suitable for intermediate mounting | No | ||
| Colour control element | Green | ||
| Type of control element | Push button | ||
| Interlockable | Yes | ||
| Type of electrical connection of main circuit | Rail connection | ||
| Degree of protection (IP), front side | IP31 |
Тип
- автоматический выключатель
Объем дм3
181,65
дм3
Расцепители перегрузки
1250 А
Номинальное напряжение
- 690 В
Номинальная устойчивость к импульсу
- 12000 В
Температура окружающей среды
- от -25 до 70 С
Модель
INX16B4-12W-1
Бренд
Eaton
Вес
34,2 кг
Производитель
Eaton (Moeller)
Страна
Германия
