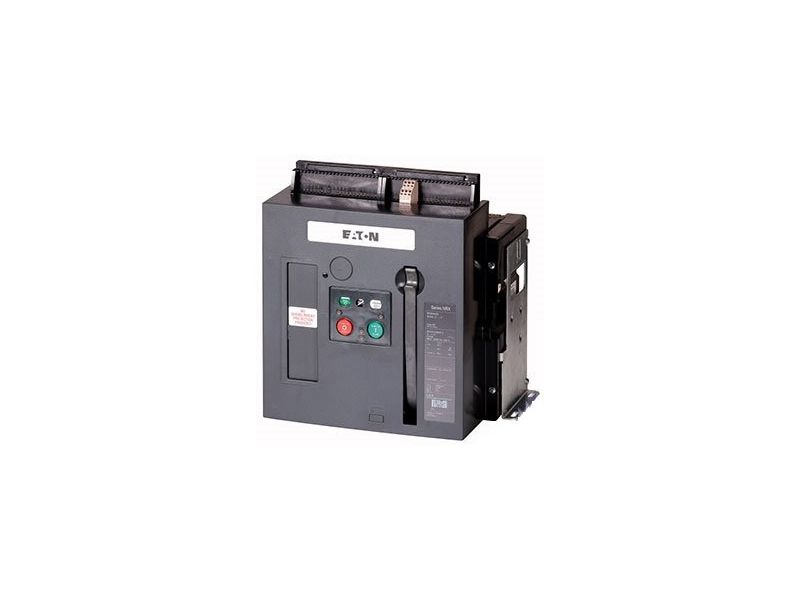

IZM63H4-V40F Воздушный автоматический выключатель, 4П, 4000А, 100кА, LSI, стационарный
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Программа поставок
| Ассортимент | Открытые силовые выключатели/силовые разъединители | ||
| Ассортимент | Открытый силовой выключатель | ||
| Диапазон тока | 4000 до 6300 A | ||
| Защитная функция | Селективная защита | ||
| Метод монтажа | Фиксированная установка | ||
| Типоразмер | IZM63 | ||
| Стандарт/сертификат | IEC | ||
| Количество полюсов | 4-полюсн. | ||
| Класс защиты | IP20, IP55 с защитным кожухом, IP41 с уплотнителем двери | ||
| Расчетный рабочий ток = измеренный ток длительной нагрузки | In = Iu | A | 4000 |
| Расчетная предельная разрывная способность при коротком замыкании до 440В/690В 42/42 | Icu | кА | 100 |
| Расчетная рабочая разрывная способность при коротком замыкании до 440В/690В 42/42 | Ics | кА | 100 |
| Расцепители перегрузки мин. | Ir | A | 1600 |
| Расцепители перегрузки макс. | Ir | A | 4000 |
| без задержки | Ii = In x &hellip, | 2 - 10, Выкл. | |
| с задержкой | Isd = Ir x &hellip, | 2 - 10 | |
| указания Включая главные подключения с обратной стороны и подключения контрольных проводов в соответствии с заказанными опциями. |
Технические характеристики
Тип
- автоматический выключатель
Объем дм3
177,49
дм3
Ток, А
4000 А
Расчетная разрывная способность при коротком замыкании
- 100 кА
Температура окружающей среды
- от -20 до 70 С
Время переключения м/с
- 35/70
Фиксированная установка W
- 380
Модель
IZM63H4-V40F
Бренд
Eaton
Вес
168,63 кг
Производитель
Eaton (Moeller)
Страна
Германия
