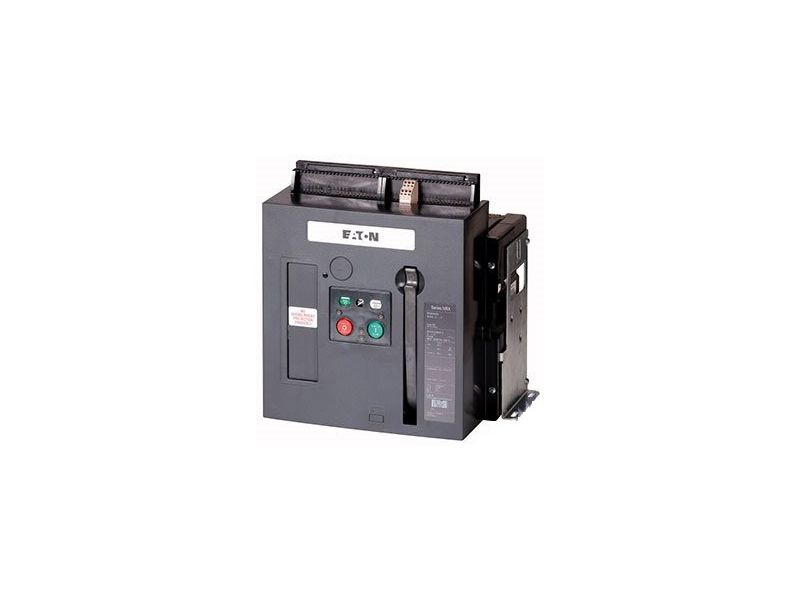

IZM63H4-V50F Воздушный автоматический выключатель, 4П, 5000А, 100кА, LSI, стационарный - купить недорого с доставкой

Программа поставок

Ассортимент			Открытые силовые выключатели/силовые разъединители
Ассортимент			Открытый силовой выключатель
Диапазон тока			4000 до 6300 A
Защитная функция			Селективная защита
Метод монтажа			Фиксированная установка
Типоразмер			IZM63
Стандарт/сертификат			IEC
Количество полюсов			4-полюсн.
Класс защиты			IP20, IP55 с защитным кожухом, IP41 с уплотнителем двери
Расчетный рабочий ток = измеренный ток длительной нагрузки	In = Iu	A	5000
Расчетная предельная разрывная способность при коротком замыкании до 440В/690В 42/42	Icu	кА	100
Расчетная рабочая разрывная способность при коротком замыкании до 440В/690В 42/42	Ics	кА	100
Расцепители перегрузки мин.	Ir	A	2000
Расцепители перегрузки макс.	Ir	A	5000
без задержки	Ii = In x &hellip,		2 - 10, Выкл.
с задержкой	Isd = Ir x &hellip,		2 - 10
указания Включая главные подключения с обратной стороны и подключения контрольных проводов в соответствии с заказанными опциями.

Технические характеристики

Общая информация
Стандарты и предписания			IEC/EN 60947
Температура окружающей среды
Хранение	?	°C	-40 - +70 (устройства с ЖК-экраном -20 - +70)
Эксплуатация (открыто)		°C	-25 - +70 (устройства с ЖК-экраном -20 - +70)
установочное положение

категория применения			B
Класс защиты			IP20, IP55 с защитным кожухом, IP41 с уплотнителем двери
Направление подвода питания			любая
Цепи главного тока
Расчетный рабочий ток = измеренный ток длительной нагрузки	In = Iu	A	5000
Измеренный ток длительной нагрузки при 50 °C	Iu	A	5000
Измеренный ток длительной нагрузки при 60 °C	Iu	A	5000
Измеренный ток длительной нагрузки при 70 °C	Iu	A	5000
Номинальная устойчивость к импульсу	Uimp	В перем. тока	8000
Номинальное напряжение	Ue	В перем. тока	690
Use in IT electrical power networks up to	U	V	440
Категория перенапряжения / степень загрязнения			III/3
Номинальные выдерживаемые напряжения изоляции	Ui	В	1000
Коммутационная способность
Расчетный ток короткого замыкания при включении	Icm
до 440 В 50/60 Гц	Icm	кА	210
до 690 В 50/60 Гц	Icm	кА	210
Номинальная устойчивость к токовым нагрузкам при коротком замыкании 50/60 Гц
t = 1 с	Icw	кА	100
t = 3 с	Icw	кА	65
Расчетная разрывная способность при коротком замыкании Icn	Icn
IEC/EN 60947 очередность включения Icu O-t-CO
до 240 В 50/60 Гц	Icu	кА	100
до 440 В 50/60 Гц	Icu	кА	100
до 690 В 50/60 Гц	Icu	кА	100
IEC/EN 60947 очередность включения Ics O-t-CO-t-CO
до 240 В 50/60 Гц	Ics	кА	100
до 440 В 50/60 Гц	Ics	кА	100
до 690 В 50/60 Гц	Ics	кА	100
Время переключения
Время включения на включающую катушку		мс	40
Время выключения		мс	40
Общее время отключения через расцепитель рабочих токов		мс	35
Общее время отключения через расцепитель минимального напряжения		мс	35/70
Общее время отключения при расцеплении короткого замыкания без задержки (вплоть до полного гашения электрической дуги)		мс	35
максимальная частота коммутаций	Переключения/ч		60
Потеря мощности для расчетного тока при In
Фиксированная установка		W	400
Выдвижной вариант монтажа (выключатель с кассетой)		W	1000
Вес
Фиксированная установка
3-полюсн.		кг	125
4-полюсн.		кг	163
Выдвижной вариант монтажа
3-полюсн.		кг	157
4-полюсн.		кг	200
Пустая кассета
3-полюсн.		кг	60
4-полюсн.		кг	73
Поперечные сечения соединения
медная шина
Фиксированная установка
черный		мм	5 x 10 x 100
Выдвижной вариант монтажа
черный		мм	5 x 10 x 100
			Допустимый ток длительной нагрузки автоматических выключателей, применяемых при различных температурах в пределах одного коммутационного оборудования. Ожидаемые внутренние температуры могут быть оценены согласно соответствующим стандартам и положениям IEC.
Прочие технические характеристики (каталог для перелистывания)			Характеристики расцепления универсальной/селективной защиты Указания по характеристикам расцепления

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Мин. рабочая температура	°C	-25
Макс. рабочая температура	°C	70
