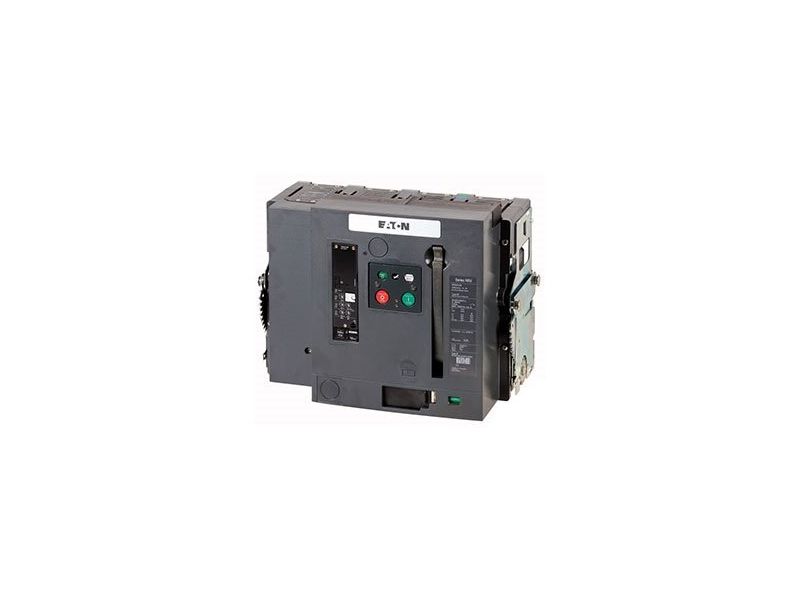

IZM63N4-P50W Воздушный автоматический выключатель, 4П, 5000А, 85кА, LSI, дисплей, ф-ии измерения, выкатной
124258
БрендEaton
СтранаГермания
+7(926)321-11-22
Задать вопрос
Доставка
Варианты оплаты
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Программа поставок
| Ассортимент | Открытые силовые выключатели/силовые разъединители | ||
| Ассортимент | Открытый силовой выключатель | ||
| Диапазон тока | 4000 до 6300 A | ||
| Защитная функция | Универсальная защита с измерением мощности | ||
| Метод монтажа | Выдвижной вариант монтажа | ||
| Типоразмер | IZM63 | ||
| Стандарт/сертификат | IEC | ||
| Количество полюсов | 4-полюсн. | ||
| Класс защиты | IP20, IP55 с защитным кожухом, IP41 с уплотнителем двери | ||
| Расчетный рабочий ток = измеренный ток длительной нагрузки | In = Iu | A | 5000 |
| Расчетная предельная разрывная способность при коротком замыкании до 440В/690В 42/42 | Icu | кА | 85 |
| Расчетная рабочая разрывная способность при коротком замыкании до 440В/690В 42/42 | Ics | кА | 85 |
| Расцепители перегрузки мин. | Ir | A | 2000 |
| Расцепители перегрузки макс. | Ir | A | 5000 |
| без задержки | Ii = In x &hellip, | 2 - 10, Выкл. | |
| с задержкой | Isd = Ir x &hellip, | 2 - 10 | |
| указания Включая главные подключения с обратной стороны и подключения контрольных проводов в соответствии с заказанными опциями. | |||
| Note concerning the product Кассета заказывается отдельно. |
Технические характеристики
| Общая информация | |||
| Стандарты и предписания | IEC/EN 60947 | ||
| Температура окружающей среды | |||
| Хранение | ? | °C | -40 - +70 (устройства с ЖК-экраном -20 - +70) |
| Эксплуатация (открыто) | °C | -25 - +70 (устройства с ЖК-экраном -20 - +70) | |
| установочное положение | |||
| категория применения | B | ||
| Класс защиты | IP20, IP55 с защитным кожухом, IP41 с уплотнителем двери | ||
| Направление подвода питания | любая | ||
| Цепи главного тока | |||
| Расчетный рабочий ток = измеренный ток длительной нагрузки | In = Iu | A | 5000 |
| Измеренный ток длительной нагрузки при 50 °C | Iu | A | 5000 |
| Измеренный ток длительной нагрузки при 60 °C | Iu | A | 5000 |
| Измеренный ток длительной нагрузки при 70 °C | Iu | A | 5000 |
| Номинальная устойчивость к импульсу | Uimp | В перем. тока | 8000 |
| Номинальное напряжение | Ue | В перем. тока | 690 |
| Use in IT electrical power networks up to | U | V | 440 |
| Категория перенапряжения / степень загрязнения | III/3 | ||
| Номинальные выдерживаемые напряжения изоляции | Ui | В | 1000 |
| Коммутационная способность | |||
| Расчетный ток короткого замыкания при включении | Icm | ||
| до 440 В 50/60 Гц | Icm | кА | 178 |
| до 690 В 50/60 Гц | Icm | кА | 179 |
| Номинальная устойчивость к токовым нагрузкам при коротком замыкании 50/60 Гц | |||
| t = 1 с | Icw | кА | 85 |
| t = 3 с | Icw | кА | 65 |
| Расчетная разрывная способность при коротком замыкании Icn | Icn | ||
| IEC/EN 60947 очередность включения Icu O-t-CO | |||
| до 240 В 50/60 Гц | Icu | кА | 85 |
| до 440 В 50/60 Гц | Icu | кА | 85 |
| до 690 В 50/60 Гц | Icu | кА | 85 |
| IEC/EN 60947 очередность включения Ics O-t-CO-t-CO | |||
| до 240 В 50/60 Гц | Ics | кА | 85 |
| до 440 В 50/60 Гц | Ics | кА | 85 |
| до 690 В 50/60 Гц | Ics | кА | 85 |
| Время переключения | |||
| Время включения на включающую катушку | мс | 40 | |
| Время выключения | мс | 40 | |
| Общее время отключения через расцепитель рабочих токов | мс | 35 | |
| Общее время отключения через расцепитель минимального напряжения | мс | 35/70 | |
| Общее время отключения при расцеплении короткого замыкания без задержки (вплоть до полного гашения электрической дуги) | мс | 35 | |
| максимальная частота коммутаций | Переключения/ч | 60 | |
| Потеря мощности для расчетного тока при In | |||
| Фиксированная установка | W | 400 | |
| Выдвижной вариант монтажа (выключатель с кассетой) | W | 1000 | |
| Вес | |||
| Фиксированная установка | |||
| 3-полюсн. | кг | 125 | |
| 4-полюсн. | кг | 163 | |
| Выдвижной вариант монтажа | |||
| 3-полюсн. | кг | 157 | |
| 4-полюсн. | кг | 200 | |
| Пустая кассета | |||
| 3-полюсн. | кг | 60 | |
| 4-полюсн. | кг | 73 | |
| Поперечные сечения соединения | |||
| медная шина | |||
| Фиксированная установка | |||
| черный | мм | 5 x 10 x 100 | |
| Выдвижной вариант монтажа | |||
| черный | мм | 5 x 10 x 100 | |
Допустимый ток длительной нагрузки автоматических выключателей, применяемых при различных температурах в пределах одного коммутационного оборудования. Ожидаемые внутренние температуры могут быть оценены согласно соответствующим стандартам и положениям IEC. | |||
| Прочие технические характеристики (каталог для перелистывания) | Характеристики расцепления универсальной защиты с измерением мощности Указания по характеристикам расцепления |
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Мин. рабочая температура | °C | -25 | |
| Макс. рабочая температура | °C | 70 |
Тип
- автоматический выключатель
Объем дм3
257,32
дм3
Ток, А
5000 А
Расцепители перегрузки
2000 А
Номинальное напряжение
- 690 В
Номинальная устойчивость к импульсу
- 8000 В
Температура окружающей среды
- от -25 до 70 С
Модель
IZM63N4-P50W
Бренд
Eaton
Вес
200,93 кг
Производитель
Eaton (Moeller)
Страна
Германия
