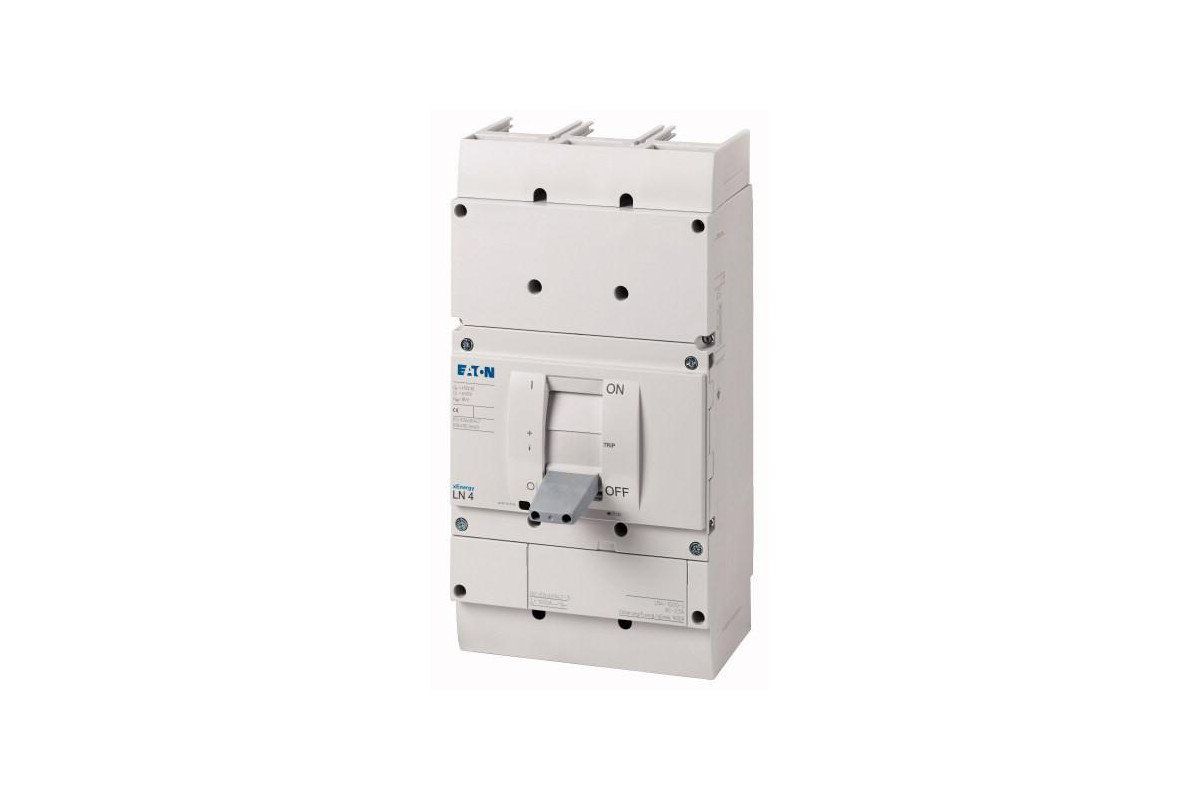

LN4-1000-I Выключатель-разъединитель 1000А, 3 полюса, 3 положения - купить недорого с доставкой

Технические характеристики

Артикул	112013
Объем, дм3	17,431
Масса, кг	17,974

Программа поставок

Ассортимент			Силовые разъединители
Защитная функция			Силовые разъединители / главные выключатели
Стандарт/сертификат			IEC
Метод монтажа			Фиксированная установка
Типоразмер			LN4
Описание			Свойства главного переключателя, включая необходимость согласно IEC/EN 60204 и VDE 0113. Характеристики разъединителей согласно IEC/EN 60947-3 и VDE 0660. Защита от прикосновения согласно VDE 0160 часть 100.
Количество полюсов			3-полюсн.
Стандартное оснащение			Винтовое соединение
Коммутационные положения			I, +, 0
Расчетный рабочий ток = измеренный ток длительной нагрузки	I_n = I_u	A	1000
Защита от короткого замыкания макс. предохранитель gL		A gL	1600

Технические характеристики

Силовые разъединители
Номинальная устойчивость к импульсу	U_imp
Цепи главного тока		В	8000
Цепи вспомогательного тока		В	6000
Номинальное напряжение	U_e	В перем. тока	690
Расчетная частота эксплуатации	f	Гц	50/60
Расчетный рабочий ток = измеренный ток длительной нагрузки	I_n = I_u	A	1000
Категория перенапряжения / степень загрязнения			III/3
Номинальные выдерживаемые напряжения изоляции	U_i	В	1000
Расчетный ток короткого замыкания при включении
690 B 50/60 Гц	I_cm	кА	53
Номинальная устойчивость к токовым нагрузкам при коротком замыкании
t = 0,3 с	I_cw	кА	25
t = 1 с	I_cw	кА	25
условный расчетный ток короткого замыкания
с входным предохранителем		A gG/gL	N4-630&hellip,1600: 2 x 800
400/415 В		кА	100
690 В		кА	80
с поствключённым предохранителем		A gG/gL	N4-630&hellip,1600: 2 x 800
400/415 В		кА	100
690 В		кА	80
Расчетная включающая и отключающая способность
Расчетный рабочий ток	I_e	A
415 В	I_e	A	1600
690 В	I_e	A	1600
415 В	I_e	A	1600
690 В	I_e	A	1600
Механический срок службы	Переключения		10000
макс. частота коммутаций		S/h	60
Электрический срок службы
400 B 50/60 Гц	Переключения		3000
415 B 50/60 Гц	Переключения		3000
690 B 50/60 Гц	Переключения		2000
400 B 50/60 Гц	Переключения		2000
415 B 50/60 Гц	Переключения		2000
690 B 50/60 Гц	Переключения		1000
Общее время отказа при коротком замыкании		мс	<, 10
Поперечные сечения соединения
Стандартное оснащение			Винтовое соединение
Провода круглого сечения Cu
Тоннельная клемма
многожильный		мм²
4 отверстие		мм²	4 x (50 - 240)
Винтовое соединение и подключение с задней стороны
непосредственно на переключателе
многожильный		мм²	1 x (120 - 185) 4 x (50 - 185)
Панель модуля
1 отверстие	мин.	мм²	1 x (120 - 300)
1 отверстие	макс.	мм²	2 x (95 - 300)
Панель модуля
2 отверстие	мин.	мм²	2 x (95 - 185)
2 отверстие	макс.	мм²	4 x (35 - 185)
Расширение ширины подключения		мм²
Расширение ширины подключения		мм²	4 x 300 6 x (95 - 240)
Ал. провода, мед. кабели

многожильный		мм²
4 отверстие		мм²	4 x (50 - 240)
Винтовое соединение и подключение с задней стороны
Медная полоса, перфорированная	мин.	мм	(2 x) 10 x 50 x 1,0
Медная полоса, перфорированная	макс.	мм	(2 x) 10 x 50 x 1,0
Расширение ширины подключения		мм	(2 x) 10 x 80 x 1.0
Медная полоса (количество сегментов x ширина x толщина сегмента)
Клемма подключения плоского кабеля простая
	мин.	мм	6 x 16 x 0,8
	макс.	мм	(2 x) 10 x 32 x 1,0
Панель модуля
1 отверстие		мм	(2 x) 10 x 50 x 1.0
Винтовое соединение и подключение с задней стороны
Медная полоса, перфорированная	мин.	мм	(2 x) 10 x 50 x 1,0
Медная полоса, перфорированная	макс.	мм	(2 x) 10 x 50 x 1,0
Расширение ширины подключения		мм	(2 x) 10 x 80 x 1.0
Медная шина (ширина x толщина)	мм
Винтовое соединение и подключение с задней стороны
Винтовое соединение			M10
непосредственно на переключателе
	мин.	мм	25 x 5
	макс.	мм	2 x (50 x 10) 2 x (80 x 10)
Панель модуля
1 отверстие	мин.	мм	25 x 5
1 отверстие	макс.	мм	2 x (50 x 10)
Панель модуля
2 отверстие		мм	2 x (50 x 10)
Расширение ширины подключения		мм
Расширение ширины подключения	мин.	мм	60 x 10
Расширение ширины подключения	макс.	мм	2 x (80 x 10)
Управляющие провода
		мм²	1 x (0,75 - 2,5) 2 x (0,75 - 1,5)

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности	I_n	A	1000
Потеря мощности оборудования, в зависимости от тока	sub>,vid	W	111
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость			Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции			Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве			Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве			Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению			Требования производственного стандарта выполнены.
10.2.5 Подъём			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки			Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока			Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев			Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция			Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0

Low-voltage industrial components (EG000017) / Switch disconnector (EC000216)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Off-load switch, circuit breaker, control switch / Switch disconnector (ecl@ss8.1-27-37-14-03 [AKF060010])
Version as main switch		Yes
Version as maintenance-/service switch		Yes
Version as safety switch		No
Version as emergency stop installation		Yes
Version as reversing switch		No
Max. rated operation voltage Ue AC	V	400
Rated operating voltage	V	690 - 690
Rated permanent current Iu	A	1000
Rated permanent current at AC-21, 400 V	A	0
Rated operation power at AC-3, 400 V	kW	0
Rated short-time withstand current lcw	kA	25
Rated operation power at AC-23, 400 V	kW	560
Switching power at 400 V	kW	0
Conditioned rated short-circuit current Iq	kA	100
Number of poles		3
Number of auxiliary contacts as normally closed contact		0
Number of auxiliary contacts as normally open contact		0
Number of auxiliary contacts as change-over contact		0
Motor drive optional		Yes
Motor drive integrated		No
Voltage release optional		Yes
Device construction		Built-in device fixed built-in technique
Suitable for ground mounting		Yes
Suitable for front mounting 4-hole		No
Suitable for front mounting center		No
Suitable for distribution board installation		Yes
Suitable for intermediate mounting		Yes
Colour control element		Grey
Type of control element		Rocker lever
Interlockable		Yes
Type of electrical connection of main circuit		Bolt connection
Degree of protection (IP), front side		IP20
