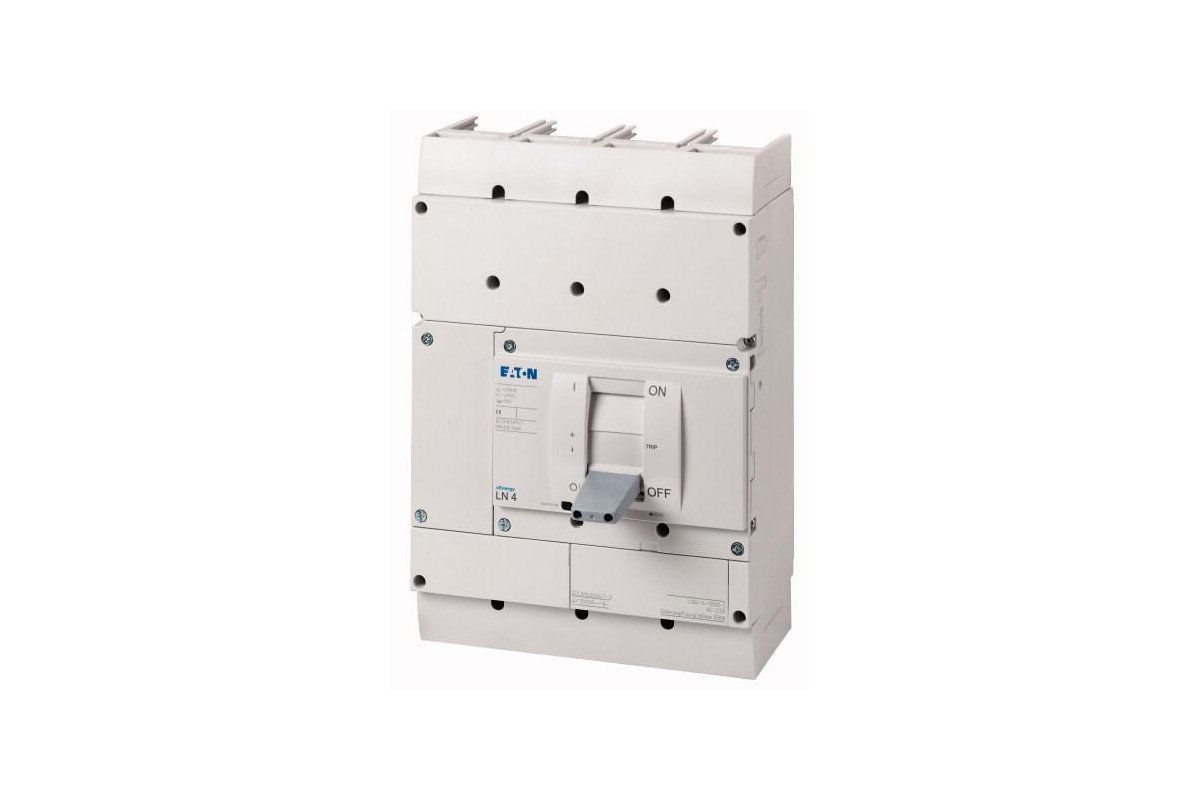

LN4-4-800-I Выключатель-разъеденитель, 4 полюса, 800 А
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Технические характеристики
| Артикул | 112016 |
| Объем, дм3 | 0,232 |
| Масса, кг | 22 |
Программа поставок
| Ассортимент | Силовые разъединители | ||
| Защитная функция | Силовые разъединители / главные выключатели | ||
| Стандарт/сертификат | IEC | ||
| Метод монтажа | Фиксированная установка | ||
| Типоразмер | LN4 | ||
| Описание | Свойства главного переключателя, включая необходимость согласно IEC/EN 60204 и VDE 0113. Характеристики разъединителей согласно IEC/EN 60947-3 и VDE 0660. Защита от прикосновения согласно VDE 0160 часть 100. | ||
| Количество полюсов | 4-полюсн. | ||
| Стандартное оснащение | Винтовое соединение | ||
| Коммутационные положения | I, +, 0 | ||
| Расчетный рабочий ток = измеренный ток длительной нагрузки | In = Iu | A | 800 |
| Защита от короткого замыкания макс. предохранитель gL | A gL | 1600 |
Технические характеристики
| Силовые разъединители | |||
| Номинальная устойчивость к импульсу | Uimp | ||
| Цепи главного тока | В | 8000 | |
| Цепи вспомогательного тока | В | 6000 | |
| Номинальное напряжение | Ue | В перем. тока | 690 |
| Расчетная частота эксплуатации | f | Гц | 50/60 |
| Расчетный рабочий ток = измеренный ток длительной нагрузки | In = Iu | A | 800 |
| Категория перенапряжения / степень загрязнения | III/3 | ||
| Номинальные выдерживаемые напряжения изоляции | Ui | В | 1000 |
| Расчетный ток короткого замыкания при включении | |||
| 690 B 50/60 Гц | Icm | кА | 53 |
| Номинальная устойчивость к токовым нагрузкам при коротком замыкании | |||
| t = 0,3 с | Icw | кА | 25 |
| t = 1 с | Icw | кА | 25 |
| условный расчетный ток короткого замыкания | |||
| с входным предохранителем | A gG/gL | N4-630&hellip,1600: 2 x 800 | |
| 400/415 В | кА | 100 | |
| 690 В | кА | 80 | |
| с поствключённым предохранителем | A gG/gL | N4-630&hellip,1600: 2 x 800 | |
| 400/415 В | кА | 100 | |
| 690 В | кА | 80 | |
| Расчетная включающая и отключающая способность | |||
| Расчетный рабочий ток | Ie | A | |
| 415 В | Ie | A | 1600 |
| 690 В | Ie | A | 1600 |
| 415 В | Ie | A | 1600 |
| 690 В | Ie | A | 1600 |
| Механический срок службы | Переключения | 10000 | |
| макс. частота коммутаций | S/h | 60 | |
| Электрический срок службы | |||
| 400 B 50/60 Гц | Переключения | 3000 | |
| 415 B 50/60 Гц | Переключения | 3000 | |
| 690 B 50/60 Гц | Переключения | 2000 | |
| 400 B 50/60 Гц | Переключения | 2000 | |
| 415 B 50/60 Гц | Переключения | 2000 | |
| 690 B 50/60 Гц | Переключения | 1000 | |
| Общее время отказа при коротком замыкании | мс | <, 10 | |
| Поперечные сечения соединения | |||
| Стандартное оснащение | Винтовое соединение | ||
| Провода круглого сечения Cu | |||
| Тоннельная клемма | |||
| многожильный | мм2 | ||
| 4 отверстие | мм2 | 4 x (50 - 240) | |
| Винтовое соединение и подключение с задней стороны | |||
| непосредственно на переключателе | |||
| многожильный | мм2 | 1 x (120 - 185) 4 x (50 - 185) | |
| Панель модуля | |||
| 1 отверстие | мин. | мм2 | 1 x (120 - 300) |
| 1 отверстие | макс. | мм2 | 2 x (95 - 300) |
| Панель модуля | |||
| 2 отверстие | мин. | мм2 | 2 x (95 - 185) |
| 2 отверстие | макс. | мм2 | 4 x (35 - 185) |
| Расширение ширины подключения | мм2 | ||
| Расширение ширины подключения | мм2 | 4 x 300 6 x (95 - 240) | |
| Ал. провода, мед. кабели | |||
| многожильный | мм2 | ||
| 4 отверстие | мм2 | 4 x (50 - 240) | |
| Винтовое соединение и подключение с задней стороны | |||
| Медная полоса, перфорированная | мин. | мм | (2 x) 10 x 50 x 1,0 |
| Медная полоса, перфорированная | макс. | мм | (2 x) 10 x 50 x 1,0 |
| Расширение ширины подключения | мм | (2 x) 10 x 80 x 1.0 | |
| Медная полоса (количество сегментов x ширина x толщина сегмента) | |||
| Клемма подключения плоского кабеля простая | |||
| мин. | мм | 6 x 16 x 0,8 | |
| макс. | мм | (2 x) 10 x 32 x 1,0 | |
| Панель модуля | |||
| 1 отверстие | мм | (2 x) 10 x 50 x 1.0 | |
| Винтовое соединение и подключение с задней стороны | |||
| Медная полоса, перфорированная | мин. | мм | (2 x) 10 x 50 x 1,0 |
| Медная полоса, перфорированная | макс. | мм | (2 x) 10 x 50 x 1,0 |
| Расширение ширины подключения | мм | (2 x) 10 x 80 x 1.0 | |
| Медная шина (ширина x толщина) | мм | ||
| Винтовое соединение и подключение с задней стороны | |||
| Винтовое соединение | M10 | ||
| непосредственно на переключателе | |||
| мин. | мм | 25 x 5 | |
| макс. | мм | 2 x (50 x 10) 2 x (80 x 10) | |
| Панель модуля | |||
| 1 отверстие | мин. | мм | 25 x 5 |
| 1 отверстие | макс. | мм | 2 x (50 x 10) |
| Панель модуля | |||
| 2 отверстие | мм | 2 x (50 x 10) | |
| Расширение ширины подключения | мм | ||
| Расширение ширины подключения | мин. | мм | 60 x 10 |
| Расширение ширины подключения | макс. | мм | 2 x (80 x 10) |
| Управляющие провода | |||
| мм2 | 1 x (0,75 - 2,5) 2 x (0,75 - 1,5) |
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Номинальный ток для указания потери мощности | In | A | 800 |
| Потеря мощности оборудования, в зависимости от тока | sub>,vid | W | 71.04 |
| Проверка конструкции IEC/EN 61439 | |||
| 10.2 твёрдость материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
| 10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
| 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
| 10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9 Свойства изоляции | |||
| 10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Switch disconnector (EC000216) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Off-load switch, circuit breaker, control switch / Switch disconnector (ecl@ss8.1-27-37-14-03 [AKF060010]) | |||
| Version as main switch | Yes | ||
| Version as maintenance-/service switch | Yes | ||
| Version as safety switch | No | ||
| Version as emergency stop installation | Yes | ||
| Version as reversing switch | No | ||
| Max. rated operation voltage Ue AC | V | 400 | |
| Rated operating voltage | V | 690 - 690 | |
| Rated permanent current Iu | A | 800 | |
| Rated permanent current at AC-21, 400 V | A | 0 | |
| Rated operation power at AC-3, 400 V | kW | 0 | |
| Rated short-time withstand current lcw | kA | 25 | |
| Rated operation power at AC-23, 400 V | kW | 450 | |
| Switching power at 400 V | kW | 0 | |
| Conditioned rated short-circuit current Iq | kA | 100 | |
| Number of poles | 4 | ||
| Number of auxiliary contacts as normally closed contact | 0 | ||
| Number of auxiliary contacts as normally open contact | 0 | ||
| Number of auxiliary contacts as change-over contact | 0 | ||
| Motor drive optional | Yes | ||
| Motor drive integrated | No | ||
| Voltage release optional | Yes | ||
| Device construction | Built-in device fixed built-in technique | ||
| Suitable for ground mounting | Yes | ||
| Suitable for front mounting 4-hole | No | ||
| Suitable for front mounting center | No | ||
| Suitable for distribution board installation | Yes | ||
| Suitable for intermediate mounting | Yes | ||
| Colour control element | Grey | ||
| Type of control element | Rocker lever | ||
| Interlockable | Yes | ||
| Type of electrical connection of main circuit | Bolt connection | ||
| Degree of protection (IP), front side | IP20 |
Тип
- автоматический выключатель
Объем дм3
0,23
дм3
Расцепители перегрузки
1600 А
Расчетная разрывная способность при коротком замыкании
- 100 кА
Номинальное напряжение
- 690 В
Время переключения м/с
- 10
Номинальная частота
- 50-60 Гц
Максимальная частота коммутаций S/h
- 60
Модель
LN4-4-800-I
Бренд
Eaton
Вес
22 кг
Производитель
Eaton (Moeller)
Страна
Германия
