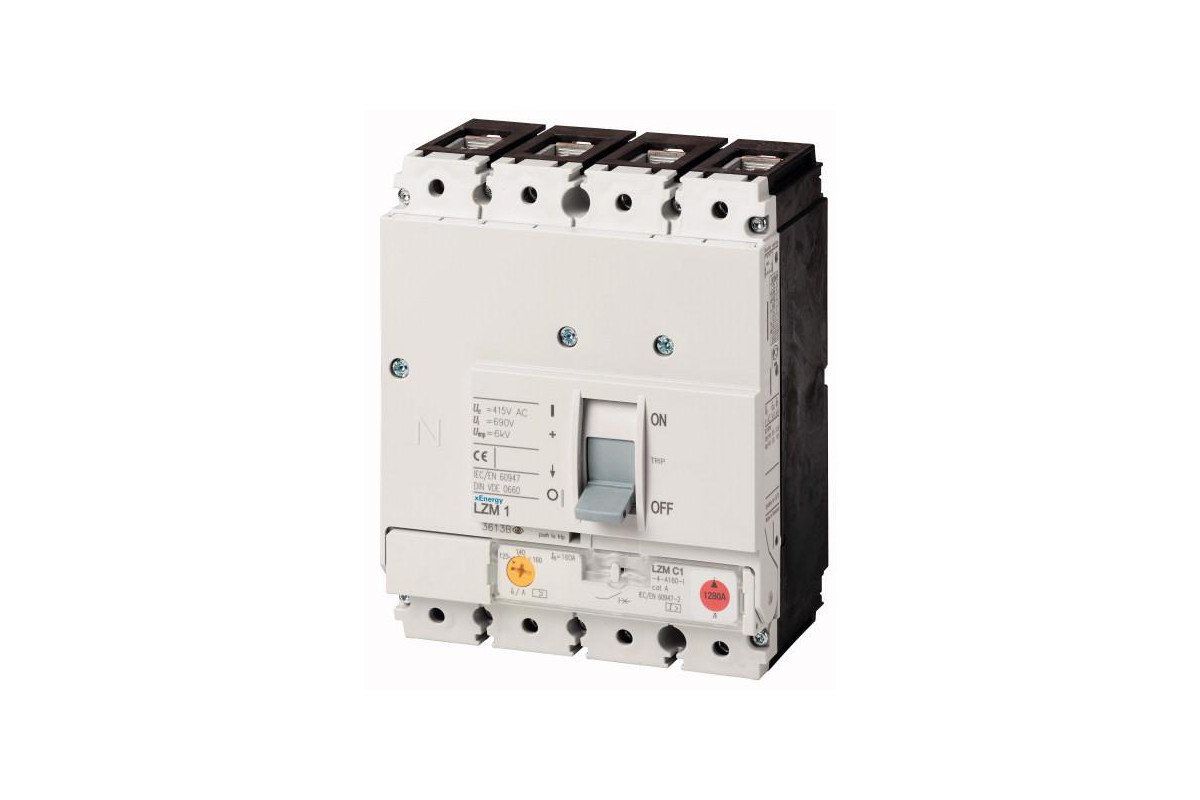

LZMB1-4-A63-I Автоматический выключатель, 4 полюса, 25 кА, 63 А
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Технические характеристики
| Артикул | 111873 |
| Объем, дм3 | 1,531 |
| Масса, кг | 1,324 |
Программы доставка
| Ассортимент продукции | Выключатель | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Защитная функция | Системы защиты кабеля | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Стандарты/Допуски | МЭК | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Тип установки | Исправлена | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Система выпуска | По дням недели | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Размер конструкции | LZM1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Описание | Набор значений в нейтральный проводник синхронно с заданным значением ИК главного полюса. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Количество полюсов | 4 полюс | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Стандартное оборудование | Клеммная коробка | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Коммутационная способность | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 400/415 В 50 Гц | Якр | ка | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Номинальный ток = Номинальный непрерывный ток | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Номинальный ток = Номинальный непрерывный ток | Ян= Яу | А | 63 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Нейтральный проводник | % от фазного проводника | ККА | 100 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Диапазон настройки | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Отключение по перегрузке | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Общие | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Стандарты | МЭК/EN 60947, В СООТВЕТСТВИИ С VDE 0660 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Защита от прямого контакта | Пальцем и тыльной стороной руки, доказательства в соответствии с VDE 0106 часть 100 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Климатические расстойки | Влажное тепло, постоянное, согласно IEC 60068-2-78 Влажное тепло, циклическое, согласно IEC 60068-2-30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Механическая ударопрочность (10 мс, полу-синусоидальный шок) согласно IEC 60068-2-27 | г | 20 (половина-синусоидальным током 20 мс) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Безопасная изоляция согласно EN 61140 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Между вспомогательными контактами и основными контактами | В ПЕРЕМЕННОГО ТОКА | 500 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| между вспомогательных контактов | В ПЕРЕМЕННОГО ТОКА | 300 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Вес | кг | 1.33 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Монтажное положение |
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Круглый медный проводник | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Клеммная коробка | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Твердые | мм2 | 1 х (10 - 16) 2 х (6 - 16) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Многожильный | мм2 | 1 х (25 - 70) 2 х 25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Тоннель терминал | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Твердые | мм2 | 1 х (16 - 95) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Многожильный | мм2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Многожильный | мм2 | 1 х (25 - 95) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Стержень болта и заднее-боковое подключение | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Прямой выключатель | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Твердые | мм2 | 1 х (10 - 16) 2 х (6 - 16) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Многожильный | мм2 | 1 х (25 - 70) 2 х 25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Аль проводников, кабель кр | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Твердые | мм2 | 1 х 16 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Многожильный | мм2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Многожильный | мм2 | 1 х (25 - 95) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Кр полоса (количество сегментов x ширина x толщина сегмента) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Клеммная коробка | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| мин. | мм | 2 х 9 х 0,8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Макс. | мм | 9 х 9 х 0,8 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Медная шина (ширина x толщина) | мм | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Стержень болта и заднее-боковое подключение | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Винтовое соединение | М8 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Прямой выключатель | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| мин. | мм | 12 х 5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Макс. | мм | 16 х 5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Кабели управления | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| мм2 | 1 х (0.75 - 2.5) 2 х (0.75 - 1.5) |
В EN 61439 проверка конструкции согласно IEC
| Технические данные для проверки дизайна | |||
| Номинальный ток для заданного тепловыделения | Ян | А | 63 |
| Тепловыделения оборудования, текущие-зависимых | Пвид | Вт | 14.16933 |
| МЭК/EN 61439 проверки дизайна | |||
| 10.2 прочность материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Отвечает требованиям стандарта продукта. | ||
| Проверка 10.2.3.1 термостойкости корпуса | Отвечает требованиям стандарта продукта. | ||
| Проверка 10.2.3.2 сопротивление изоляционных материалов до нормального тепла | Отвечает требованиям стандарта продукта. | ||
| 10.2.3.3 проверка стойкости изоляционных материалов к аномальному теплу и огню вследствие внутренних электрических эффектов | Отвечает требованиям стандарта продукта. | ||
| 10.2.4 устойчивость к ультрафиолетовому (УФ) излучения | Отвечает требованиям стандарта продукта. | ||
| 10.2.5 подъем | Не применяется, так как вся КРУ должна быть оценена. | ||
| 10.2.6 механического воздействия | Не применяется, так как вся КРУ должна быть оценена. | ||
| 10.2.7 надписями | Отвечает требованиям стандарта продукта. | ||
| 10.3 Степень защиты сборки | Не применяется, так как вся КРУ должна быть оценена. | ||
| 10.4 зазоры и пути утечки | Отвечает требованиям стандарта продукта. | ||
| 10.5 Защита от поражения электрическим током | Не применяется, так как вся КРУ должна быть оценена. | ||
| 10.6 включение коммутационных аппаратов и комплектующих | Не применяется, так как вся КРУ должна быть оценена. | ||
| 10.7 внутренние электрические цепи и соединения | Несет ответственность за панель строителя. | ||
| 10.8 подключения внешних проводников | Несет ответственность за панель строителя. | ||
| 10.9 свойства изоляции | |||
| Мощность-частота 10.9.2 электрическая прочность | Несет ответственность за панель строителя. | ||
| 10.9.3 импульсное напряжение | Несет ответственность за панель строителя. | ||
| Тестирование 10.9.4 корпусов, выполненных из изолирующего материала | Несет ответственность за панель строителя. | ||
| Повышение температуры 10.10 | Застройщика группа отвечает за температуру расчет рост. Компания Eaton предоставляет данные тепловыделения устройств. | ||
| 10.11 короткого замыкания клиентов | Несет ответственность за панель строителя. Спецификации для КРУ должны быть соблюдены. | ||
| 10.12 Электромагнитная Совместимость | Несет ответственность за панель строителя. Спецификации для КРУ должны быть соблюдены. | ||
| 10.13 Механическая функция | Прибор соответствует требованиям, предоставил информацию в руководство по эксплуатации (ил) не наблюдается. |
Технические данные етим 6.0
| Низковольтные промышленные компоненты (EG000017) / силового выключателя для трансформаторов/генераторов/установка прот. (EC000228) | |||
| Электротехника, автоматизация, процесс управления / низковольтная технология переключателя / выключателя (РН <, 1 кв) / выключатель для силового трансформатора, генератора и системы защиты (ecl@ss8.1-27-37-04-09 [AJZ716010]) | |||
| Номинальный постоянный ток IU | А | 63 | |
| Номинальное напряжение | В | 690 - 690 | |
| Расклассифицированное короткое замыкание ломая емкость бму при 400 В, 50 Гц | ка | 25 | |
| Перегрузка выхода текущего значения | А | 50 - 63 | |
| Диапазон регулировки кратковременные задержки короткого замыкания выхода | А | 0 - 0 | |
| Диапазон регулировки без задержки короткого замыкания выхода | А | 380 - 630 | |
| Комплексная защита от замыканий на землю | Нет | ||
| Тип электрического соединения главной цепи | Зажимная рама | ||
| Конструкция устройства | Встроенные устройства Исправлена встроенная техника | ||
| Подходит для монтажа на DIN рейку (DIN-рейке) крепления | Нет | ||
| DIN-рейка (DIN-рейке) крепления опционально | Да | ||
| Количество вспомогательных контактов, как нормально замкнутый контакт | 0 | ||
| Количество вспомогательных контактов, как нормально открытый контакт | 0 | ||
| Количество вспомогательных контактов переключающий контакт | 0 | ||
| Выключенный индикатор | Нет | ||
| Под отпуском напряжения тока | Нет | ||
| Количество полюсов | 4 | ||
| Позиция подключения основного тока в цепи | Передняя сторона | ||
| Тип элемента управления | Рычаг коромысла | ||
| Комплектное устройство с блоком защиты | Да | ||
| Интегрированный привод мотора | Нет | ||
| Мотор привода опционный | Нет | ||
| Степень защиты (IP) | Степень защиты IP20 |
Тип
- автоматический выключатель
Объем дм3
1,53
дм3
Номинальное напряжение
- 300 В
Тепловыделения оборудования, текущие-зависимых Вт
- 14,16933
Модель
LZMB1-4-A63-I
Бренд
Eaton
Вес
1,32 кг
Производитель
Eaton (Moeller)
Страна
Германия
