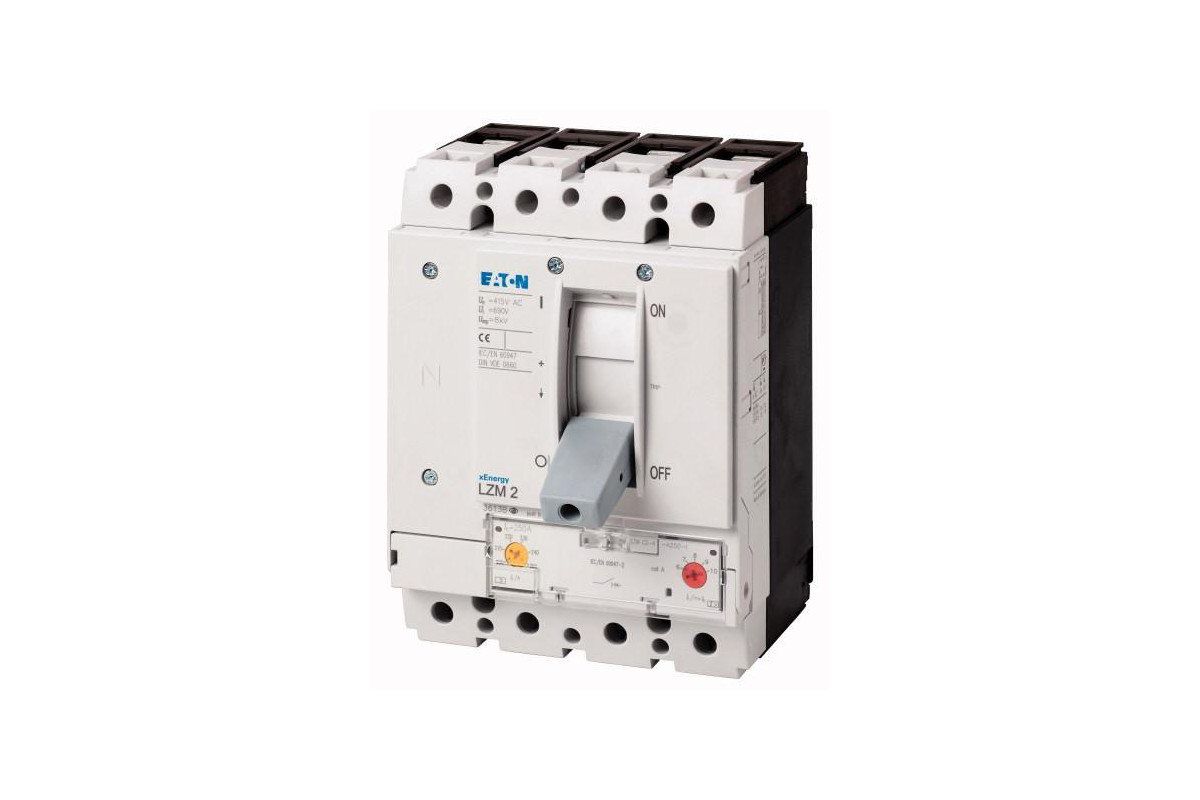

LZMB2-4-A250-I Автоматический выключатель, 4 полюса, 25 кА, 250 А - купить недорого с доставкой

Технические характеристики

Артикул	116433
Объем, дм3	3,678
Масса, кг	3,5

Программа поставок

Ассортимент			Автоматические выключатели
Защитная функция			Защита установок и проводки
Стандарт/сертификат			IEC
Метод монтажа			Фиксированная установка
Техника срабатывания			Термомагнитный расцепитель
Типоразмер			LZM2
Описание			Задание значения в нулевом проводе осуществляется синхронно с заданием значения Ir в наружном проводнике.
Количество полюсов			4-полюсн.
Стандартное оснащение			Винтовое соединение
Коммутационная способность
400/415 В 50/60 Гц	Icu	кА	25
Расчетный рабочий ток = измеренный ток длительной нагрузки
Расчетный рабочий ток = измеренный ток длительной нагрузки	In = Iu	A	250
Нулевой провод	% от длины наружного проводника	A	100
диапазон установки
Расцепитель перегрузки
	Ir	A	200 - 250
наружный проводник	Ir	A	200 - 250
расцепитель короткого замыкания
без задержки	Ii = In x &hellip,		6 - 10

Технические характеристики

Общая информация

Стандарты и положения

IEC/EN 60947, VDE 0660

защита от прикосновения

защита от прикосновения пальцами и тыльной стороной кистей рук согласно VDE 0106 часть 100

Стойкость к климатическим воздействиям

Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30

Удароустойчивость (импульс полусинуса 10 мс) согласно IEC 60068-2-27

g

20 (импульс полусинуса 20 мс)

Безопасное разъединение согласно EN 61140

между вспомогательными контактами и цепями главного тока

В перем. тока

500

Между вспомогательными контактами

В перем. тока

300

Вес

кг

3.5

установочное положение

?

вертикально и 90° во всех направлениях
>,	с расцепителем токов утечки XFI:
- NZM1, N1, NZM2, N2: вертикально и 90° во всех направлениях
со штекерным разъемом:
- NZM1, N1, NZM2, N2: вертикально, 90° вправо/влево
с выкатным устройством:
- NZM3, N3: вертикально, 90° влево
- NZM4, N4: вертикально
с дистанционным приводом:
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: вертикально и 90° во всех направлениях

Направление подвода питания

любая

Класс защиты

Устройство

в зоне блока управления: IP20 (основной вид защиты)

корпус

с рамкой: IP40

с поворотной ручкой с дверной муфтой: IP66

Соединительные клеммы

Тоннельная клемма: IP10
Разделитель фаз и ленточный зажим: IP00

Автоматические выключатели

Расчетный рабочий ток = измеренный ток длительной нагрузки

In = Iu

A

250

Номинальная устойчивость к импульсу

Uimp

Цепи главного тока

В

8000

Цепи вспомогательного тока

В

6000

Номинальное напряжение

Ue

В перем. тока

440

Категория перенапряжения / степень загрязнения

III/3

Номинальные выдерживаемые напряжения изоляции

Ui

В

690

Применение в незаземлённых сетях

В

440

Коммутационная способность

Расчетный ток короткого замыкания при включении

Icm

240 B 50/60 Гц

Icm

кА

63

400/415 В 50/60 Гц

Icm

кА

53

440 B 50/60 Гц

Icm

кА

53

Расчетная разрывная способность при коротком замыкании Icn

Icn

Icu согласно IEC/EN 60947 очередность включения O-t-CO

Icu

кА

240 B 50/60 Гц

Icu

кА

30

400/415 В 50/60 Гц

Icu

кА

25

440 B 50/60 Гц

Icu

кА

25

525 B 50/60 Гц

Icu

кА

15

Ics согласно IEC/EN 60947 очередность включения O-t-CO-t-CO

Ics

кА

230 B 50/60 Гц

Ics

кА

30

400/415 В 50/60 Гц

Ics

кА

25

440 B 50/60 Гц

Ics

кА

18.5

Максимальный входной предохранитель, если ожидаемый ток короткого замыкания в месте установки превышает коммутационную способность автоматического выключателя.

Категория применения согласно IEC/EN 60947-2

A

Расчетная включающая и отключающая способность

Расчетный рабочий ток

Ie

A

AC-1

380 B 400 B

Ie

A

300

415 В

Ie

A

300

AC-3

380 B 400 B

Ie

A

250

415 В

Ie

A

250

660 B 690 B

Ie

A

250

Механический срок службы

Переключения

20000

Электрический срок службы

AC-1

400 B 50/60 Гц

Переключения

10000

415 B 50/60 Гц

Переключения

10000

AC-2, AC-3

415 B 50/60 Гц

Переключения

6500

макс. частота коммутаций

S/h

120

Электрические тепловые потери на полюс при Iu относительно макс. номинального тока для данного типоразмера

W

19

Для электрических тепловых потерь на полюс данные сведения относятся к макс. номинальному току для данного типоразмера

Общее время отказа при коротком замыкании

мс

<, 10

Поперечные сечения соединения

Стандартное оснащение

Винтовое соединение

Обзор

?

Базовое оснащение
	Столбчатый зажим	?	-	-	-
	Винтовое соединение	-	?	?	?
Дополнительное оснащение
	Столбчатые зажимы	-	?	?	-
	Винтовое соединение	?	-	-	?
	Тоннельные клеммы	?	?	?	?
	Подключение с задней стороны	?	?	?	?
	Подключение плоского провода	-	-	-	?

Провода круглого сечения Cu

Столбчатый зажим

одножильный

мм2

1 x (4 - 16)
2 x (4 - 16)

многожильный

мм2

1 x (25 - 185)
2 x (25 - 70)

Тоннельная клемма

одножильный

мм2

1 x 16

многожильный

мм2

многожильный

мм2

1 x (25 - 185)

Винтовое соединение и подключение с задней стороны

непосредственно на переключателе

одножильный

мм2

1 x (4 - 16)
2 x (4 - 16)

многожильный

мм2

1 x (25 - 185)
2 x (25 - 70)

Ал. провода, мед. кабели

одножильный

мм2

1 x 16

многожильный

мм2

многожильный

мм2

1 x (25 - 185)

Винтовое соединение и подключение с задней стороны

Медная полоса, перфорированная

мин.

мм

2 x 16 x 0,8

Медная полоса, перфорированная

макс.

мм

10 x 16 x 0,8

Медная полоса (количество сегментов x ширина x толщина сегмента)

Столбчатый зажим

мин.

мм

2 x 9 x 0.8

макс.

мм

10 x 16 x 0.8

Винтовое соединение и подключение с задней стороны

Медная полоса, перфорированная

мин.

мм

2 x 16 x 0,8

Медная полоса, перфорированная

макс.

мм

10 x 16 x 0,8

Медная шина (ширина x толщина)

мм

Винтовое соединение и подключение с задней стороны

Винтовое соединение

M8

непосредственно на переключателе

мин.

мм

16 x 5

макс.

мм

20 x 5

Управляющие провода

мм2

1 x (0,75 - 2,5)
2 x (0,75 - 1,5)

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности	In	A	250
Потеря мощности оборудования, в зависимости от тока	span>,vid	W	58.125
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость			Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции			Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве			Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве			Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению			Требования производственного стандарта выполнены.
10.2.5 Подъём			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки			Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока			Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев			Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция			Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0

Rated permanent current Iu	A	250
Rated voltage	V	690 - 690
Rated short-circuit breaking capacity lcu at 400 V, 50 Hz	kA	25
Overload release current setting	A	200 - 250
Adjustment range short-term delayed short-circuit release	A	0 - 0
Adjustment range undelayed short-circuit release	A	1500 - 2500
Integrated earth fault protection		No
Type of electrical connection of main circuit		Screw connection
Device construction		Built-in device fixed built-in technique
Suitable for DIN rail (top hat rail) mounting		No
DIN rail (top hat rail) mounting optional		Yes
Number of auxiliary contacts as normally closed contact		0
Number of auxiliary contacts as normally open contact		0
Number of auxiliary contacts as change-over contact		0
Switched-off indicator available		No
With under voltage release		No
Number of poles		4
Position of connection for main current circuit		Front side
Type of control element		Rocker lever
Complete device with protection unit		Yes
Motor drive integrated		No
Motor drive optional		Yes
Degree of protection (IP)		IP20
