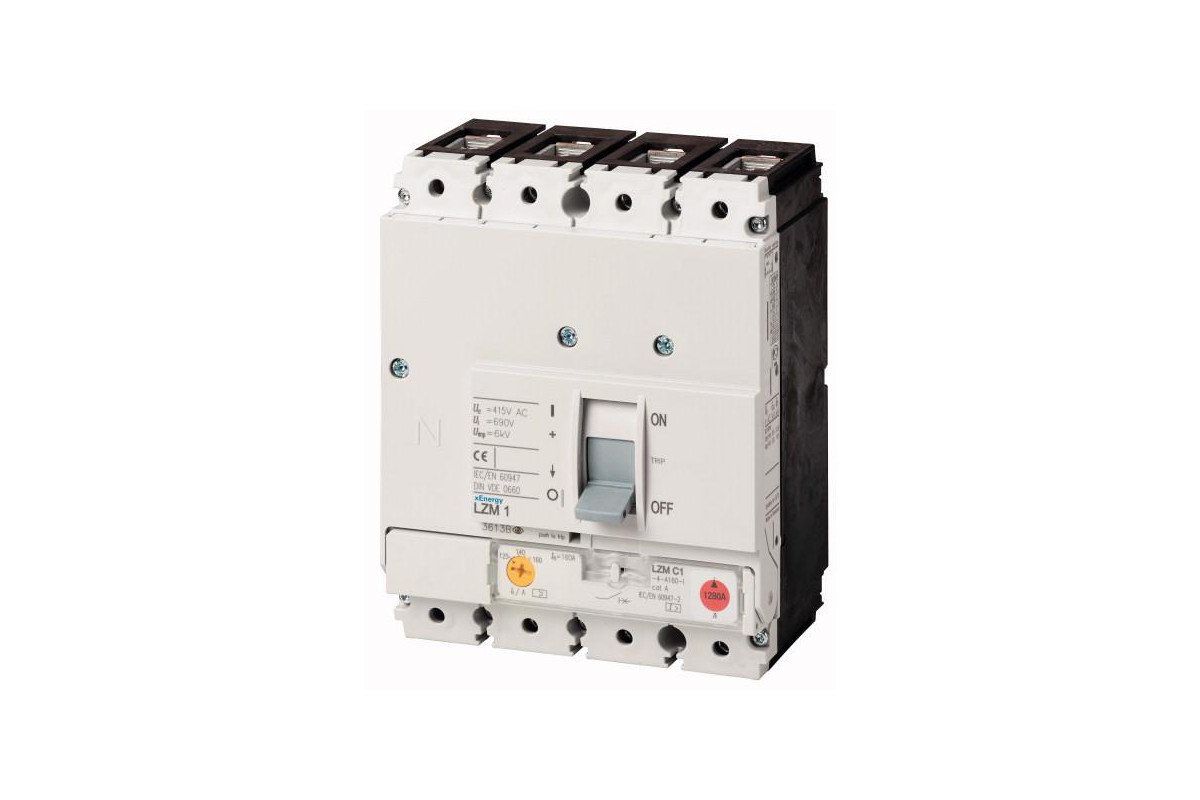

LZMC1-4-A20-I Автоматический выключатель, 4 полюса, 36 кА, 20 А

Написать отзыв

КОД:

111908

11 963.37 ₽

Нет в наличии

Время возврата: 10 дн.

Отложить

БрендEaton СтранаГермания

Продавец: ООО "АльфаИнжиниринг" ИНН 7751019223

+7(926)321-11-22

Задать вопрос

Доставка

Варианты оплаты

Программы доставка

Ассортимент продукции

Выключатель

Защитная функция

Системы защиты кабеля

Стандарты/Допуски

МЭК

Тип установки

Исправлена

Система выпуска

По дням недели

Размер конструкции

LZM1

Описание

Набор значений в нейтральный проводник синхронно с заданным значением ИК главного полюса.

Количество полюсов

4 полюс

Стандартное оборудование

Клеммная коробка

Коммутационная способность

400/415 В 50 Гц

Якр

ка

Номинальный ток = Номинальный непрерывный ток

Ян= Яу

Нейтральный проводник

% от фазного проводника

ККА

100

Диапазон настройки

Отключение по перегрузке

Общие

Стандарты

МЭК/EN 60947, В СООТВЕТСТВИИ С VDE 0660

Защита от прямого контакта

Пальцем и тыльной стороной руки, доказательства в соответствии с VDE 0106 часть 100

Климатические расстойки

Влажное тепло, постоянное, согласно IEC 60068-2-78
Влажное тепло, циклическое, согласно IEC 60068-2-30

Механическая ударопрочность (10 мс, полу-синусоидальный шок) согласно IEC 60068-2-27

20 (половина-синусоидальным током 20 мс)

Безопасная изоляция согласно EN 61140

Между вспомогательными контактами и основными контактами

В ПЕРЕМЕННОГО ТОКА

500

между вспомогательных контактов

В ПЕРЕМЕННОГО ТОКА

300

Монтажное положение

Вертикальное и 90° во всех направлениях

Технические данные для проверки дизайна
Номинальный ток для заданного тепловыделения	Ян	А	20
Тепловыделения оборудования, текущие-зависимых	Пвид	Вт	9.816
МЭК/EN 61439 проверки дизайна
10.2 прочность материалов и деталей
10.2.2 Коррозионная стойкость			Отвечает требованиям стандарта продукта.
Проверка 10.2.3.1 термостойкости корпуса			Отвечает требованиям стандарта продукта.
Проверка 10.2.3.2 сопротивление изоляционных материалов до нормального тепла			Отвечает требованиям стандарта продукта.
10.2.3.3 проверка стойкости изоляционных материалов к аномальному теплу и огню вследствие внутренних электрических эффектов			Отвечает требованиям стандарта продукта.
10.2.4 устойчивость к ультрафиолетовому (УФ) излучения			Отвечает требованиям стандарта продукта.
10.2.5 подъем			Не применяется, так как вся КРУ должна быть оценена.
10.2.6 механического воздействия			Не применяется, так как вся КРУ должна быть оценена.
10.2.7 надписями			Отвечает требованиям стандарта продукта.
10.3 Степень защиты сборки			Не применяется, так как вся КРУ должна быть оценена.
10.4 зазоры и пути утечки			Отвечает требованиям стандарта продукта.
10.5 Защита от поражения электрическим током			Не применяется, так как вся КРУ должна быть оценена.
10.6 включение коммутационных аппаратов и комплектующих			Не применяется, так как вся КРУ должна быть оценена.
10.7 внутренние электрические цепи и соединения			Несет ответственность за панель строителя.
10.8 подключения внешних проводников			Несет ответственность за панель строителя.
10.9 свойства изоляции
Мощность-частота 10.9.2 электрическая прочность			Несет ответственность за панель строителя.
10.9.3 импульсное напряжение			Несет ответственность за панель строителя.
Тестирование 10.9.4 корпусов, выполненных из изолирующего материала			Несет ответственность за панель строителя.
Повышение температуры 10.10			Застройщика группа отвечает за температуру расчет рост. Компания Eaton предоставляет данные тепловыделения устройств.
10.11 короткого замыкания клиентов			Несет ответственность за панель строителя. Спецификации для КРУ должны быть соблюдены.
10.12 Электромагнитная Совместимость			Несет ответственность за панель строителя. Спецификации для КРУ должны быть соблюдены.
10.13 Механическая функция			Прибор соответствует требованиям, предоставил информацию в руководство по эксплуатации (ил) не наблюдается.

Технические данные етим 6.0

Низковольтные промышленные компоненты (EG000017) / силового выключателя для трансформаторов/генераторов/установка прот. (EC000228)
Электротехника, автоматизация, процесс управления / низковольтная технология переключателя / выключателя (РН <, 1 кв) / выключатель для силового трансформатора, генератора и системы защиты (ecl@ss8.1-27-37-04-09 [AJZ716010])
Номинальный постоянный ток IU	А	20
Номинальное напряжение	В	690 - 690
Расклассифицированное короткое замыкание ломая емкость бму при 400 В, 50 Гц	ка	36
Перегрузка выхода текущего значения	А	15 - 20
Диапазон регулировки кратковременные задержки короткого замыкания выхода	А	0 - 0
Диапазон регулировки без задержки короткого замыкания выхода	А	350 - 350
Комплексная защита от замыканий на землю		Нет
Тип электрического соединения главной цепи		Зажимная рама
Конструкция устройства		Встроенные устройства Исправлена встроенная техника
Подходит для монтажа на DIN рейку (DIN-рейке) крепления		Нет
DIN-рейка (DIN-рейке) крепления опционально		Да
Количество вспомогательных контактов, как нормально замкнутый контакт		0
Количество вспомогательных контактов, как нормально открытый контакт		0
Количество вспомогательных контактов переключающий контакт		0
Выключенный индикатор		Нет
Под отпуском напряжения тока		Нет
Количество полюсов		4
Позиция подключения основного тока в цепи		Передняя сторона
Тип элемента управления		Рычаг коромысла
Комплектное устройство с блоком защиты		Да
Интегрированный привод мотора		Нет
Мотор привода опционный		Нет
Степень защиты (IP)		Степень защиты IP20
