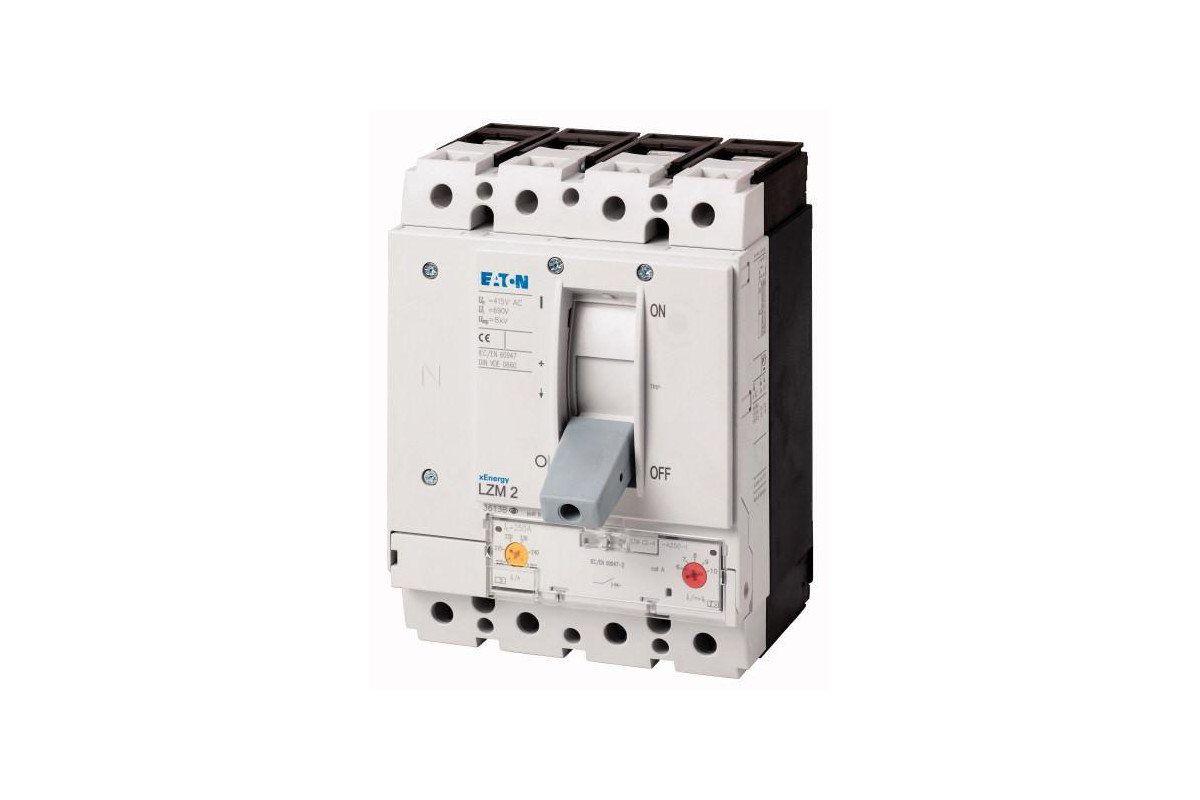

LZMC2-4-A300-I Автоматический выключатель, 4 полюса, 36 кА, 300 А
116438
БрендEaton
СтранаГермания
+7(926)321-11-22
Задать вопрос
Доставка
Варианты оплаты
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Технические характеристики
| Артикул | 116438 |
| Объем, дм3 | 3,838 |
| Масса, кг | 3,5 |
Программа поставок
| Ассортимент | Автоматические выключатели | ||
| Защитная функция | Защита установок и проводки | ||
| Стандарт/сертификат | IEC | ||
| Метод монтажа | Фиксированная установка | ||
| Техника срабатывания | Термомагнитный расцепитель | ||
| Типоразмер | LZM2 | ||
| Описание | Задание значения в нулевом проводе осуществляется синхронно с заданием значения Ir в наружном проводнике. | ||
| Количество полюсов | 4-полюсн. | ||
| Стандартное оснащение | Винтовое соединение | ||
| Коммутационная способность | |||
| 400/415 В 50/60 Гц | Icu | кА | 36 |
| Расчетный рабочий ток = измеренный ток длительной нагрузки | |||
| Расчетный рабочий ток = измеренный ток длительной нагрузки | In = Iu | A | 300 |
| Нулевой провод | % от длины наружного проводника | A | 100 |
| диапазон установки | |||
| Расцепитель перегрузки | |||
| Ir | A | 240 - 300 | |
| наружный проводник | Ir | A | 240 - 300 |
| расцепитель короткого замыкания | |||
| без задержки | Ii = In x &hellip, | 6 - 10 | |
| с задержкой | Isd = Ir x &hellip, | 5 - 8,3 |
Технические характеристики
| Общая информация | ||||||||||||||
| Стандарты и положения | IEC/EN 60947, VDE 0660 | |||||||||||||
| защита от прикосновения | защита от прикосновения пальцами и тыльной стороной кистей рук согласно VDE 0106 часть 100 | |||||||||||||
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 | |||||||||||||
| Удароустойчивость (импульс полусинуса 10 мс) согласно IEC 60068-2-27 | g | 20 (импульс полусинуса 20 мс) | ||||||||||||
| Безопасное разъединение согласно EN 61140 | ||||||||||||||
| между вспомогательными контактами и цепями главного тока | В перем. тока | 500 | ||||||||||||
| Между вспомогательными контактами | В перем. тока | 300 | ||||||||||||
| установочное положение | ?
| |||||||||||||
| Направление подвода питания | любая | |||||||||||||
| Класс защиты | ||||||||||||||
| Устройство | в зоне блока управления: IP20 (основной вид защиты) | |||||||||||||
| корпус | с рамкой: IP40 с поворотной ручкой с дверной муфтой: IP66 | |||||||||||||
| Соединительные клеммы | Тоннельная клемма: IP10 Разделитель фаз и ленточный зажим: IP00 | |||||||||||||
| Автоматические выключатели | ||||||||||||||
| Расчетный рабочий ток = измеренный ток длительной нагрузки | In = Iu | A | 300 | |||||||||||
| Номинальная устойчивость к импульсу | Uimp | |||||||||||||
| Цепи главного тока | В | 8000 | ||||||||||||
| Цепи вспомогательного тока | В | 6000 | ||||||||||||
| Номинальное напряжение | Ue | В перем. тока | 690 | |||||||||||
| Категория перенапряжения / степень загрязнения | III/3 | |||||||||||||
| Номинальные выдерживаемые напряжения изоляции | Ui | В | 690 | |||||||||||
| Применение в незаземлённых сетях | В | 690 | ||||||||||||
| Коммутационная способность | ||||||||||||||
| Расчетный ток короткого замыкания при включении | Icm | |||||||||||||
| 240 B 50/60 Гц | Icm | кА | 121 | |||||||||||
| 400/415 В 50/60 Гц | Icm | кА | 76 | |||||||||||
| 440 B 50/60 Гц | Icm | кА | 63 | |||||||||||
| 525 B 50/60 Гц | Icm | кА | 24 | |||||||||||
| 690 B 50/60 Гц | Icm | кА | 14 | |||||||||||
| Расчетная разрывная способность при коротком замыкании Icn | Icn | |||||||||||||
| Icu согласно IEC/EN 60947 очередность включения O-t-CO | Icu | кА | ||||||||||||
| 240 B 50/60 Гц | Icu | кА | 55 | |||||||||||
| 400/415 В 50/60 Гц | Icu | кА | 36 | |||||||||||
| 440 B 50/60 Гц | Icu | кА | 30 | |||||||||||
| 525 B 50/60 Гц | Icu | кА | 12 | |||||||||||
| 690 B 50/60 Гц | Icu | кА | 12 | |||||||||||
| Ics согласно IEC/EN 60947 очередность включения O-t-CO-t-CO | Ics | кА | ||||||||||||
| 230 B 50/60 Гц | Ics | кА | 55 | |||||||||||
| 400/415 В 50/60 Гц | Ics | кА | 36 | |||||||||||
| 440 B 50/60 Гц | Ics | кА | 22.5 | |||||||||||
| 525 B 50/60 Гц | Ics | кА | 3 | |||||||||||
| 690 B 50/60 Гц | Ics | кА | 3 | |||||||||||
| Максимальный входной предохранитель, если ожидаемый ток короткого замыкания в месте установки превышает коммутационную способность автоматического выключателя. | ||||||||||||||
| Категория применения согласно IEC/EN 60947-2 | A | |||||||||||||
| Расчетная включающая и отключающая способность | ||||||||||||||
| Расчетный рабочий ток | Ie | A | ||||||||||||
| AC-1 | ||||||||||||||
| 380 B 400 B | Ie | A | 300 | |||||||||||
| 415 В | Ie | A | 300 | |||||||||||
| 690 В | Ie | A | 300 | |||||||||||
| AC-3 | ||||||||||||||
| 380 B 400 B | Ie | A | 300 | |||||||||||
| 415 В | Ie | A | 300 | |||||||||||
| 660 B 690 B | Ie | A | 300 | |||||||||||
| Механический срок службы | Переключения | 20000 | ||||||||||||
| Электрический срок службы | ||||||||||||||
| AC-1 | ||||||||||||||
| 400 B 50/60 Гц | Переключения | 10000 | ||||||||||||
| 415 B 50/60 Гц | Переключения | 7500 | ||||||||||||
| 690 B 50/60 Гц | Переключения | 7500 | ||||||||||||
| AC-2, AC-3 | ||||||||||||||
| 415 B 50/60 Гц | Переключения | 6500 | ||||||||||||
| макс. частота коммутаций | S/h | 120 | ||||||||||||
| Электрические тепловые потери на полюс при Iu относительно макс. номинального тока для данного типоразмера | W | 19 | ||||||||||||
| Для электрических тепловых потерь на полюс данные сведения относятся к макс. номинальному току для данного типоразмера | ||||||||||||||
| Общее время отказа при коротком замыкании | мс | <, 10 | ||||||||||||
| Поперечные сечения соединения | ||||||||||||||
| Стандартное оснащение | Винтовое соединение | |||||||||||||
| Провода круглого сечения Cu | ||||||||||||||
| Тоннельная клемма | ||||||||||||||
| одножильный | мм2 | 1 x 16 | ||||||||||||
| Медная шина (ширина x толщина) | мм | |||||||||||||
| Винтовое соединение и подключение с задней стороны | ||||||||||||||
| Винтовое соединение | M8 |
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Номинальный ток для указания потери мощности | In | A | 300 |
| Потеря мощности оборудования, в зависимости от тока | span>,vid | W | 83.7 |
| Проверка конструкции IEC/EN 61439 | |||
| 10.2 твёрдость материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
| 10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
| 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
| 10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9 Свойства изоляции | |||
| 10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Rated permanent current Iu | A | 300 | |
| Rated voltage | V | 690 - 690 | |
| Rated short-circuit breaking capacity lcu at 400 V, 50 Hz | kA | 36 | |
| Overload release current setting | A | 240 - 300 | |
| Adjustment range short-term delayed short-circuit release | A | 0 - 0 | |
| Adjustment range undelayed short-circuit release | A | 2000 - 2500 | |
| Integrated earth fault protection | No | ||
| Type of electrical connection of main circuit | Screw connection | ||
| Device construction | Built-in device fixed built-in technique | ||
| Suitable for DIN rail (top hat rail) mounting | No | ||
| DIN rail (top hat rail) mounting optional | Yes | ||
| Number of auxiliary contacts as normally closed contact | 0 | ||
| Number of auxiliary contacts as normally open contact | 0 | ||
| Number of auxiliary contacts as change-over contact | 0 | ||
| Switched-off indicator available | No | ||
| With under voltage release | No | ||
| Number of poles | 4 | ||
| Position of connection for main current circuit | Front side | ||
| Type of control element | Rocker lever | ||
| Complete device with protection unit | Yes | ||
| Motor drive integrated | No | ||
| Motor drive optional | Yes | ||
| Degree of protection (IP) | IP20 |
Тип
- автоматический выключатель
Объем дм3
3,84
дм3
Ток, А
2000 - 2500 А
Расцепители перегрузки
300 А
Расчетная разрывная способность при коротком замыкании
- 36 кА
Расчетный ток короткого замыкания при включении
- 76 кА
Время переключения м/с
- 10
Фиксированная установка W
- 19
Максимальная частота коммутаций S/h
- 120
Модель
LZMC2-4-A300-I
Бренд
Eaton
Вес
3,5 кг
Производитель
Eaton (Moeller)
Страна
Германия
