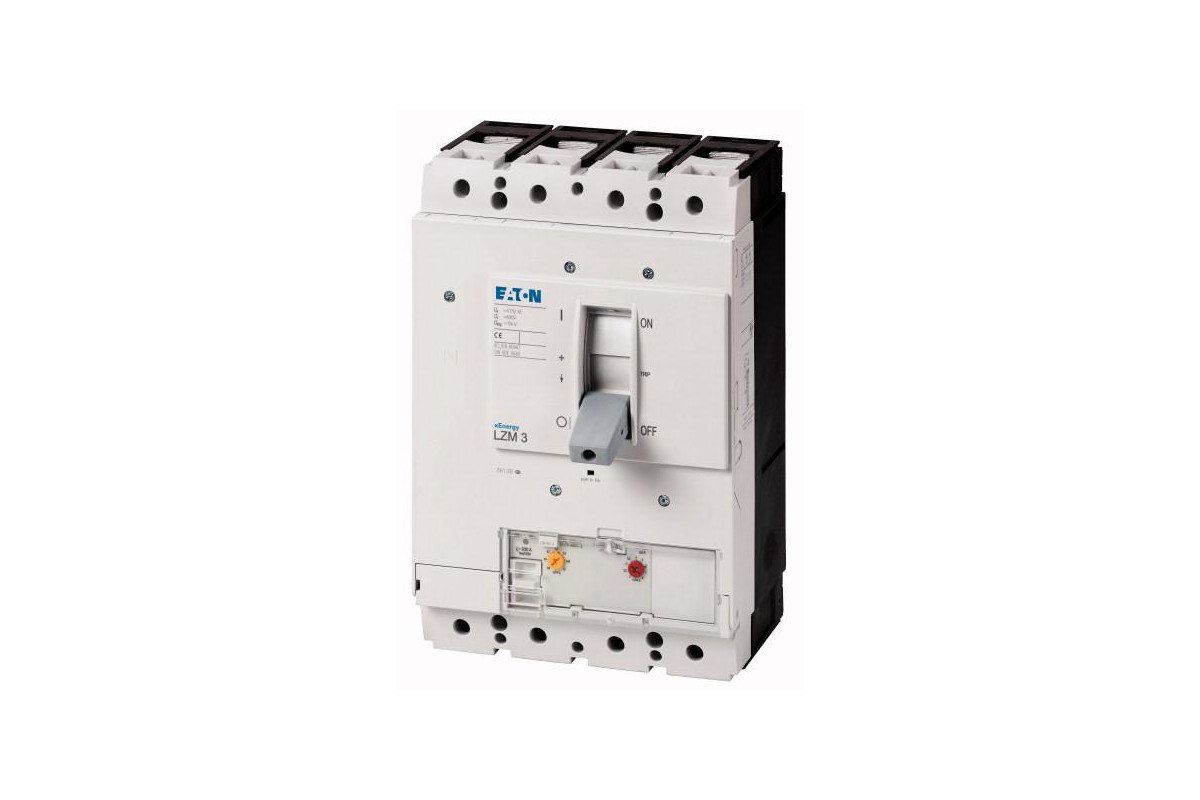

LZMN3-4-A500/320-I Автоматический выключатель, 4 полюса, 50 кА, 500/320 А
111976
БрендEaton
СтранаГермания
+7(926)321-11-22
Задать вопрос
Доставка
Варианты оплаты
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Технические характеристики
| Артикул | 111976 |
| Объем, дм3 | 8,445 |
| Масса, кг | 7,3 |
Программы доставка
| Ассортимент продукции | Выключатель | ||
| Защитная функция | Системы защиты кабеля | ||
| Стандарты/Допуски | МЭК | ||
| Тип установки | Исправлена | ||
| Система выпуска | По дням недели | ||
| Размер конструкции | LZM3 | ||
| Описание | Набор значений в нейтральный проводник синхронно с заданным значением ИК главного полюса. | ||
| Количество полюсов | 4 полюс | ||
| Стандартное оборудование | Винтовое соединение | ||
| Коммутационная способность | |||
| 400/415 В 50 Гц | Якр | ка | 50 |
| Номинальный ток = Номинальный непрерывный ток | |||
| Номинальный ток = Номинальный непрерывный ток | Ян= Яу | А | 500 |
| Нейтральный проводник | % от фазного проводника | ККА | 60 |
| Защита нейтрального проводника | Снижение нейтральной защита проводника | ||
| Диапазон настройки | |||
| Отключение по перегрузке | |||
| Яр | А | 400 - 500 | |
| Главным полюсом | Яр | А | 250 - 320 |
| Короткое замыкание-релизы | |||
| Незадержанных | Яя= Ян | 6 - 10 |
Технические данные
| Общие | ||||||||||||||
| Стандарты | МЭК/EN 60947, В СООТВЕТСТВИИ С VDE 0660 | |||||||||||||
| Защита от прямого контакта | Пальцем и тыльной стороной руки, доказательства в соответствии с VDE 0106 часть 100 | |||||||||||||
| Климатические расстойки | Влажное тепло, постоянное, согласно IEC 60068-2-78 Влажное тепло, циклическое, согласно IEC 60068-2-30 | |||||||||||||
| Механическая ударопрочность (10 мс, полу-синусоидальный шок) согласно IEC 60068-2-27 | г | 20 (половина-синусоидальным током 20 мс) | ||||||||||||
| Безопасная изоляция согласно EN 61140 | ||||||||||||||
| Между вспомогательными контактами и основными контактами | В ПЕРЕМЕННОГО ТОКА | 500 | ||||||||||||
| между вспомогательных контактов | В ПЕРЕМЕННОГО ТОКА | 300 | ||||||||||||
| Вес | кг | 8.4 | ||||||||||||
| Монтажное положение |
| |||||||||||||
| Направление входящих поставок | как требовалось | |||||||||||||
| Степень защиты | ||||||||||||||
| Устройство | В области HMI устройства защиты: IP20 (Основной вид защиты) | |||||||||||||
| Корпуса | с изолирующей окружают: IP40with двери муфта поворотная рукоятка: стандарт IP66 | |||||||||||||
| Заделка | Тоннель клемма: IP10 Разъединитель фазы и группы терминал: ІР00 | |||||||||||||
| Выключатели | ||||||||||||||
| Номинальный ток = Номинальный непрерывный ток | Ян= Яу | А | 500 | |||||||||||
| Номинальная всплеск неизменность напряжения | Учертенок | |||||||||||||
| Главная контакты | В | 8000 | ||||||||||||
| Вспомогательные контакты | В | 6000 | ||||||||||||
| Номинальное рабочее напряжение | Уе | В ПЕРЕМЕННОГО ТОКА | 690 | |||||||||||
| Категория перенапряжения/степень загрязнения | В III/3 | |||||||||||||
| Номинальное напряжение изоляции | Уя | В | 1000 | |||||||||||
| Применение в незаземленных системах питания | В | 690 | ||||||||||||
| Коммутационная способность | ||||||||||||||
| Расклассифицированное короткое замыкание делая емкость | Ясм | |||||||||||||
| 240 В 50/60 Гц | Ясм | ка | 187 | |||||||||||
| 400/415 В 50/60 Гц | Ясм | ка | 105 | |||||||||||
| 440 В 50/60 Гц | Ясм | ка | 74 | |||||||||||
| 525 В 50/60 Гц | Ясм | ка | 53 | |||||||||||
| 690 В 50/60 Ч | СК | ка | 40 | |||||||||||
| Расклассифицированное короткое замыкание ломая емкость яЦН | ЯЦН | |||||||||||||
| Оит МЭК/EN 60947 цикл испытаний О-Т-Co | Оит | ка | ||||||||||||
| 240 В 50/60 Гц | Якр | ка | 85 | |||||||||||
| 400/415 В 50 Гц | Якр | ка | 50 | |||||||||||
| 440 В 50/60 Гц | Якр | ка | 35 | |||||||||||
| 525 В 50/60 Гц | Якр | ка | 25 | |||||||||||
| 690 В 50/60 Гц | Якр | ка | 20 | |||||||||||
| ИМС с МЭК/EN 60947 цикл испытаний О-Т-Co-т-Co | СВК | ка | ||||||||||||
| 230 В 50/60 Гц | Яв CS | ка | 85 | |||||||||||
| 400/415 В 50/60 Гц | Яв CS | ка | 50 | |||||||||||
| 440 В 50/60 Гц | Яв CS | ка | 35 | |||||||||||
| 525 В 50/60 Гц | Яв CS | ка | 13 | |||||||||||
| 690 В 50/60 Гц | СВК | ка | 5 | |||||||||||
| Максимальный резервный предохранитель, если ожидаемый токов короткого замыкания в месте установки превышает коммутационную способность выключателя. | ||||||||||||||
| Номинальный кратковременный выдерживаемый ток | ||||||||||||||
| т = 0,3 с | Ясw | ка | 3.3 | |||||||||||
| т = 1 сек. | Ясw | ка | 3.3 | |||||||||||
| Категория применения по МЭК/EN 60947-2 | А | |||||||||||||
| Номинальная включающая и отключающая способность | ||||||||||||||
| Номинальный ток | Яе | А | ||||||||||||
| АС-1 | ||||||||||||||
| 380 В 400 В | Яе | А | 630 | |||||||||||
| 415в | Яе | А | 500 | |||||||||||
| 690 в | Яе | А | 630 | |||||||||||
| АС--3 | ||||||||||||||
| 380 В 400 В | Яе | А | 450 | |||||||||||
| 415в | Яе | А | 450 | |||||||||||
| 660 В 690 В | Яе | А | 450 | |||||||||||
| Постоянного тока-1 | ||||||||||||||
| 500 В DC | Яе | ККА | 500 | |||||||||||
| 750 В ПОСТОЯННОГО ТОКА | Яе | ККА | 500 | |||||||||||
| DС - 3 | ||||||||||||||
| 500 В DC | Яе | ККА | 500 | |||||||||||
| 750 В ПОСТОЯННОГО ТОКА | Яе | ККА | 500 | |||||||||||
| Срок службы, механическая | Операции | 15000 | ||||||||||||
| Срок службы, электрический | ||||||||||||||
| АС-1 | ||||||||||||||
| 400 В 50/60 Гц | Операции | 5000 | ||||||||||||
| 415 В 50/60 Гц | Операции | 5000 | ||||||||||||
| 690 В 50/60 Гц | Операции | 3000 | ||||||||||||
| АС-2, АС-3 | ||||||||||||||
| 400 В 50/60 Гц | Операции | 2000 | ||||||||||||
| 415 В 50/60 Гц | Операции | 2000 | ||||||||||||
| 690 В 50/60 Гц | Операции | 2000 | ||||||||||||
| Постоянного тока-1 | ||||||||||||||
| 500 В DC | Операции | 5000 | ||||||||||||
| 750 В ПОСТОЯННОГО ТОКА | Операции | 5000 | ||||||||||||
| DС - 3 | ||||||||||||||
| 500 В DC | Операции | 2000 | ||||||||||||
| 750 В ПОСТОЯННОГО ТОКА | Операции | 2000 | ||||||||||||
| Макс. Рабочая частота | ОПС/ч. | 60 | ||||||||||||
| Общее время простоя в режиме короткого замыкания | мс | <, 10 | ||||||||||||
| Мощность терминала | ||||||||||||||
| Стандартное оборудование | Винтовое соединение | |||||||||||||
| Круглый медный проводник | ||||||||||||||
| Тоннель терминал | ||||||||||||||
| Твердые | мм2 | 1 х (16 - 185) | ||||||||||||
| Медная шина (ширина x толщина) | мм | |||||||||||||
| Стержень болта и заднее-боковое подключение | ||||||||||||||
| Винтовое соединение | М10 |
В EN 61439 проверка конструкции согласно IEC
| Технические данные для проверки дизайна | |||
| Номинальный ток для заданного тепловыделения | Ян | А | 500 |
| Тепловыделения оборудования, текущие-зависимых | Пвид | Вт | 130.5 |
| МЭК/EN 61439 проверки дизайна | |||
| 10.2 прочность материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Отвечает требованиям стандарта продукта. | ||
| Проверка 10.2.3.1 термостойкости корпуса | Отвечает требованиям стандарта продукта. | ||
| Проверка 10.2.3.2 сопротивление изоляционных материалов до нормального тепла | Отвечает требованиям стандарта продукта. | ||
| 10.2.3.3 проверка стойкости изоляционных материалов к аномальному теплу и огню вследствие внутренних электрических эффектов | Отвечает требованиям стандарта продукта. | ||
| 10.2.4 устойчивость к ультрафиолетовому (УФ) излучения | Отвечает требованиям стандарта продукта. | ||
| 10.2.5 подъем | Не применяется, так как вся КРУ должна быть оценена. | ||
| 10.2.6 механического воздействия | Не применяется, так как вся КРУ должна быть оценена. | ||
| 10.2.7 надписями | Отвечает требованиям стандарта продукта. | ||
| 10.3 Степень защиты сборки | Не применяется, так как вся КРУ должна быть оценена. | ||
| 10.4 зазоры и пути утечки | Отвечает требованиям стандарта продукта. | ||
| 10.5 Защита от поражения электрическим током | Не применяется, так как вся КРУ должна быть оценена. | ||
| 10.6 включение коммутационных аппаратов и комплектующих | Не применяется, так как вся КРУ должна быть оценена. | ||
| 10.7 внутренние электрические цепи и соединения | Несет ответственность за панель строителя. | ||
| 10.8 подключения внешних проводников | Несет ответственность за панель строителя. | ||
| 10.9 свойства изоляции | |||
| Мощность-частота 10.9.2 электрическая прочность | Несет ответственность за панель строителя. | ||
| 10.9.3 импульсное напряжение | Несет ответственность за панель строителя. | ||
| Тестирование 10.9.4 корпусов, выполненных из изолирующего материала | Несет ответственность за панель строителя. | ||
| Повышение температуры 10.10 | Застройщика группа отвечает за температуру расчет рост. Компания Eaton предоставляет данные тепловыделения устройств. | ||
| 10.11 короткого замыкания клиентов | Несет ответственность за панель строителя. Спецификации для КРУ должны быть соблюдены. | ||
| 10.12 Электромагнитная Совместимость | Несет ответственность за панель строителя. Спецификации для КРУ должны быть соблюдены. | ||
| 10.13 Механическая функция | Прибор соответствует требованиям, предоставил информацию в руководство по эксплуатации (ил) не наблюдается. |
Технические данные етим 6.0
| Низковольтные промышленные компоненты (EG000017) / силового выключателя для трансформаторов/генераторов/установка прот. (EC000228) | |||
| Электротехника, автоматизация, процесс управления / низковольтная технология переключателя / выключателя (РН <, 1 кв) / выключатель для силового трансформатора, генератора и системы защиты (ecl@ss8.1-27-37-04-09 [AJZ716010]) | |||
| Номинальный постоянный ток IU | А | 500 | |
| Номинальное напряжение | В | 690 - 690 | |
| Расклассифицированное короткое замыкание ломая емкость бму при 400 В, 50 Гц | ка | 50 | |
| Перегрузка выхода текущего значения | А | 400 - 500 | |
| Диапазон регулировки кратковременные задержки короткого замыкания выхода | А | 0 - 0 | |
| Диапазон регулировки без задержки короткого замыкания выхода | А | 3000 - 5000 | |
| Комплексная защита от замыканий на землю | Нет | ||
| Тип электрического соединения главной цепи | Винтовое соединение | ||
| Конструкция устройства | Встроенные устройства Исправлена встроенная техника | ||
| Подходит для монтажа на DIN рейку (DIN-рейке) крепления | Нет | ||
| DIN-рейка (DIN-рейке) крепления опционально | Нет | ||
| Количество вспомогательных контактов, как нормально замкнутый контакт | 0 | ||
| Количество вспомогательных контактов, как нормально открытый контакт | 0 | ||
| Количество вспомогательных контактов переключающий контакт | 0 | ||
| Выключенный индикатор | Нет | ||
| Под отпуском напряжения тока | Нет | ||
| Количество полюсов | 4 | ||
| Позиция подключения основного тока в цепи | Передняя сторона | ||
| Тип элемента управления | Рычаг коромысла | ||
| Комплектное устройство с блоком защиты | Да | ||
| Интегрированный привод мотора | Нет | ||
| Мотор привода опционный | Да | ||
| Степень защиты (IP) | Степень защиты IP20 |
Тип
- автоматический выключатель
Объем дм3
8,45
дм3
Расчетная разрывная способность при коротком замыкании
- 5 кА
Расчетный ток короткого замыкания при включении
- 40 кА
Номинальное напряжение
- 300 В
Номинальная устойчивость к импульсу
- 690 В
Время переключения м/с
- 10
Тепловыделения оборудования, текущие-зависимых Вт
- 130,5
Модель
LZMN3-4-A500/320-I
Бренд
Eaton
Вес
7,3 кг
Производитель
Eaton (Moeller)
Страна
Германия
