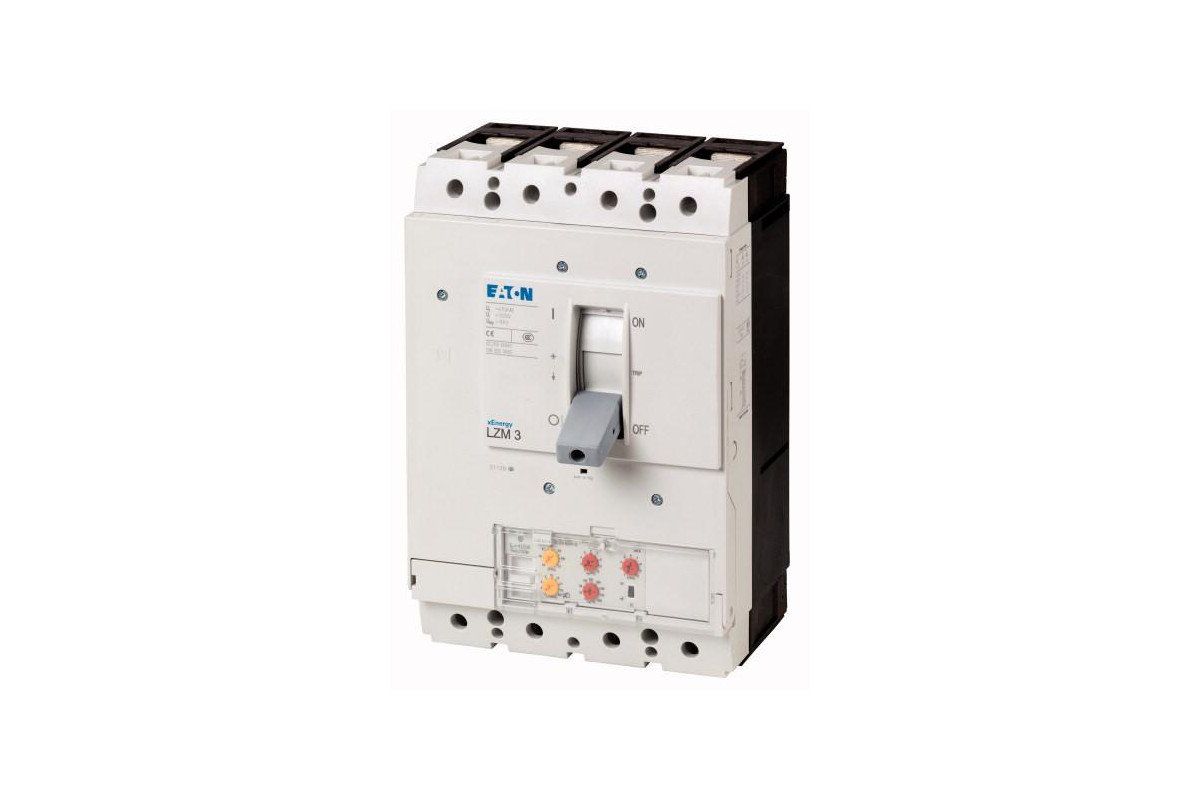

LZMN3-4-AE630-I Автоматический выключатель, 4 полюса, 50 кА, 630 А

Написать отзыв
116476
105 085.56 ₽
Нет в наличии
10 дн.
Отложить
ООО "АльфаИнжиниринг" ИНН 7751019223
+7(926)321-11-22
Задать вопрос
Доставка
Варианты оплаты
БрендEaton СтранаГермания

Технические характеристики

Артикул116476
Объем, дм30,081
Масса, кг8,4

Программа поставок

Ассортимент Автоматические выключатели
Защитная функция Защита установок и проводки
Стандарт/сертификат IEC
Метод монтажа Фиксированная установка
Техника срабатывания Электронный расцепитель
Типоразмер LZM3
Описание Задание значения в нулевом проводе осуществляется синхронно с заданием значения Ir в наружном проводнике.
Измерение эффективных значений и „термическая память“
Количество полюсов 4-полюсн.
Стандартное оснащение Винтовое соединение
Коммутационная способность
400/415 В 50/60 Гц IcuкА50
Расчетный рабочий ток = измеренный ток длительной нагрузки
Расчетный рабочий ток = измеренный ток длительной нагрузки In = IuA630
Нулевой провод % от длины наружного проводникаA100
диапазон установки
Расцепитель перегрузки
IrA315 - 630
наружный проводник IrA315 - 630
расцепитель короткого замыкания
без задержки Ii = In x &hellip, 2 - 8

Технические характеристики

Общая информация
Стандарты и положения IEC/EN 60947, VDE 0660
защита от прикосновения защита от прикосновения пальцами и тыльной стороной кистей рук согласно VDE 0106 часть 100
Стойкость к климатическим воздействиям Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Удароустойчивость (импульс полусинуса 10 мс) согласно IEC 60068-2-27 g20 (импульс полусинуса 20 мс)
Безопасное разъединение согласно EN 61140
между вспомогательными контактами и цепями главного тока В перем. тока500
Между вспомогательными контактами В перем. тока300
Вес кг8.4
установочное положение ?
вертикально и 90° во всех направлениях
>,с расцепителем токов утечки XFI:
- NZM1, N1, NZM2, N2: вертикально и 90° во всех направлениях
со штекерным разъемом:
- NZM1, N1, NZM2, N2: вертикально, 90° вправо/влево
с выкатным устройством:
- NZM3, N3: вертикально, 90° влево
- NZM4, N4: вертикально
с дистанционным приводом:
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: вертикально и 90° во всех направлениях
Направление подвода питания любая
Класс защиты
Устройство в зоне блока управления: IP20 (основной вид защиты)
корпус с рамкой: IP40

с поворотной ручкой с дверной муфтой: IP66
Соединительные клеммы Тоннельная клемма: IP10
Разделитель фаз и ленточный зажим: IP00
Автоматические выключатели
Расчетный рабочий ток = измеренный ток длительной нагрузки In = IuA630
Номинальная устойчивость к импульсу Uimp
Цепи главного тока В8000
Цепи вспомогательного тока В6000
Номинальное напряжение UeВ перем. тока690
Категория перенапряжения / степень загрязнения III/3
Номинальные выдерживаемые напряжения изоляции UiВ1000
Применение в незаземлённых сетях В690
Коммутационная способность
Расчетный ток короткого замыкания при включении Icm
240 B 50/60 Гц IcmкА187
400/415 В 50/60 Гц IcmкА105
440 B 50/60 Гц IcmкА74
525 B 50/60 Гц IcmкА53
690 B 50/60 Гц IcmкА40
Расчетная разрывная способность при коротком замыкании Icn Icn
Icu согласно IEC/EN 60947 очередность включения O-t-CO IcuкА
240 B 50/60 Гц IcuкА85
400/415 В 50/60 Гц IcuкА50
440 B 50/60 Гц IcuкА35
525 B 50/60 Гц IcuкА25
690 B 50/60 Гц IcuкА20
Ics согласно IEC/EN 60947 очередность включения O-t-CO-t-CO IcsкА
230 B 50/60 Гц IcsкА85
400/415 В 50/60 Гц IcsкА50
440 B 50/60 Гц IcsкА35
525 B 50/60 Гц IcsкА13
690 B 50/60 Гц IcsкА5
Максимальный входной предохранитель, если ожидаемый ток короткого замыкания в месте установки превышает коммутационную способность автоматического выключателя.
Номинальная устойчивость к токовым нагрузкам при коротком замыкании
t = 0,3 с IcwкА3.3
t = 1 с IcwкА3.3
Категория применения согласно IEC/EN 60947-2 A
Расчетная включающая и отключающая способность
Расчетный рабочий ток IeA
AC-1
380 B 400 B IeA630
415 В IeA500
690 В IeA630
AC-3
380 B 400 B IeA450
415 В IeA450
660 B 690 B IeA450
DC-1
500 В пост. тока IeA500
750 В пост. тока IeA500
DC-3
500 В пост. тока IeA500
750 В пост. тока IeA500
Механический срок службы Переключения 15000
Электрический срок службы
AC-1
400 B 50/60 Гц Переключения 5000
415 B 50/60 Гц Переключения 5000
690 B 50/60 Гц Переключения 3000
AC-2, AC-3
400 B 50/60 Гц Переключения 2000
415 B 50/60 Гц Переключения 2000
690 B 50/60 Гц Переключения 2000
DC-1
500 В пост. тока Переключения5000
750 В пост. тока Переключения5000
DC-3
500 В пост. тока Переключения 2000
750 В пост. тока Переключения 2000
макс. частота коммутаций S/h60
Электрические тепловые потери на полюс при Iu относительно макс. номинального тока для данного типоразмера W40
Для электрических тепловых потерь на полюс данные сведения относятся к макс. номинальному току для данного типоразмера
Общее время отказа при коротком замыкании мс<, 10
Поперечные сечения соединения
Стандартное оснащение Винтовое соединение
Обзор ?
Базовое оснащение
Столбчатый зажим ? - - -
Винтовое соединение - ? ? ?
Дополнительное оснащение
Столбчатые зажимы - ? ? -
Винтовое соединение ? - - ?
Тоннельные клеммы ? ? ? ?
Подключение с задней стороны ? ? ? ?
Подключение плоского провода - - - ?
Провода круглого сечения Cu
Столбчатый зажим
одножильный мм22 x 16
многожильный мм21 x (35 - 240)
2 x (25 - 120)
Тоннельная клемма
одножильный мм21 x (16 - 185)
многожильный мм2
многожильный мм21 x (25 - 185)
Двойное отверстие мм21 x (50 - 240)
2 x (50 - 240)
Винтовое соединение и подключение с задней стороны
непосредственно на переключателе
одножильный мм21 x 16
2 x 16
многожильный мм21 x (25 - 240)
2 x (25 - 240)
Расширение ширины подключения мм2
Расширение ширины подключения мм22 x 300
Ал. провода, мед. кабели
одножильный мм21 x 16
многожильный мм2
многожильный мм21 x (25 - 185)
Двойное отверстие мм21 x (50 - 240)
2 x (50 - 240)
Винтовое соединение и подключение с задней стороны
Медная полоса, перфорированная мин.мм6 x 16 x 0,8
Медная полоса, перфорированная макс.мм10 x 32 x 1,0 + 5 x 32 x 1,0
Расширение ширины подключения мм(2 x) 10 x 50 x 1.0
Медная полоса (количество сегментов x ширина x толщина сегмента)
Столбчатый зажим
мин.мм6 x 16 x 0.8
макс.мм10 x 24 x 1.0
+ 5 x 24 x 1.0
(2 x) 8 x 24 x 1.0
Винтовое соединение и подключение с задней стороны
Медная полоса, перфорированная мин.мм6 x 16 x 0,8
Медная полоса, перфорированная макс.мм10 x 32 x 1,0 + 5 x 32 x 1,0
Расширение ширины подключения мм(2 x) 10 x 50 x 1.0
Медная шина (ширина x толщина) мм
Винтовое соединение и подключение с задней стороны
Винтовое соединение M10
непосредственно на переключателе
мин.мм20 x 5
макс.мм30 x 10
+ 30 x 5
Расширение ширины подключения мм
Расширение ширины подключения макс.мм2 x (10 x 50)
Управляющие провода
мм21 x (0,75 - 2,5)
2 x (0,75 - 1,5)

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности InA630
Потеря мощности оборудования, в зависимости от тока span>,vidW178.605
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены.
10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0

Rated permanent current Iu A630
Rated voltage V690 - 690
Rated short-circuit breaking capacity lcu at 400 V, 50 Hz kA50
Overload release current setting A315 - 630
Adjustment range short-term delayed short-circuit release A0 - 0
Adjustment range undelayed short-circuit release A1260 - 5040
Integrated earth fault protection No
Type of electrical connection of main circuit Screw connection
Device construction Built-in device fixed built-in technique
Suitable for DIN rail (top hat rail) mounting No
DIN rail (top hat rail) mounting optional No
Number of auxiliary contacts as normally closed contact 0
Number of auxiliary contacts as normally open contact 0
Number of auxiliary contacts as change-over contact 0
Switched-off indicator available No
With under voltage release No
Number of poles 4
Position of connection for main current circuit Front side
Type of control element Rocker lever
Complete device with protection unit Yes
Motor drive integrated No
Motor drive optional Yes
Degree of protection (IP) IP20


Тип
  • автоматический выключатель
Объем дм3
0,08 дм3
Ток, А
1260 - 5040 А
Расцепители перегрузки
500 А
Расчетная разрывная способность при коротком замыкании
  • 13 кА
Расчетный ток короткого замыкания при включении
  • 53 кА
Время переключения м/с
  • 10
Фиксированная установка W
  • 40
Максимальная частота коммутаций S/h
  • 60
Модель
LZMN3-4-AE630-I
Бренд
Eaton
Вес
8,4 кг
Производитель
Eaton (Moeller)
Страна
Германия
