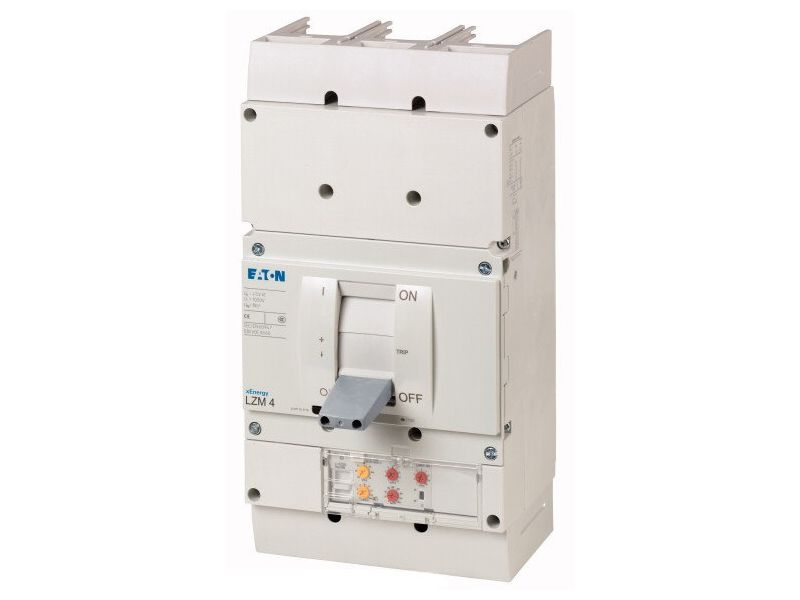

LZMN4-AE800-I Автоматический выключатель 800А, 3 полюса, откл.способность 36кА, диапазон уставки 400...800А

Написать отзыв
111978
10 дн.
Отложить
БрендEaton СтранаГермания
ООО "АльфаИнжиниринг" ИНН 7751019223
+7(926)321-11-22
Задать вопрос
Доставка
Варианты оплаты

Технические характеристики

Артикул111978
Габариты, ШхВхГ, мм401x210x207
Объем, дм317.431
Масса, кг19.995

Программа поставок

АссортиментАвтоматические выключатели
Защитная функцияЗащита установок и проводки
Стандарт/сертификатIEC
Метод монтажаФиксированная установка
Техника срабатыванияЭлектронный расцепитель
ТипоразмерLZM4
ОписаниеИзмерение эффективных значений и „термическая память“
Количество полюсов3-полюсн.
Стандартное оснащениеВинтовое соединение
Коммутационная способность
400/415 В 50/60 ГцIcuкА50
Расчетный рабочий ток = измеренный ток длительной нагрузки
Расчетный рабочий ток = измеренный ток длительной нагрузкиIn = IuA800
диапазон установки
Расцепитель перегрузки

Технические характеристики

Общая информация
Стандарты и положенияIEC/EN 60947, VDE 0660
защита от прикосновениязащита от прикосновения пальцами и тыльной стороной кистей рук согласно VDE 0106 часть 100
Стойкость к климатическим воздействиямВлажный нагрев, постоянный, в соответствии с IEC 60068-2-78
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Удароустойчивость (импульс полусинуса 10 мс) согласно IEC 60068-2-27g15 (импульс полусинус 11 мс)
Безопасное разъединение согласно EN 61140
между вспомогательными контактами и цепями главного токаВ перем. тока500
Между вспомогательными контактамиВ перем. тока300
Вескг21
Направление подвода питаниялюбая
Класс защиты
Устройствов зоне блока управления: IP20 (основной вид защиты)
корпусс рамкой: IP40
с поворотной ручкой с дверной муфтой: IP66
Соединительные клеммыТоннельная клемма: IP10
Разделитель фаз и ленточный зажим: IP00
Автоматические выключатели
Расчетный рабочий ток = измеренный ток длительной нагрузкиIn = IuA800
Номинальная устойчивость к импульсуUimp
Цепи главного токаВ8000
Цепи вспомогательного токаВ6000
Номинальное напряжениеUeВ перем. тока690
Категория перенапряжения / степень загрязненияIII/3
Номинальные выдерживаемые напряжения изоляцииUiВ1000
Коммутационная способность
Расчетный ток короткого замыкания при включенииIcm
240 B 50/60 ГцIcmкА105
400/415 В 50/60 ГцIcmкА105
440 B 50/60 ГцIcmкА74
525 B 50/60 ГцIcmкА53
690 B 50/60 ГцIcmкА40
Расчетная разрывная способность при коротком замыкании IcnIcn
Icu согласно IEC/EN 60947 очередность включения O-t-COIcuкА
240 B 50/60 ГцIcuкА50
400/415 В 50/60 ГцIcuкА50
440 B 50/60 ГцIcuкА35
525 B 50/60 ГцIcuкА25
690 B 50/60 ГцIcuкА20
Ics согласно IEC/EN 60947 очередность включения O-t-CO-t-COIcsкА
230 B 50/60 ГцIcsкА37
400/415 В 50/60 ГцIcsкА37
440 B 50/60 ГцIcsкА26
525 B 50/60 ГцIcsкА19
690 B 50/60 ГцIcsкА15
Максимальный входной предохранитель, если ожидаемый ток короткого замыкания в месте установки превышает коммутационную способность автоматического выключателя.
Номинальная устойчивость к токовым нагрузкам при коротком замыкании
t = 0,3 сIcwкА19.2
t = 1 сIcwкА19.2
Категория применения согласно IEC/EN 60947-2B (2000A: A)
Расчетная включающая и отключающая способность
Расчетный рабочий токIeA
AC-1
380 B 400 BIeA2000
415 ВIeA1600
690 ВIeA2000
AC-3
380 B 400 BIeA800
415 ВIeA800
660 B 690 BIeA800
Для расчётного рабочего тока AC-3 при NZM4 действует правило: 400 В: макс. 650 кВт, 690 В: макс. 600 кВт
Механический срок службыПереключения10000
Электрический срок службы
AC-1
400 B 50/60 ГцПереключения3000
415 B 50/60 ГцПереключения3000
690 B 50/60 ГцПереключения2000
AC-2, AC-3
400 B 50/60 ГцПереключения2000
415 B 50/60 ГцПереключения2000
690 B 50/60 ГцПереключения1000
макс. частота коммутацийS/h60
Электрические тепловые потери на полюс при Iu относительно макс. номинального тока для данного типоразмераW97
Для электрических тепловых потерь на полюс данные сведения относятся к макс. номинальному току для данного типоразмера
Поперечные сечения соединения
Стандартное оснащениеВинтовое соединение
Обзор
Базовое оснащение
Столбчатый зажим---
Винтовое соединение-
Дополнительное оснащение
Столбчатые зажимы--
Винтовое соединение--
Тоннельные клеммы
Подключение с задней стороны
Подключение плоского провода---
Провода круглого сечения Cu
Тоннельная клемма
многожильныймм2
4 отверстиемм24 x (50 - 240)
Винтовое соединение и подключение с задней стороны
непосредственно на переключателе
многожильныймм21 x (120 - 185)
4 x (50 - 185)
Панель модуля
1 отверстиемин.мм21 x (120 - 300)
1 отверстиемакс.мм22 x (95 - 300)
Панель модуля
2 отверстиемин.мм22 x (95 - 185)
2 отверстиемакс.мм24 x (35 - 185)
Расширение ширины подключениямм2
Расширение ширины подключениямм24 x 300
6 x (95 - 240)
Ал. провода, мед. кабели
многожильныймм2
4 отверстиемм24 x (50 - 240)
Винтовое соединение и подключение с задней стороны
Медная полоса, перфорированнаямин.мм(2 x) 10 x 50 x 1,0
Медная полоса, перфорированнаямакс.мм(2 x) 10 x 50 x 1,0
Расширение ширины подключениямм(2 x) 10 x 80 x 1.0
Медная полоса (количество сегментов x ширина x толщина сегмента)
Клемма подключения плоского кабеля простая
мин.мм6 x 16 x 0,8
макс.мм(2 x) 10 x 32 x 1,0
Панель модуля
1 отверстиемм(2 x) 10 x 50 x 1.0
Винтовое соединение и подключение с задней стороны
Медная полоса, перфорированнаямин.мм(2 x) 10 x 50 x 1,0
Медная полоса, перфорированнаямакс.мм(2 x) 10 x 50 x 1,0
Расширение ширины подключениямм(2 x) 10 x 80 x 1.0
Медная шина (ширина x толщина)мм
Винтовое соединение и подключение с задней стороны
Винтовое соединениеM10
непосредственно на переключателе
мин.мм25 x 5
макс.мм2 x (50 x 10)
2 x (80 x 10)
Панель модуля
1 отверстиемин.мм25 x 5
1 отверстиемакс.мм2 x (50 x 10)
Панель модуля
2 отверстиемм2 x (50 x 10)
Расширение ширины подключениямм
Расширение ширины подключениямин.мм60 x 10
Расширение ширины подключениямакс.мм2 x (80 x 10)
Управляющие провода
мм21 x (0,75 - 2,5)
2 x (0,75 - 1,5)
Базовое оснащение
Столбчатый зажим---
Винтовое соединение-
Дополнительное оснащение
Столбчатые зажимы--
Винтовое соединение--
Тоннельные клеммы
Подключение с задней стороны
Подключение плоского провода---

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощностиInA800
Потеря мощности оборудования, в зависимости от токаPvidW111.36
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкостьТребования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляцииТребования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагревеТребования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагревеТребования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучениюТребования производственного стандарта выполнены.
10.2.5 ПодъёмНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на ударНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 ЯрлыкиТребования производственного стандарта выполнены.
10.3 Класс защиты изоляцииНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки токаТребования производственного стандарта выполнены.
10.5 Защита от удара электрическим токомНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудованияНе имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединенияНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружиНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частотеНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжениюНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материалаНаходится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 НагревРасчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиямНаходится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимостьНаходится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функцияДля устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0

Low-voltage industrial components (EG000017) / Power circuit-breaker for trafo/generator/installation prot. (EC000228)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV <, 1 kV) / Circuit breaker for power transformer, generator and system protection (ecl@ss8.1-27-37-04-09 [AJZ716010])
Rated permanent current IuA800
Rated voltageV690 - 690
Rated short-circuit breaking capacity lcu at 400 V, 50 HzkA50
Overload release current settingA400 - 800
Adjustment range short-term delayed short-circuit releaseA0 - 0
Adjustment range undelayed short-circuit releaseA1600 - 9600
Integrated earth fault protectionNo
Type of electrical connection of main circuitScrew connection
Device constructionBuilt-in device fixed built-in technique
Suitable for DIN rail (top hat rail) mountingNo
DIN rail (top hat rail) mounting optionalNo
Number of auxiliary contacts as normally closed contact0
Number of auxiliary contacts as normally open contact0
Number of auxiliary contacts as change-over contact0
Switched-off indicator availableNo
With under voltage releaseNo
Number of poles3
Position of connection for main current circuitFront side
Type of control elementRocker lever
Complete device with protection unitYes
Motor drive integratedNo
Motor drive optionalYes
Degree of protection (IP)IP20
Тип
  • автоматический выключатель
Объем дм3
17,43 дм3
Модель
LZMN4-AE800-I
Бренд
Eaton
Вес
20 кг
Производитель
Eaton (Moeller)
Страна
Германия
