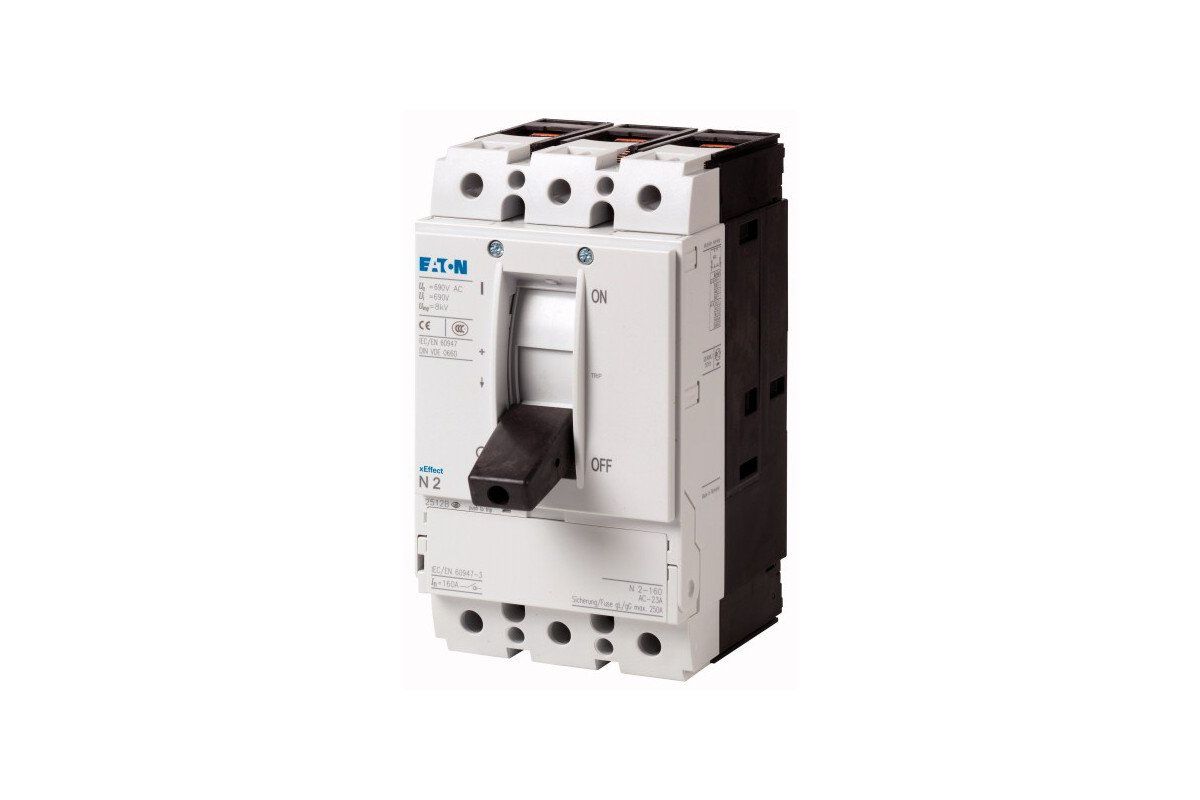

N2-200-BT Выключатель-разъединитель, 200А, 3 полюса, 3 позиции
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Технические характеристики
| Артикул | 110312 |
| Объем, дм3 | 2,879 |
| Масса, кг | 2,078 |
Программа поставок
| Ассортимент | Силовые разъединители | ||
| Защитная функция | Силовые разъединители / главные выключатели | ||
| Стандарт/сертификат | IEC | ||
| Метод монтажа | Фиксированная установка | ||
| Типоразмер | N2 | ||
| Описание | Свойства главного переключателя, включая необходимость согласно IEC/EN 60204 и VDE 0113. Характеристики разъединителей согласно IEC/EN 60947-3 и VDE 0660. Защита от прикосновения согласно VDE 0160 часть 100. | ||
| Количество полюсов | 3-полюсн. | ||
| Стандартное оснащение | Столбчатый зажим | ||
| Коммутационные положения | I, +, 0 | ||
| Расчетный рабочий ток = измеренный ток длительной нагрузки | In = Iu | A | 200 |
| Защита от короткого замыкания макс. предохранитель gL | A gL | 250 |
Технические характеристики
| Общая информация | |||
| Стандарты и положения | IEC/EN 60947, VDE 0660 | ||
| защита от прикосновения | защита от прикосновения пальцами и тыльной стороной кистей рук согласно DIN EN 50274/VDE 0106, часть 110 | ||
| Стойкость к климатическим воздействиям | Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 | ||
| Температура окружающей среды | |||
| Температура окружающей среды, хранение | °C | - 40 - + 70 | |
| Эксплуатация | °C | -25 - +70 | |
| Удароустойчивость (импульс полусинуса 10 мс) согласно IEC 60068-2-27 | g | 20 (импульс полусинуса 20 мс) | |
| Безопасное разъединение согласно EN 61140 | |||
| между вспомогательными контактами и цепями главного тока | В перем. тока | 500 | |
| Между вспомогательными контактами | В перем. тока | 300 | |
| установочное положение | |||
| Направление подвода питания | любая | ||
| Класс защиты | |||
| Устройство | в зоне блока управления: IP20 (основной вид защиты) | ||
| корпус | с рамкой: IP40 с поворотной ручкой с дверной муфтой: IP66 | ||
| Соединительные клеммы | Тоннельная клемма: IP10 Разделитель фаз и ленточный зажим: IP00 | ||
| Силовые разъединители | |||
| Номинальная устойчивость к импульсу | Uimp | ||
| Цепи главного тока | В | 8000 | |
| Цепи вспомогательного тока | В | 6000 | |
| Номинальное напряжение | Ue | В перем. тока | 690 |
| Расчетная частота эксплуатации | f | Гц | 50/60 |
| Расчетный рабочий ток = измеренный ток длительной нагрузки | In = Iu | A | 200 |
| Категория перенапряжения / степень загрязнения | III/3 | ||
| Номинальные выдерживаемые напряжения изоляции | Ui | В | 690 |
| Прочие технические характеристики (каталог для перелистывания) | Грузики Температурная характеристика, дерейтинг Потери эффективной мощности | ||
| Расчетный ток короткого замыкания при включении | |||
| 690 B 50/60 Гц | Icm | кА | 5.5 |
| Номинальная устойчивость к токовым нагрузкам при коротком замыкании | |||
| t = 0,3 с | Icw | кА | 3.5 |
| t = 1 с | Icw | кА | 3.5 |
| Измеренная устойчивость в отношении кратковременного тока составляет у PN2/N2 в соединении с расцепителем токов утечки NZM2-4-XFI...Icw = 1,5 кА | |||
| условный расчетный ток короткого замыкания | |||
| с входным предохранителем | A gG/gL | PN2(N2)-160&hellip,250: 250 | |
| 400/415 В | кА | 100 | |
| 690 В | кА | 80 | |
| с поствключённым предохранителем | A gG/gL | PN2(N2)-160&hellip,250: 250 | |
| 400/415 В | кА | 100 | |
| 690 В | кА | 80 | |
| Расчетная включающая и отключающая способность | |||
| Расчетный рабочий ток | Ie | A | |
| AC-22/23A | |||
| 415 В | Ie | A | 250 |
| 690 В | Ie | A | 250 |
| Механический срок службы | Переключения | 20000 | |
| макс. частота коммутаций | S/h | 120 | |
| Электрический срок службы | |||
| AC-1 | |||
| 400 B 50/60 Гц | Переключения | 10000 | |
| 415 B 50/60 Гц | Переключения | 10000 | |
| 690 B 50/60 Гц | Переключения | 7500 | |
| AC-3 | |||
| 400 B 50/60 Гц | Переключения | 7500 | |
| 415 B 50/60 Гц | Переключения | 7500 | |
| 690 B 50/60 Гц | Переключения | 5000 | |
| Поперечные сечения соединения | |||
| Стандартное оснащение | Столбчатый зажим | ||
| Опциональное дополнительное оснащение | Винтовое соединение Тоннельные клеммы Подключение с задней стороны | ||
| Медные провода, медные кабели | |||
| Столбчатый зажим | |||
| одножильный | мм2 | 1 x (10 - 16) 2 x (6 - 16) | |
| многожильный | мм2 | 1 x (25 - 185) 2 x (25 - 70) | |
| Тоннельная клемма | |||
| одножильный | мм2 | 1 x 16 | |
| многожильный | мм2 | ||
| 1 отверстие | мм2 | 1 x (25 - 185) | |
| Винтовое соединение и подключение с задней стороны | |||
| непосредственно на переключателе | |||
| одножильный | мм2 | 1 x (10 - 16) 2 x (6 - 16) | |
| многожильный | мм2 | 1 x (25 - 185) 2 x (25 - 70) | |
| Ал. провода, ал. кабели | |||
| одножильный | мм2 | 1 x 16 | |
| многожильный | мм2 | ||
| 1 отверстие | мм2 | 1 x (25 - 185) | |
| Винтовое соединение и подключение с задней стороны | |||
| непосредственно на переключателе | |||
| одножильный | мм2 | 1 x (10 - 16) 2 x (10 - 16) | |
| многожильный | мм2 | 1 x (25 - 185) 2 x (25 - 70) | |
| Медная полоса (количество сегментов x ширина x толщина сегмента) | |||
| Столбчатый зажим | |||
| мин. | мм | 2 x 9 x 0.8 | |
| макс. | мм | 10 x 16 x 0.8 (2x) 8 x 15.5 x 0,8 | |
| Винтовое соединение и подключение с задней стороны | |||
| Медная полоса, перфорированная | мин. | мм | 2 x 16 x 0,8 |
| Медная полоса, перфорированная | макс. | мм | 10 x 24 x 0,8 |
| Медная шина (ширина x толщина) | мм | ||
| Винтовое соединение и подключение с задней стороны | |||
| Винтовое соединение | M8 | ||
| непосредственно на переключателе | |||
| мин. | мм | 16 x 5 | |
| макс. | мм | 24 x 8 |
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Номинальный ток для указания потери мощности | In | A | 200 |
| Потеря мощности оборудования, в зависимости от тока | sub>,vid | W | 30.72 |
| Мин. рабочая температура | °C | -25 | |
| Макс. рабочая температура | °C | 70 | |
| Проверка конструкции IEC/EN 61439 | |||
| 10.2 твёрдость материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
| 10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
| 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
| 10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9 Свойства изоляции | |||
| 10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Switch disconnector (EC000216) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Off-load switch, circuit breaker, control switch / Switch disconnector (ecl@ss8.1-27-37-14-03 [AKF060010]) | |||
| Version as main switch | Yes | ||
| Version as maintenance-/service switch | Yes | ||
| Version as safety switch | No | ||
| Version as emergency stop installation | Yes | ||
| Version as reversing switch | No | ||
| Max. rated operation voltage Ue AC | V | 690 | |
| Rated operating voltage | V | 690 - 690 | |
| Rated permanent current Iu | A | 200 | |
| Rated permanent current at AC-21, 400 V | A | 0 | |
| Rated operation power at AC-3, 400 V | kW | 0 | |
| Rated short-time withstand current lcw | kA | 3.5 | |
| Rated operation power at AC-23, 400 V | kW | 110 | |
| Switching power at 400 V | kW | 0 | |
| Conditioned rated short-circuit current Iq | kA | 0 | |
| Number of poles | 3 | ||
| Number of auxiliary contacts as normally closed contact | 0 | ||
| Number of auxiliary contacts as normally open contact | 0 | ||
| Number of auxiliary contacts as change-over contact | 0 | ||
| Motor drive optional | Yes | ||
| Motor drive integrated | No | ||
| Voltage release optional | Yes | ||
| Device construction | Built-in device fixed built-in technique | ||
| Suitable for ground mounting | Yes | ||
| Suitable for front mounting 4-hole | No | ||
| Suitable for front mounting center | No | ||
| Suitable for distribution board installation | Yes | ||
| Suitable for intermediate mounting | Yes | ||
| Colour control element | Black | ||
| Type of control element | Rocker lever | ||
| Interlockable | Yes | ||
| Type of electrical connection of main circuit | Frame clamp | ||
| Degree of protection (IP), front side | IP20 |
Тип
- автоматический выключатель
Объем дм3
2,88
дм3
Расцепители перегрузки
200 А
Расчетная разрывная способность при коротком замыкании
- 100 кА
Номинальное напряжение
- 690 В
Номинальная устойчивость к импульсу
- 300 В
Температура окружающей среды
- от - 25 до 70 С
Номинальная частота
- 50-60 Гц
Максимальная частота коммутаций S/h
- 120
Удароустойчивость (импульс полусинуса 10 мс)
- 20 (импульс полусинуса 20 мс)
Модель
N2-200-BT
Бренд
Eaton
Вес
2,08 кг
Производитель
Eaton (Moeller)
Страна
Германия
