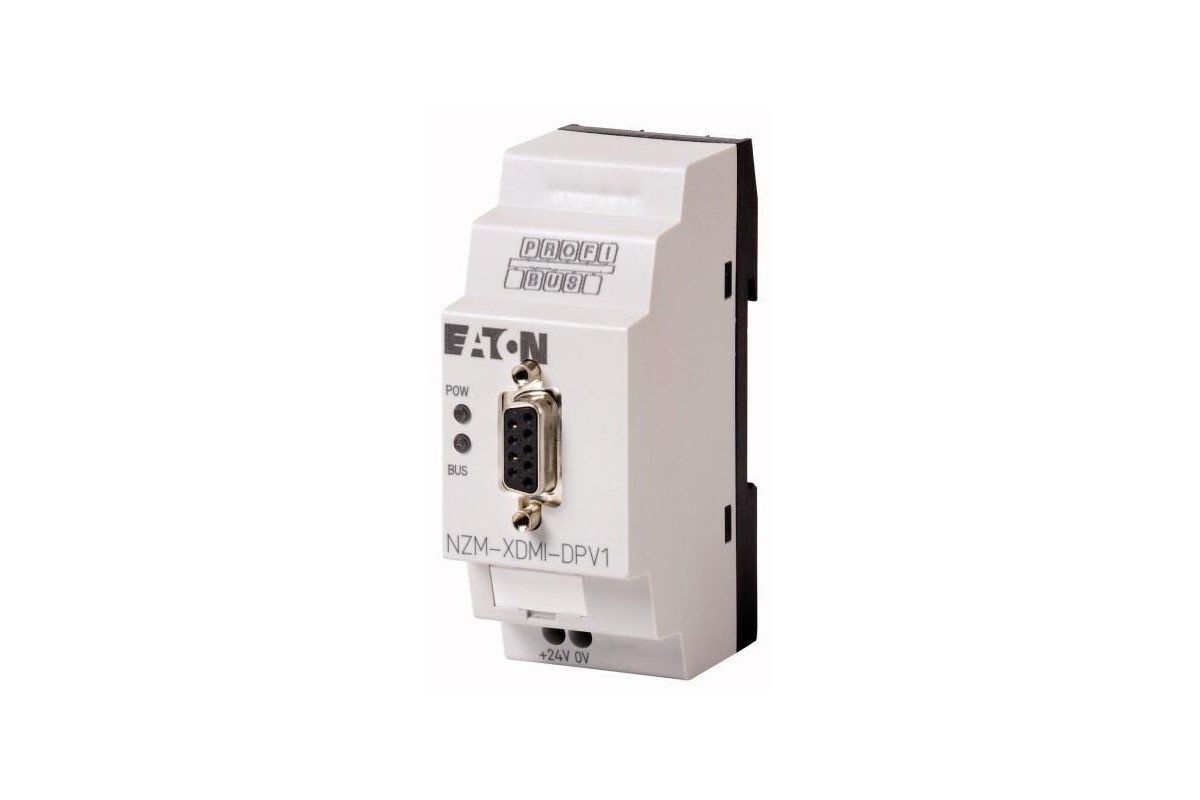

NZM-XDMI-DPV1 Интерфейс Profibus-DP
270333
БрендEaton
СтранаГермания
+7(926)321-11-22
Задать вопрос
Доставка
Варианты оплаты
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Технические характеристики
| Артикул | 270333 |
| Объем, дм3 | 0,194 |
| Масса, кг | 0,106 |
Программа поставок
| Ассортимент | Дополнительное оснащение | ||
| Принадлежности | Диагностика, коммуникация | ||
| Описание | Подключение к модулю DMI
| ||
| Протокол шины | PROFIBUS-DP | ||
| указания Вставляется с соблюдением контура в модуль DMI. |
Технические характеристики
| Общая информация | |||
| Стандарты и предписания | EN 55011, EN 55022, IEC/EN 61000-4, IEC 60068-2-6, IEC 60068-2-27 | ||
| Размеры (Ш x В x Г) | мм | 35,5 x 90 x 58 (2 установочных мест) | |
| Вес | кг | 0.15 | |
| Монтаж | DIN рейка IEC/EN 60715, 35 мм или винтовое крепление с опорами устройства ZB4-101-GF1 (дополнительное оснащение) | ||
| Поперечные сечения соединения | |||
| одножильный | мм2 | 0,2 - 4 (AWG 22 - 12) | |
| тонкопроволочный с оконечной муфтой | мм2 | 0,2 - 2,5 (AWG 22 - 12) | |
| Стандартная отвёртка | мм | 3.5 x 0.8 | |
| макс. начальный пусковой момент | Нм | 0.6 | |
| Климатические внешние условия | |||
| Рабочая температура | °C | -25 - 55, холод в соответствии с IEC 60068-2-1, тепло в соответствии с IEC 60068-2-2 | |
| Конденсация | Предотвратить конденсацию, воспользовавшись соответствующими мерами | ||
| Хранение | °C | - 40 - 70 | |
| относительная влажность воздуха, без конденсации (IEC/EN 60068-2-30) | % | 5 - 95 | |
| Давление воздуха (эксплуатация) | hPa | 795 - 1080 | |
| Коррозионная устойчивость | см?/м? | ||
| IEC/EN 60068-2-42 | 4 дня SO2 | см?/м? | 10 |
| IEC/EN 60068-2-43 | 4 дня H2S | см?/м? | 1 |
| Механические внешние условия | |||
| Степень загрязнения | 2 | ||
| Класс защиты (IEC/EN 60529, EN50178, VBG 4) | IP20 | ||
| Колебания (IEC/EN 60068-2-6) | Гц | ||
| постоянная амплитуда 0,15 мм | Гц | 10 - 57 | |
| постоянное ускорение 2 г | Гц | 57 - 150 | |
| Удароустойчивость (IEC/EN 60068-2-27) полусинус 15 г/11 мс | Шоки | 18 | |
| Падение (IEC/EN 60068-2-31) | Высота падения | мм | 50 |
| свободное падение, в упаковке (IEC/EN 60068-2-32) | M | 1 | |
| установочное положение | вертикально или горизонтально | ||
| Электромагнитная совместимость (ЭМС) | |||
| Электростатическая разрядка (IEC EN 61000-4-2, уровень 3, ESD) | кВ | ||
| Выход воздуха | кВ | 8 | |
| Разряд контакта | кВ | 6 | |
| электромагнитные поля (RFI), согласно IEC EN 61000-4-3 | V/m | 10 | |
| Подавление радиочастотных помех | EN 55011 Класс B, EN 55022 Класс B | ||
| Импульсное напряжение (IEC/EN 61000-4-4, уровень 3) | |||
| Кабель питания | кВ | 2 | |
| Сигнальные провода | кВ | 2 | |
| мощные импульсы (скачок напряжения) (IEC/EN 61000-4-5, уровень 2) | кВ | 0.5 (кабели питания симметричны) | |
| Впуск согласно IEC/EN 61000-4-6 | В | 10 | |
| Прочность изоляции | |||
| Измерение воздушных зазоров и путей утечки тока | EN 50178, UL 508, CSA C22.2, No. 142 | ||
| Прочность изоляции | EN 50178 | ||
| Электропитание | |||
| Номинальное напряжение | Ue | В | 24 (-15/+20 %) |
| Допустимый диапазон | В пост. тока | 20.4 - 28.8 | |
| Остаточная пульсация | % | <, 5 | |
| при 24 В пост. тока | мА | тип. 200 | |
| Посадки напряжения | мс | <,= 10 | |
| Потеря мощности при 24 В пост. тока | W | 4,8 | |
| Защита от неправильной полярности | |||
| Электропитание | да | ||
| Светодиодные индикаторы | |||
| Электропитание | Светодиод питания (POW): зеленый | ||
| Светодиодный дисплей | Светодиод PROFIBUS-DP (BUS): зеленый | ||
| Сеть | |||
| Техника присоединения | SUB-D, 9 полюсов, гнездо | ||
| Гальваническое разделение | Шина питающего напряжения (простая), шина и источник питания NZM-XDMI612 (безопасное разъединение) | ||
| Функция | Подчиненное устройство PROFIBUS-DP | ||
| Интерфейс | RS485 | ||
| Протокол шины | PROFIBUS-DP | ||
| Скорости передачи данных | автоматический поиск до 12 Мбит/с | ||
| Концевое сопротивление шины | требуется отдельная внешняя заглушка шины | ||
| Адреса шины | 1&hellip,126 через DMI | ||
| Службы | |||
| циклический | Состояние ВКЛ./ВЫКЛ./Сработал (подробно), предупреждения о нагрузке, фазные токи I1/I2/I3 [A], активация дистанционного привода, индикация/управление NZM-XDMI612, входы/выходы, функции пускателя двигателя | ||
| ациклически | Вид/подгонка настройка защиты, список событий, идентификация, часы эксплуатации, переключения, время |
Bauartnachweis nach IEC/EN 61439
| Проверка конструкции IEC/EN 61439 | |||
| 10.2 твёрдость материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
| 10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
| 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
| 10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9 Свойства изоляции | |||
| 10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| PLC's (EG000024) / Fieldbus, decentr. periphery - communication module (EC001604) | |||
| Electric engineering, automation, process control engineering / Control / Field bus, decentralized peripheral / Field bus, decentralized peripheral - communications module (ecl@ss8.1-27-24-26-08 [BAA073010]) | |||
| Supply voltage AC 50 Hz | V | 0 - 0 | |
| Supply voltage AC 60 Hz | V | 0 - 0 | |
| Supply voltage DC | V | 0 - 0 | |
| Voltage type of supply voltage | DC | ||
| Supporting protocol for TCP/IP | No | ||
| Supporting protocol for PROFIBUS | Yes | ||
| Supporting protocol for CAN | No | ||
| Supporting protocol for INTERBUS | No | ||
| Supporting protocol for ASI | No | ||
| Supporting protocol for KNX | No | ||
| Supporting protocol for MODBUS | No | ||
| Supporting protocol for Data-Highway | No | ||
| Supporting protocol for DeviceNet | No | ||
| Supporting protocol for SUCONET | No | ||
| Supporting protocol for LON | No | ||
| Supporting protocol for SERCOS | No | ||
| Supporting protocol for PROFINET IO | No | ||
| Supporting protocol for PROFINET CBA | No | ||
| Supporting protocol for Foundation Fieldbus | No | ||
| Supporting protocol for EtherNet/IP | No | ||
| Supporting protocol for AS-Interface Safety at Work | No | ||
| Supporting protocol for DeviceNet Safety | No | ||
| Supporting protocol for INTERBUS-Safety | No | ||
| Supporting protocol for PROFIsafe | No | ||
| Supporting protocol for SafetyBUS p | No | ||
| Supporting protocol for other bus systems | No | ||
| Radio standard Bluetooth | No | ||
| Radio standard WLAN 802.11 | No | ||
| Radio standard GPRS | No | ||
| Radio standard GSM | No | ||
| Radio standard UMTS | No | ||
| IO link master | No | ||
| System accessory | Yes | ||
| Degree of protection (IP) | IP20 | ||
| With potential separation | No | ||
| Fieldbus connection over separate bus coupler possible | No | ||
| Rail mounting possible | Yes | ||
| Wall mounting/direct mounting | No | ||
| Front build in possible | Yes | ||
| Rack-assembly possible | No | ||
| Suitable for safety functions | No | ||
| Category according to EN 954-1 | - | ||
| SIL according to IEC 61508 | None | ||
| Performance level acc. to EN ISO 13849-1 | None | ||
| Appendant operation agent (Ex ia) | No | ||
| Appendant operation agent (Ex ib) | No | ||
| Explosion safety category for gas | None | ||
| Explosion safety category for dust | - | ||
| Width | mm | 35 | |
| Height | mm | 90 | |
| Depth | mm | 55 |
Размеры
| NZM-XDMI-DPV1 EASY2&hellip, |
Тип
- автоматический выключатель
Объем дм3
0,19
дм3
Температура окружающей среды
- от -40 до 70 С
Время переключения м/с
- 10
Номинальная частота
- 50-60 Гц
Ширина
90
мм
Высота
35
мм
Глубина
55
мм
Модель
NZM-XDMI-DPV1
Бренд
Eaton
Вес
0,11 кг
Производитель
Eaton (Moeller)
Страна
Германия
