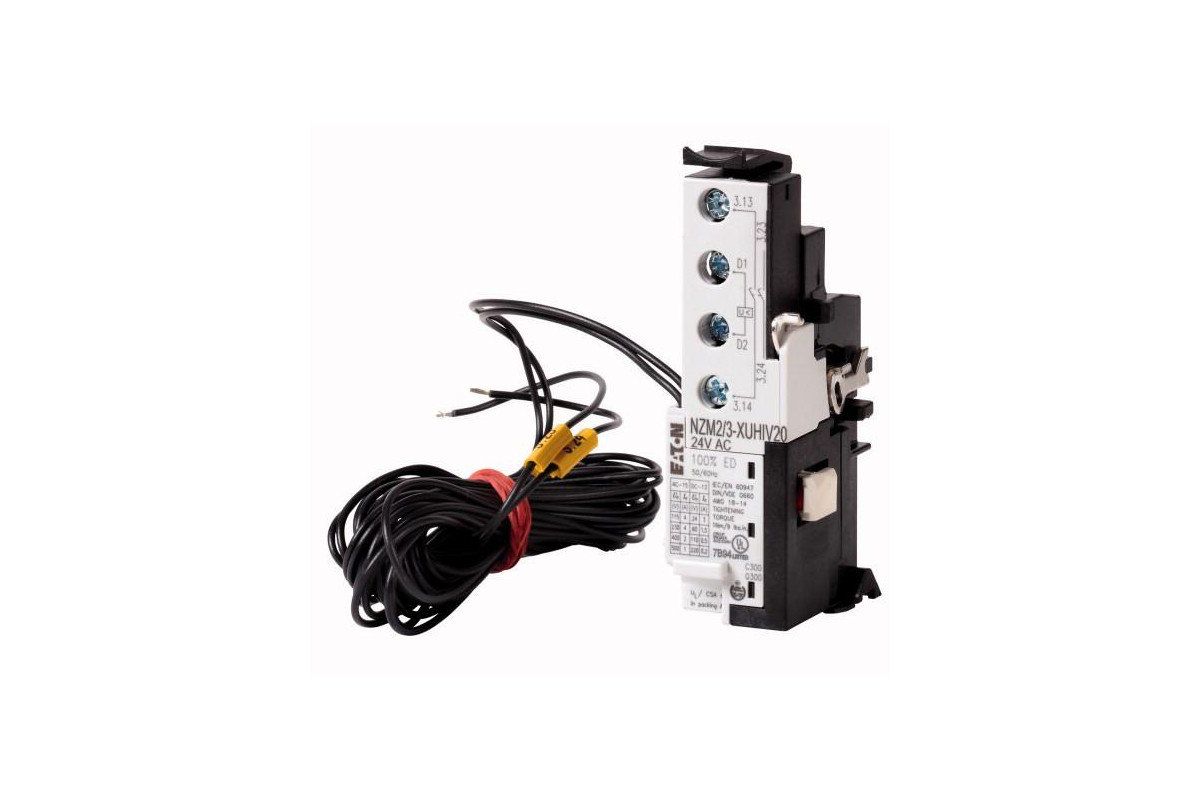

NZM2/3-XUHIV20LK24AC Расцепитель минимального напряжения, 24 В АС, +2 опережающих контакта
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Технические характеристики
| Артикул | 285291 |
| Объем, дм3 | 0,113 |
| Масса, кг | 0,074 |
Программа поставок
| Ассортимент | Дополнительное оснащение | ||
| Принадлежности | Расцепители минимального напряжения | ||
| Принадлежности | Расцепитель минимального напряжения с опережающим вспомогательным контактом | ||
| Стандарт/сертификат | UL/CSA, IEC | ||
| Типоразмер | NZM2/3 | ||
| Описание | Расцепитель минимального напряжения с 2 опережающими вспомогательными контактами, например, для опережающего подключения расцепителя минимального напряжения при использовании главного выключателя, а также для схем блокировки и сброса нагрузки. Применяется для устройств аварийного выключения в сочетании с аварийным нажимным выключателем. Если расцепитель минимального напряжения обесточен, надежно предотвращается прикосновение к главным контактам выключателя при попытке включения. Опережение вспомогательных контактов при включении и выключении (ручное управление): около 20 мс. Не используется в комбинации с дистанционным приводом NZM&hellip,-XR&hellip,. Расцепитель минимального напряжения не устанавливается одновременно с опережающим вспомогательным контактом NZM&hellip,-XHIV&hellip, или расцепителем рабочего тока NZM&hellip,-XA&hellip,. | ||
| Способ подключения | Подключения катушки с 3 м свободных соединительных кабелей Присоединения вспомогательных выключателей, подсоединенные к клеммному блоку | ||
| Вспомогательный контакт | с 2 раздельными опережающими вспомогательными контактами | ||
| Номинальное управляющее напряжение источника питания | Us | В | 24 V 50/60 Hz |
| Применяемое для | NZM2(-4), N(S)2(-4) NZM3(-4), N(S)3(-4) |
Технические характеристики
| Расцепители минимального напряжения | |||
| Номинальное управляющее напряжение источника питания | Us | В | |
| Переменное напряжение | Us | В перем. тока | 24 - 600 |
| постоянное напряжение | Us | В пост. тока | 12 - 250 |
| Номинальное управляющее напряжение источника питания | Us | В | 24 V 50/60 Hz |
| Рабочий диапазон | |||
| Напряжение отпускания | x Us | 0.35 - 0.7 | |
| Напряжение натяжения | x Uc | 0.85 - 1.1 | |
| потребляемая мощность | |||
| Переменное напряжение | |||
| Мощность трогания, перем. ток | VA | 1.5 | |
| Мощность удержания переменного тока | VA | 1.5 | |
| постоянное напряжение | x Us | ||
| Мощность трогания, пост. ток | W | 0.8 | |
| Мощность удержания постоянного тока | W | 0.8 | |
| Максимальное время открытия (время реакции вплоть до открытия главных контактов) | мс | 19 | |
| Минимальная длительность команд | мс | 10 - 15 | |
| Поперечные сечения соединения | |||
| одно-/тонкопроволочный, с оконечной муфтой | мм2 | 1 x (0,75 - 2,5) 2 x (0,75 - 2,5) | |
| AWG | 1 x (18 - 14) 2 x (18 - 14) |
Технические характеристики согласно ETIM 4.0
| Rated control supply voltage Us at AC 50HZ | V | 24 - 24 | |
| Rated control supply voltage Us at AC 60HZ | V | 24 - 24 | |
| Rated control supply voltage Us at DC | V | 0 - 0 | |
| Voltage type for actuating | AC | ||
| Type of electric connection | Screw connection | ||
| Number of contacts as normally open contact | 2 | ||
| Number of contacts as normally closed contact | 0 | ||
| Number of contacts as change-over contact | 0 | ||
| Delayed | No | ||
| Suitable for power circuit breaker | Yes | ||
| Suitable for switch disconnector | Yes | ||
| Suitable for motor safety switch | No | ||
| Suitable for overload relay | No |
Апробации
| Product Standards | UL489, CSA-C22.2 No. 5-09, IEC60947, CE marking | ||
| UL File No. | E140305 | ||
| UL Category Control No. | DIHS | ||
| CSA File No. | 022086 | ||
| CSA Class No. | 1437-01 | ||
| North America Certification | UL listed, CSA certified |
Тип
- автоматический выключатель
Объем дм3
0,11
дм3
Номинальное напряжение
- 24 - 600 В
Время переключения м/с
- 19
Фиксированная установка W
- 0,8
Модель
NZM2/3-XUHIV20LK24AC
Бренд
Eaton
Вес
0,07 кг
Производитель
Eaton (Moeller)
Страна
Германия
