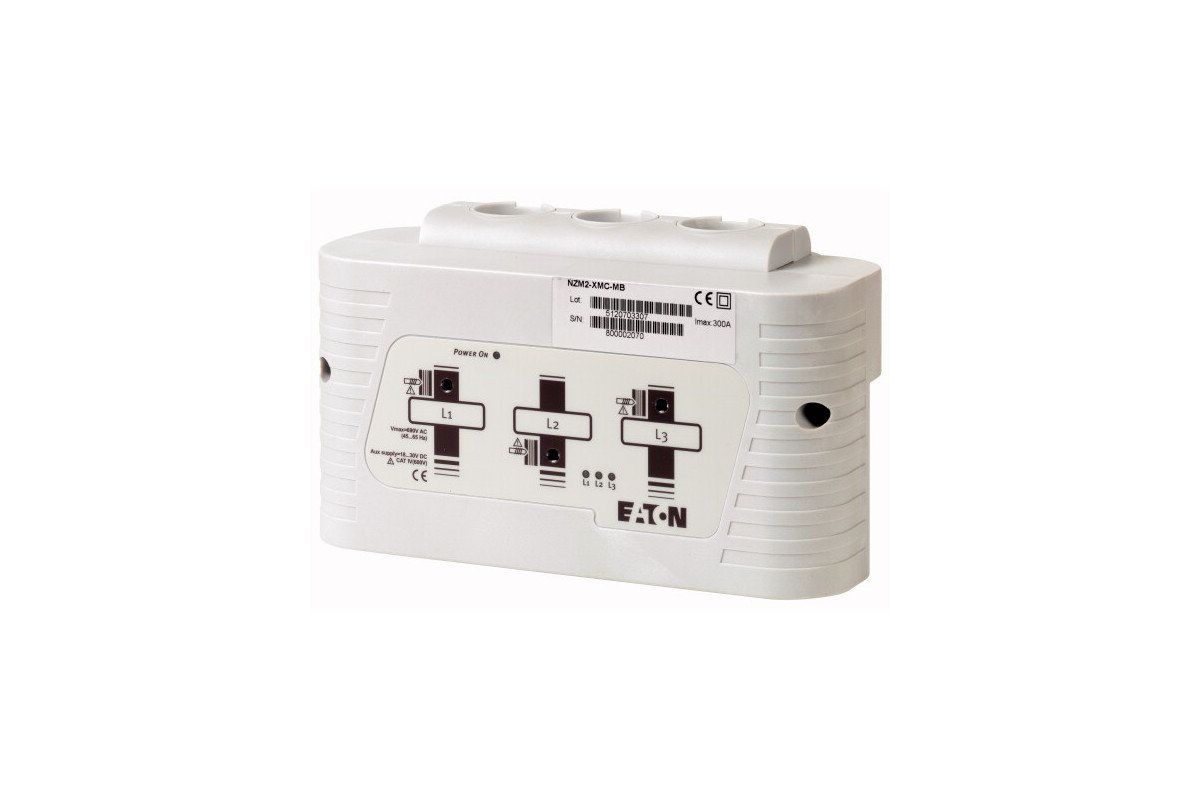

NZM3-XMC-MB Измерительный модуль, 3 полюса, типоразмер 3
129962
БрендEaton
СтранаГермания
+7(926)321-11-22
Задать вопрос
Доставка
Варианты оплаты
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Технические характеристики
| Артикул | 129962 |
| Объем, дм3 | 2,511 |
| Масса, кг | 0,7 |
Программа поставок
| Ассортимент | Дополнительное оснащение | ||
| Принадлежности | Измерительные модули | ||
| Принадлежности | Принадлежности диагностика, коммуникация | ||
| Описание | Для измерения тока, напряжения, мощности и энергии. Модуль оснащен тремя встроенными трансформаторами тока и тремя отводами напряжения, контакт с которыми обеспечивается с помощью саморезов, при этом прокалывается изоляция кабеля. Источник питания 24 В пост. тока 2 импульсных выхода SO Интерфейс Modbus (подчиненное устройство) Общее значение потребляемой энергии постоянно сохраняется в модуле. Возможно подключение устройства индикации NZM-XMC-DISP для локального отображения данных измерений. | ||
| Количество полюсов | 3-полюсн. | ||
| Расчетная частота эксплуатации | AC 50/60 Hz | ||
| Стандарт/сертификат | IEC | ||
| Типоразмер | NZM3 | ||
| указания Для установки должны быть соблюдены минимальные зазоры до автоматического переключателя NZM. Модуль может быть установлен со стороны входа или со стороны выхода и настроен через конфигуратор шины Modbus от компании Eaton (www.eaton.eu). |
Технические характеристики
| Общая информация | |||
| Размеры (Ш x В x Г) | мм | 209 x 132 x 91 | |
| Вес | кг | 0.85 | |
| Условия окружающей среды | |||
| Рабочая температура | °C | -15 - +55 | |
| относительная влажность воздуха, без конденсации (IEC/EN 60068-2-30) | % | 5 - 95 | |
| Температура окружающей среды | |||
| Хранение | ? | °C | -40 - 80 |
| подходит для высоты | 2000 | ||
| Класс защиты | IP20 | ||
| Модуль электропитания | |||
| Питающее напряжение | Us | 24 В пост. тока | |
| Макс. питающий ток | мА | 200 | |
| Тип провода | Phoenix Contact GMVSTBR 2,5-2-ST-7,62 | ||
| Электропитание | |||
| Номинальное напряжение | Ue | В перем. тока | 72 - 600 |
| Перенапряжение | кВ | 8 | |
| макс. напряжение | В перем. тока | 600 | |
| Сопротивление | R | kOhm | 1 |
| Частота | Гц | 45 - 65 | |
| Точность | 0,95 % измерения + 0,05 % FS | ||
| Категория перенапряжения | Категория IV - 600 В | ||
| Ток | |||
| Расчетный рабочий ток | Ie | A перем. тока | 1 - 500 |
| макс. ток | Imax | A | 30 |
| Частота | 45 - 200 | ||
| Измерение мощности PM | |||
| Точность | 0,95 % измерения + 0,05 % FS | ||
| Тип выхода | NPN-изолированный транзистор | ||
| Напряжение транзистора | 80 / 0,4 | ||
| Ток транзистора | 50 / 10 | ||
| Гальваническое разделение | 3 | ||
| частота переключения | Гц | 4 | |
| длительность импульса | мс | 500 / 20 | |
| Мощность_Частота импульсов | импульсов/кВтч | 1 | |
| Цифровые выходы | |||
| Номинальное напряжение | Ue | В | 350 |
| в состоянии "1" | Ie | A | 120 |
| Интерфейс SBI RS485 | |||
| Гальваническое разделение | 3 |
Bauartnachweis nach IEC/EN 61439
| Проверка конструкции IEC/EN 61439 | |||
| 10.2 твёрдость материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
| 10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
| 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
| 10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9 Свойства изоляции | |||
| 10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| PLC's (EG000024) / Fieldbus, decentr. periphery - communication module (EC001604) | |||
| Electric engineering, automation, process control engineering / Control / Field bus, decentralized peripheral / Field bus, decentralized peripheral - communications module (ecl@ss8.1-27-24-26-08 [BAA073010]) | |||
| Supply voltage AC 50 Hz | V | 0 - 0 | |
| Supply voltage AC 60 Hz | V | 0 - 0 | |
| Supply voltage DC | V | 24 - 24 | |
| Voltage type of supply voltage | DC | ||
| Supporting protocol for TCP/IP | No | ||
| Supporting protocol for PROFIBUS | No | ||
| Supporting protocol for CAN | No | ||
| Supporting protocol for INTERBUS | No | ||
| Supporting protocol for ASI | No | ||
| Supporting protocol for KNX | No | ||
| Supporting protocol for MODBUS | Yes | ||
| Supporting protocol for Data-Highway | No | ||
| Supporting protocol for DeviceNet | No | ||
| Supporting protocol for SUCONET | No | ||
| Supporting protocol for LON | No | ||
| Supporting protocol for SERCOS | No | ||
| Supporting protocol for PROFINET IO | No | ||
| Supporting protocol for PROFINET CBA | No | ||
| Supporting protocol for Foundation Fieldbus | No | ||
| Supporting protocol for EtherNet/IP | No | ||
| Supporting protocol for AS-Interface Safety at Work | No | ||
| Supporting protocol for DeviceNet Safety | No | ||
| Supporting protocol for INTERBUS-Safety | No | ||
| Supporting protocol for PROFIsafe | No | ||
| Supporting protocol for SafetyBUS p | No | ||
| Supporting protocol for other bus systems | No | ||
| Radio standard Bluetooth | No | ||
| Radio standard WLAN 802.11 | No | ||
| Radio standard GPRS | No | ||
| Radio standard GSM | No | ||
| Radio standard UMTS | No | ||
| IO link master | No | ||
| System accessory | Yes | ||
| Degree of protection (IP) | IP20 | ||
| With potential separation | Yes | ||
| Fieldbus connection over separate bus coupler possible | Yes | ||
| Rail mounting possible | No | ||
| Wall mounting/direct mounting | Yes | ||
| Front build in possible | No | ||
| Rack-assembly possible | No | ||
| Suitable for safety functions | No | ||
| Category according to EN 954-1 | - | ||
| SIL according to IEC 61508 | None | ||
| Performance level acc. to EN ISO 13849-1 | None | ||
| Appendant operation agent (Ex ia) | No | ||
| Appendant operation agent (Ex ib) | No | ||
| Explosion safety category for gas | None | ||
| Explosion safety category for dust | None | ||
| Width | mm | 209 | |
| Height | mm | 132 | |
| Depth | mm | 91 |
Тип
- автоматический выключатель
Объем дм3
2,511
дм3
Ток, А
120 А
Номинальное напряжение
- 600 В
Номинальная устойчивость к импульсу
- 72 - 600 В
Температура окружающей среды
- от -15 до 55 С
Номинальная частота
- 45-65 Гц
Ширина
132
мм
Высота
209
мм
Глубина
91
мм
Бренд
Eaton
Вес
0,7 кг
Производитель
Eaton (Moeller)
Страна
Германия
