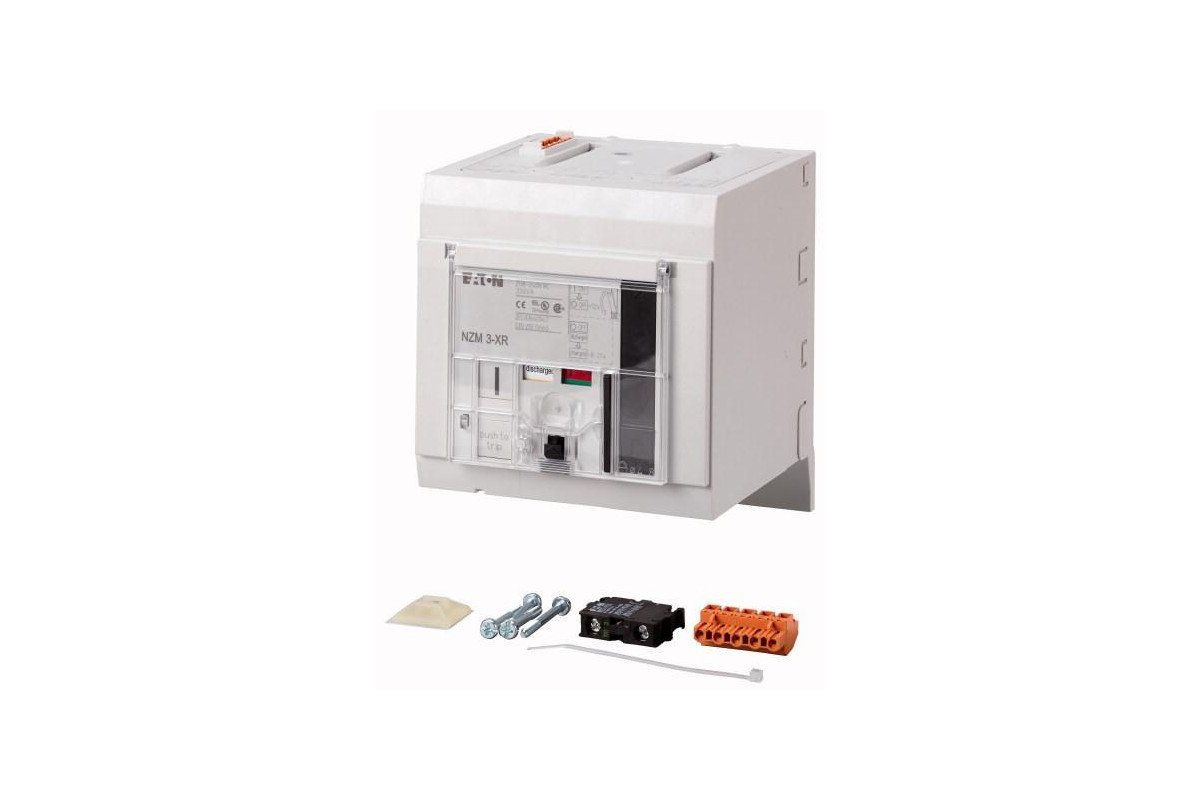

NZM3-XR110-130DC Моторный привод, напряжение управления 110..130В (АС) - купить недорого с доставкой

Технические характеристики

Артикул	259858
Объем, дм3	3,332
Масса, кг	2,8

Программа поставок

Ассортимент			Дополнительное оснащение
Принадлежности			Дистанционный привод, с возможностью синхронизации
Расчетная частота эксплуатации			DC
Стандарт/сертификат			UL/CSA, IEC
Типоразмер			NZM3
Время включения		мс	80
Время выключения		мс	1000
Номинальное управляющее напряжение источника питания	U_s	В	110 - 130 V DC
Количество полюсов			3-/4-полюсн.
Применяемое для			NZM3(-4) N(S)3(-4)
Информация по проектированию			Комбинирование с силовым разъединителем PN... невозможно Комбинирование двойного вспомогательного контакта M22-CK11(20/02) с дистанционным приводом NZM3-XR&hellip, невозможно
Информация по проектированию (каталог для перелистывания)			Замыкание контакта и электрические схемы

Технические характеристики

Дистанционный привод
Номинальное управляющее напряжение источника питания	U_s	В
постоянное напряжение	U_s	В пост. тока	110 - 130
Рабочий диапазон
Переменное напряжение		x U_s	0.85 - 1.1
постоянное напряжение		x U_s	0.85 - 1.1
Расчетная рабочая мощность
постоянное напряжение
24 В - 30 В пост. тока	P	W	250
Минимальная длительность команды
при включении		мс	30
при выключении		мс	250
Механический срок службы	Переключения		15000
максимальная частота коммутаций		S/h
макс. частота коммутаций		S/h	60
Поперечные сечения соединения		мм?
одно-/тонкопроволочный, с оконечной муфтой		мм²	0,75 - 2,5
		AWG	18 - 14

Bauartnachweis nach IEC/EN 61439

Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость			Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции			Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве			Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве			Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению			Требования производственного стандарта выполнены.
10.2.5 Подъём			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки			Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока			Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев			Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция			Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0

Low-voltage industrial components (EG000017) / Motor operator for power circuit-breaker (EC001030)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV <, 1 kV) / Electrical drive for circuit breakers (ecl@ss8.1-27-37-04-12 [AKF010010])
Type of switch drive		Motor drive
Rated control supply voltage Us at AC 50HZ	V	0 - 0
Rated control supply voltage Us at AC 60HZ	V	0 - 0
Rated control supply voltage Us at DC	V	110 - 130
Voltage type for actuating		DC

Апробации

Product Standards			UL489, CSA-C22.2 No. 5-09, IEC60947, CE marking
UL File No.			E140305
UL Category Control No.			DIHS
CSA File No.			022086
CSA Class No.			1437-01
North America Certification			UL listed, CSA certified
