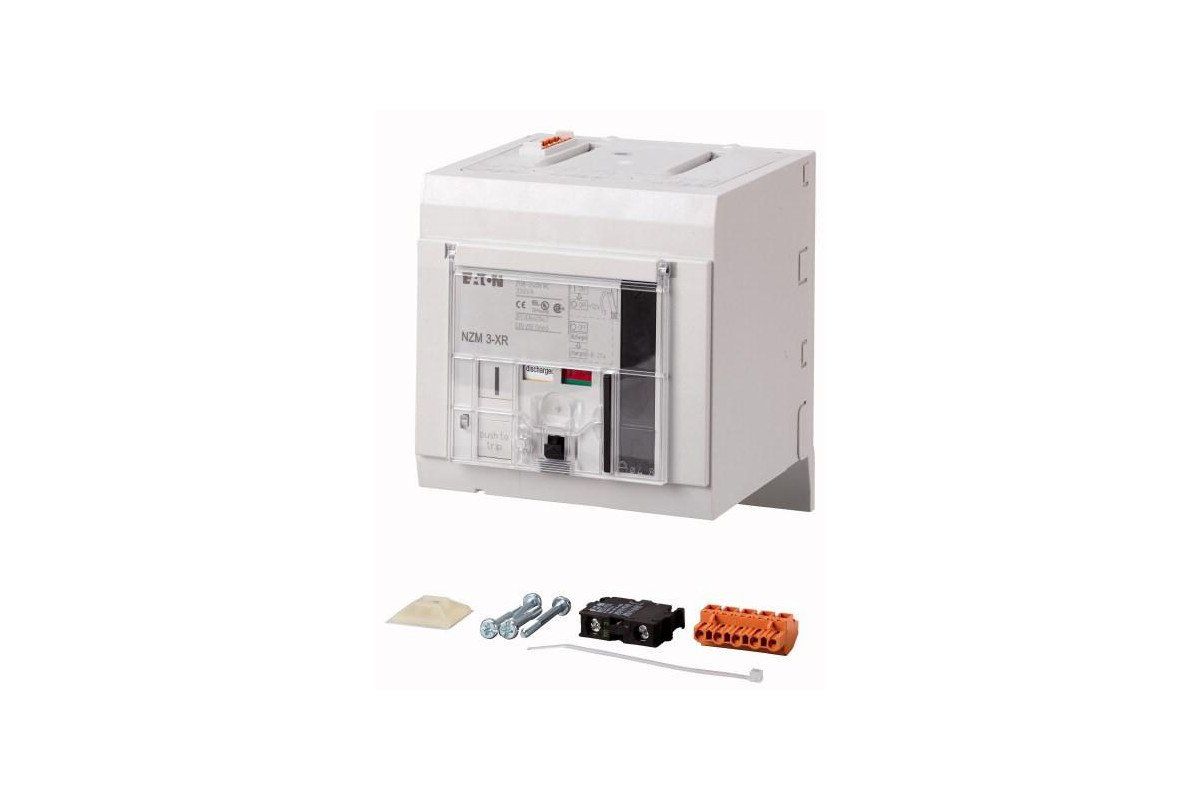

NZM3-XR220-250DC Моторный привод, напряжение управления 220..250В (DС)
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Технические характеристики
| Артикул | 259860 |
| Объем, дм3 | 3,332 |
| Масса, кг | 3,293 |
Программа поставок
| Ассортимент | Дополнительное оснащение | ||
| Принадлежности | Дистанционный привод, с возможностью синхронизации | ||
| Расчетная частота эксплуатации | DC | ||
| Стандарт/сертификат | UL/CSA, IEC | ||
| Типоразмер | NZM3 | ||
| Время включения | мс | 80 | |
| Время выключения | мс | 1000 | |
| Номинальное управляющее напряжение источника питания | Us | В | 220 - 250 V DC |
| Количество полюсов | 3-/4-полюсн. | ||
| Применяемое для | NZM3(-4) N(S)3(-4) | ||
| Информация по проектированию | Комбинирование с силовым разъединителем PN... невозможно Комбинирование двойного вспомогательного контакта M22-CK11(20/02) с дистанционным приводом NZM3-XR&hellip, невозможно | ||
| Информация по проектированию (каталог для перелистывания) | Замыкание контакта и электрические схемы |
Технические характеристики
| Дистанционный привод | |||
| Номинальное управляющее напряжение источника питания | Us | В | |
| постоянное напряжение | Us | В пост. тока | 220 - 250 |
| Рабочий диапазон | |||
| Переменное напряжение | x Us | 0.85 - 1.1 | |
| постоянное напряжение | x Us | 0.85 - 1.1 | |
| Расчетная рабочая мощность | |||
| постоянное напряжение | |||
| 24 В - 30 В пост. тока | P | W | 250 |
| Минимальная длительность команды | |||
| при включении | мс | 30 | |
| при выключении | мс | 250 | |
| Механический срок службы | Переключения | 15000 | |
| максимальная частота коммутаций | S/h | ||
| макс. частота коммутаций | S/h | 60 | |
| Поперечные сечения соединения | мм? | ||
| одно-/тонкопроволочный, с оконечной муфтой | мм2 | 0,75 - 2,5 | |
| AWG | 18 - 14 |
Bauartnachweis nach IEC/EN 61439
| Проверка конструкции IEC/EN 61439 | |||
| 10.2 твёрдость материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
| 10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
| 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
| 10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9 Свойства изоляции | |||
| 10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Motor operator for power circuit-breaker (EC001030) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV <, 1 kV) / Electrical drive for circuit breakers (ecl@ss8.1-27-37-04-12 [AKF010010]) | |||
| Type of switch drive | Motor drive | ||
| Rated control supply voltage Us at AC 50HZ | V | 0 - 0 | |
| Rated control supply voltage Us at AC 60HZ | V | 0 - 0 | |
| Rated control supply voltage Us at DC | V | 220 - 250 | |
| Voltage type for actuating | DC |
Апробации
| Product Standards | UL489, CSA-C22.2 No. 5-09, IEC60947, CE marking | ||
| UL File No. | E140305 | ||
| UL Category Control No. | DIHS | ||
| CSA File No. | 022086 | ||
| CSA Class No. | 1437-01 | ||
| North America Certification | UL listed, CSA certified |
Тип
- автоматический выключатель
Объем дм3
3,33
дм3
Время переключения м/с
- 30
Максимальная частота коммутаций S/h
- 60
Модель
NZM3-XR220-250DC
Бренд
Eaton
Вес
3,29 кг
Производитель
Eaton (Moeller)
Страна
Германия
Отзывы не найдены
