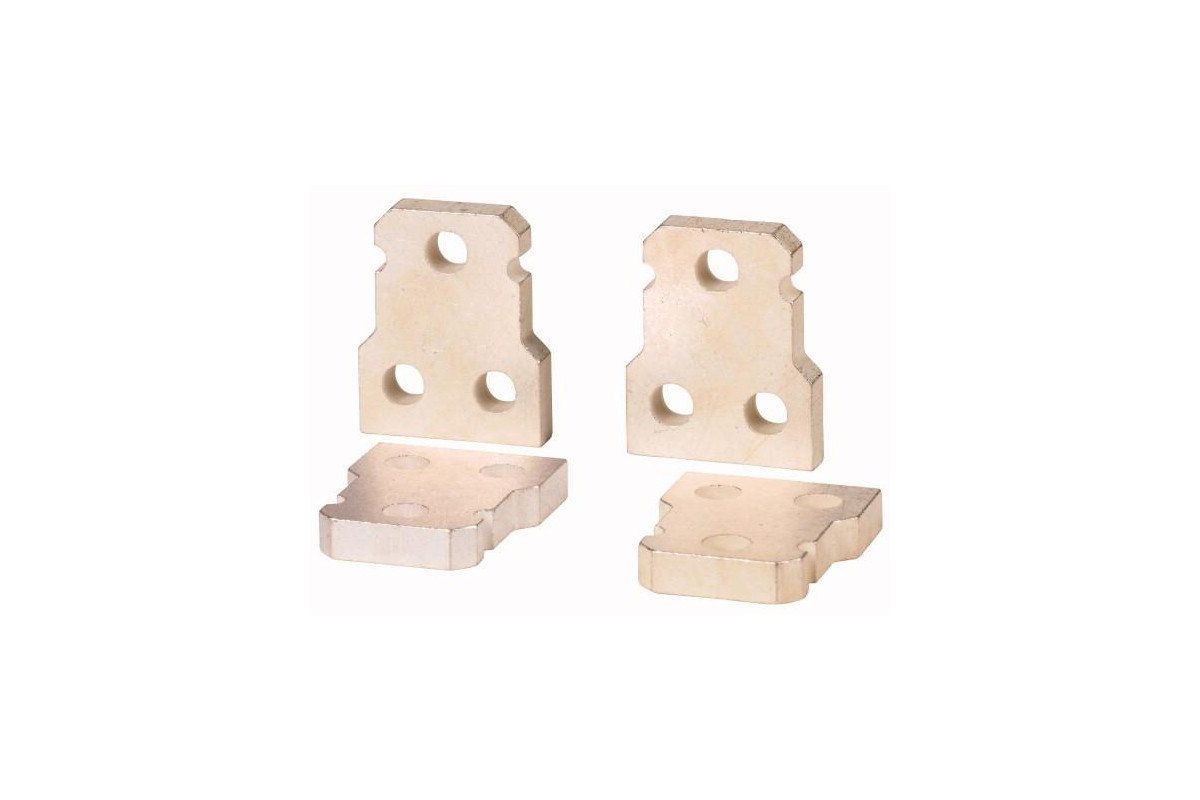

NZM4-4-XKM1 Адаптер присоединения шин, 4П, 1 отверстие

Написать отзыв
266815
10 дн.
Отложить
БрендEaton СтранаГермания
ООО "АльфаИнжиниринг" ИНН 7751019223
+7(926)321-11-22
Задать вопрос
Доставка
Варианты оплаты

Технические характеристики

Артикул266815
Объем, дм30,11
Масса, кг0,859

Программа поставок

Принадлежности Панель модуля
Описание 1 отверстие
Количество проводников 4-полюсн.
Применяемое для NZM4-4, N4-4
Поперечные сечения соединения
Тип провода
Медный/алюминиевый кабель Медные кабельные наконечники
Поперечные сечения соединения
тонкопроволочный мм21 x 120 - 300 2 x 95 - 300
AWG/kcmil мм21 x 250 - 600 2 x 000 - 600
Поперечные сечения соединения
Медная полоса Количество сегментов x ширина x толщина сегмента мм2(2 x) 10 x 40 x 1,0 (2 x) 10 x 50 x 1,0
Медная шина, ширина x толщина Ширинамм(2 x) 40 x 10 (2 x) 50 x 10
указания

Тип включает в себя детали для верхней и нижней стороны выключателя для 3- или 4-полюсных выключателей.

Для винтов M10. Можно рассверлить для винтов M12.

Использовать специальные кабельные наконечники в узком исполнении.

Возможна установка на выключатели с винтовым соединением.

Необходима изоляция крышкой NZM4(-4)-XKSA или разделителем фаз NZM4(-4)-XKP.

Bauartnachweis nach IEC/EN 61439

Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены.
10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0

Low-voltage industrial components (EG000017) / Connection vane/phase spreader (EC002019)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Component for low-voltage switching technology / Connection vane/phase spreader (ecl@ss8.1-27-37-13-05 [ACN990009])
Suitable for number of poles 4


Тип
  • автоматический выключатель
Объем дм3
0,11 дм3
Модель
NZM4-4-XKM1
Бренд
Eaton
Вес
0,86 кг
Производитель
Eaton (Moeller)
Страна
Германия
