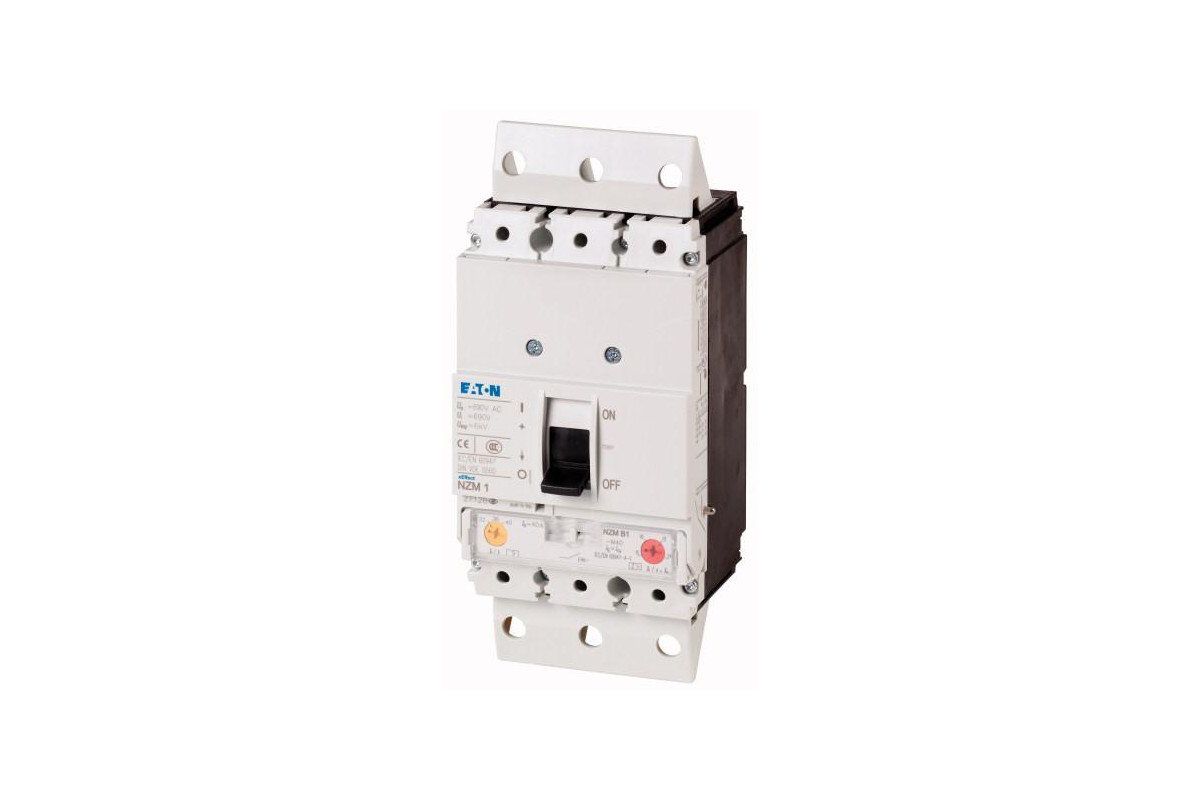

NZMB1-M100-SVE Втычной автоматический выключатель защиты двигателя, 100А, 3 полюса, откл. способность 25кА - купить недорого с доставкой

Технические характеристики

Артикул	112723
Объем, дм3	1,719
Масса, кг	1,192

Программа поставок

Ассортимент			Автоматические выключатели
Защитная функция			Защита двигателя
Стандарт/сертификат			IEC
Метод монтажа			Штекерная техника
Техника срабатывания			Термомагнитный расцепитель
Типоразмер			NZM1
Описание			с чувствительностью к выпадению фаз Класс расцепления 10 А IEC/EN 60947-4-1, IEC/EN 60947-2 Автоматические выключатели выполняют все требования категории применения AC-3.
Количество полюсов			3-полюсн.
Стандартное оснащение			Столбчатый зажим
Коммутационная способность
400/415 В 50 Гц	I_cu	кА	25
Расчетный рабочий ток = измеренный ток длительной нагрузки	I_n = I_u	A	100
диапазон установки
Расцепитель перегрузки
Расчетная эксплуатационная мощность AC-3 50/60 Гц
380 B 400 B	P	кВт	45
Расчетная эксплуатационная мощность AC-3 50/60 Гц
400 В	P	кВт	45
Расчетный рабочий ток AC-3 50/60 Гц
400 В	I_e	A	81

Технические характеристики

Общая информация
Стандарты и положения			IEC/EN 60947, VDE 0660
защита от прикосновения			защита от прикосновения пальцами и тыльной стороной кистей рук согласно VDE 0106 часть 100
Стойкость к климатическим воздействиям			Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей среды
Температура окружающей среды, хранение		°C	- 40 - + 70
Эксплуатация		°C	-25 - +70
Удароустойчивость (импульс полусинуса 10 мс) согласно IEC 60068-2-27		g	20 (импульс полусинуса 20 мс)
Безопасное разъединение согласно EN 61140
между вспомогательными контактами и цепями главного тока		В перем. тока	500
Между вспомогательными контактами		В перем. тока	300
Направление подвода питания			любая
Класс защиты
Устройство			в зоне блока управления: IP20 (основной вид защиты)
корпус			с рамкой: IP40 с поворотной ручкой с дверной муфтой: IP66
Соединительные клеммы			Тоннельная клемма: IP10 Разделитель фаз и ленточный зажим: IP00
Прочие технические характеристики (каталог для перелистывания)			Грузики Температурная характеристика, дерейтинг Потери эффективной мощности
Автоматические выключатели
Расчетный рабочий ток = измеренный ток длительной нагрузки	I_n = I_u	A	100
Номинальная устойчивость к импульсу	U_imp
Цепи главного тока		В	6000
Цепи вспомогательного тока		В	6000
Номинальное напряжение	U_e	В перем. тока	440
Категория перенапряжения / степень загрязнения			III/3
Номинальные выдерживаемые напряжения изоляции	U_i	В	690
Коммутационная способность
Расчетный ток короткого замыкания при включении	I_cm
240 В	I_cm	кА	63
400/415 В	I_cm	кА	53
440 B 50/60 Гц	I_cm	кА	53
Расчетная разрывная способность при коротком замыкании I_cn	I_cn
Icu согласно IEC/EN 60947 очередность включения O-t-CO	I_cu	кА
240 B 50/60 Гц	I_cu	кА	30
400/415 В 50/60 Гц	I_cu	кА	25
440 B 50/60 Гц	I_cu	кА	25
Ics согласно IEC/EN 60947 очередность включения O-t-CO-t-CO	I_cs	кА
240 B 50/60 Гц	I_cs	кА	30
400/415 В 50/60 Гц	I_cs	кА	25
440 B 50/60 Гц	I_cs	кА	18.5
			Максимальный входной предохранитель, если ожидаемый ток короткого замыкания в месте установки превышает коммутационную способность автоматического выключателя.
Категория применения согласно IEC/EN 60947-2			A
Расчетная включающая и отключающая способность
Расчетный рабочий ток	I_e	A
AC-1
380 B 400 B	I_e	A	100
415 В	I_e	A	100
AC-3
380 B 400 B	I_e	A	81
415 В	I_e	A	81
Механический срок службы (из него макс. 50% срабатываний, вызванных расцепителями минимального напряжения)	Переключения		20000
Электрический срок службы
AC-1
400 B 50/60 Гц	Переключения		7500
415 B 50/60 Гц	Переключения		7500
макс. частота коммутаций		S/h	120
Общее время отказа при коротком замыкании		мс	<, 10
Поперечные сечения соединения
Стандартное оснащение			Столбчатый зажим
Необходимое дополнительное оснащение			NZM1-XSVS
Провода круглого сечения Cu
Столбчатый зажим
одножильный		мм²	1 x (10 - 16) 2 x (6 - 16)
многожильный		мм²	1 x (10 - 70) ³⁾ 2 x (6-25)
			³⁾ В зависимости от производителя кабеля можно подключить кабель сечением до 95 мм?.
Тоннельная клемма
одножильный		мм²	1 x 16
многожильный		мм²
многожильный		мм²	1 x (25 - 95)
Винтовое соединение и подключение с задней стороны
непосредственно на переключателе
одножильный		мм²	1 x (10 - 16) 2 x (6 - 16)
многожильный		мм²	1 x (25 - 70) ³⁾ 2 x 25
			³⁾ В зависимости от производителя кабеля можно подключить кабель сечением до 95 мм?.
Ал. провода, мед. кабели

одножильный		мм²	1 x 16
многожильный		мм²
многожильный		мм²	1 x (25 - 95)
Медная полоса (количество сегментов x ширина x толщина сегмента)
Столбчатый зажим
	мин.	мм	2 x 9 x 0.8
	макс.	мм	9 x 9 x 0.8
Медная шина (ширина x толщина)	мм
Винтовое соединение и подключение с задней стороны
Винтовое соединение			M6
непосредственно на переключателе
	мин.	мм	12 x 5
	макс.	мм	16 x 5
Управляющие провода
		мм²	1 x (0,75 - 2,5) 2 x (0,75 - 1,5)

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности	I_n	A	100
Потеря мощности оборудования, в зависимости от тока	sub>,vid	W	23.85
Мин. рабочая температура		°C	-25
Макс. рабочая температура		°C	70
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость			Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции			Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве			Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве			Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению			Требования производственного стандарта выполнены.
10.2.5 Подъём			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки			Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока			Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев			Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция			Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0

>,td >,Rated operating voltage

Low-voltage industrial components (EG000017) / Motor protection circuit-breaker (EC000074)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV <, 1 kV) / Motor protection circuit-breaker (ecl@ss8.1-27-37-04-01 [AGZ529013])
Overload release current setting		A	80 - 100
Adjustment range undelayed short-circuit release		A	800 - 1250
Thermal protection			Yes
Phase failure sensitive			Yes
Switch off technique
	V	440 - 440
Rated permanent current Iu		A	100
Rated operation power at AC-3, 230 V		kW	30
Rated operation power at AC-3, 400 V		kW	55
Type of electrical connection of main circuit			-
Type of control element			Rocker lever
Device construction			Built-in device plug-in technique
With integrated auxiliary switch			No
With integrated under voltage release			No
Number of poles			3
Rated short-circuit breaking capacity lcu at 400 V, AC		kA	25
Degree of protection (IP)			IP20
Height		mm	201
Width		mm	95
Depth		mm	90
