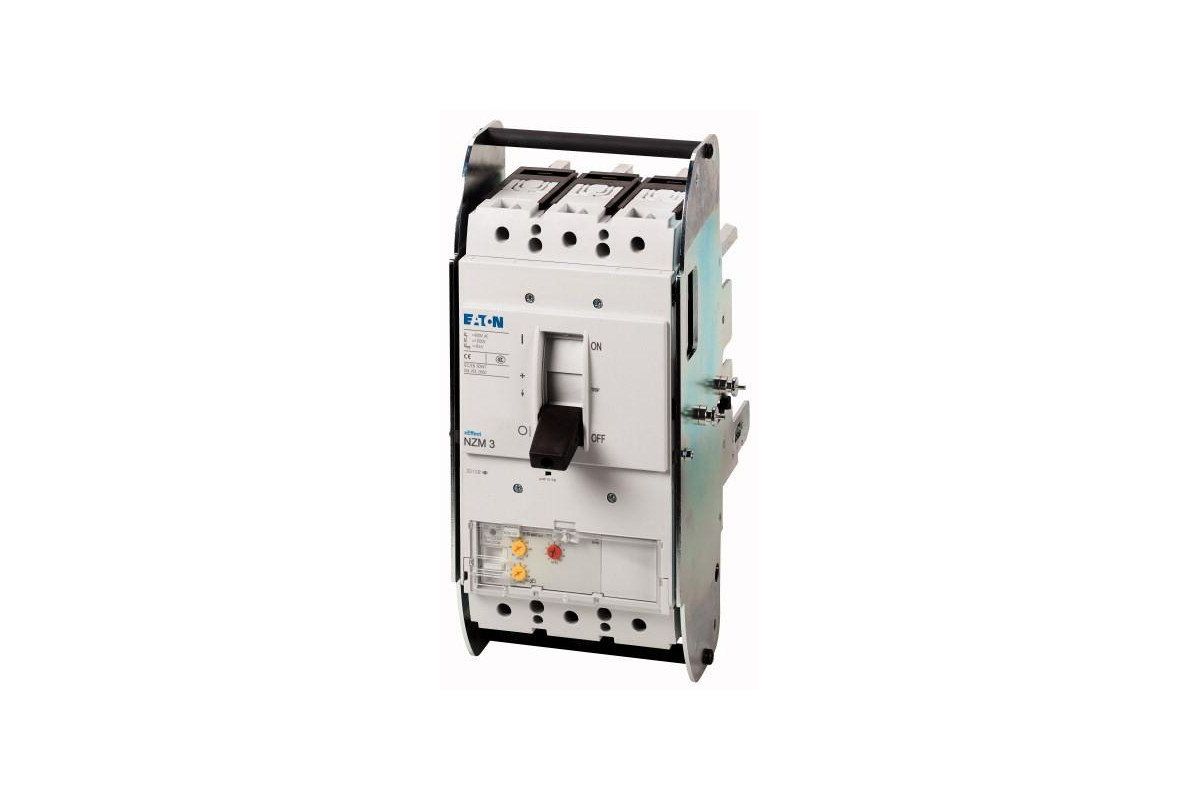

NZMH3-ME450-AVE Выкатной автоматический выключатель защиты двигателя 450А, 3 полюса, откл.способность 150кА, электронный расцепитель защиты двигателя

Быстро и качественно доставляем

Наша компания производит доставку по всей России и ближнему зарубежью

Гарантия качества и сервисное обслуживание

Мы предлагаем только те товары, в качестве которых мы уверены

Возврат товара в течение 30 дней

У вас есть 30 дней, для того чтобы протестировать вашу покупку

Артикул	110857
Объем, дм3	16,643
Масса, кг	17,34

Ассортимент			Автоматические выключатели
Защитная функция			Защита двигателя
Стандарт/сертификат			IEC
Метод монтажа			Выдвижной вариант монтажа
Техника срабатывания			Электронный расцепитель
Типоразмер			NZM3
Описание			IEC/EN 60947-4-1, IEC/EN 60947-2 Автоматические выключатели выполняют все требования категории применения AC-3. Измерение эффективных значений и „термическая память“ регулируемая настройка степени инерции tr: 2 – 20 с. при 6 x Ir, а также бесконечно (без расцепителя перегрузки) Все характеристики AC-3 действительны для прямого рабочего переключения автоматическим выключателем. Если рабочее переключение AC-3 выполняется, например, контактором, для автоматического выключателя расчетный ток длительной нагрузки составляет In = Iu.
Количество полюсов			3-полюсн.
Стандартное оснащение			Винтовое соединение
Коммутационная способность
400/415 В 50 Гц	I_cu	кА	150
Расчетный рабочий ток = измеренный ток длительной нагрузки	I_n= I_u	A	450
диапазон установки
Расцепитель перегрузки
Расчетная эксплуатационная мощность AC-3 50/60 Гц
380 B 400 B	P	кВт	250
660 B 690 B	P	кВт	450
Расчетная эксплуатационная мощность AC-3 50/60 Гц
400 В	P	кВт	250
660 B 690 B	P	кВт	450
Расчетный рабочий ток AC-3 50/60 Гц
400 В	I_e	A	437
690 В		A	446

Общая информация
Стандарты и положения			IEC/EN 60947, VDE 0660
защита от прикосновения			защита от прикосновения пальцами и тыльной стороной кистей рук согласно VDE 0106 часть 100
Стойкость к климатическим воздействиям			Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей среды
Температура окружающей среды, хранение		°C	- 40 - + 70
Эксплуатация		°C	-25 - +70
Удароустойчивость (импульс полусинуса 10 мс) согласно IEC 60068-2-27		g	20 (импульс полусинуса 20 мс)
Безопасное разъединение согласно EN 61140
между вспомогательными контактами и цепями главного тока		В перем. тока	500
Между вспомогательными контактами		В перем. тока	300
Вес		кг	6.34
Направление подвода питания			любая
Класс защиты
Устройство			в зоне блока управления: IP20 (основной вид защиты)
корпус			с рамкой: IP40 с поворотной ручкой с дверной муфтой: IP66
Соединительные клеммы			Тоннельная клемма: IP10 Разделитель фаз и ленточный зажим: IP00
Прочие технические характеристики (каталог для перелистывания)			Грузики Температурная характеристика, дерейтинг Потери эффективной мощности
Автоматические выключатели
Расчетный рабочий ток = измеренный ток длительной нагрузки	I_n = I_u	A	450
Номинальная устойчивость к импульсу	U_imp
Цепи главного тока		В	8000
Цепи вспомогательного тока		В	6000
Номинальное напряжение	U_e	В перем. тока	690
Категория перенапряжения / степень загрязнения			III/3
Номинальные выдерживаемые напряжения изоляции	U_i	В	1000
Коммутационная способность
Расчетный ток короткого замыкания при включении	I_cm
240 В	I_cm	кА	330
400/415 В	I_cm	кА	330
440 B 50/60 Гц	I_cm	кА	286
525 B 50/60 Гц	I_cm	кА	143
690 B 50/60 Гц	I_cm	кА	74
Расчетная разрывная способность при коротком замыкании I_cn	I_cn
Icu согласно IEC/EN 60947 очередность включения O-t-CO	I_cu	кА
240 B 50/60 Гц	I_cu	кА	150
400/415 В 50/60 Гц	I_cu	кА	150
440 B 50/60 Гц	I_cu	кА	130
525 B 50/60 Гц	I_cu	кА	65
690 B 50/60 Гц	I_cu	кА	35
Ics согласно IEC/EN 60947 очередность включения O-t-CO-t-CO	I_cs	кА
240 B 50/60 Гц	I_cs	кА	150
400/415 В 50/60 Гц	I_cs	кА	150
440 B 50/60 Гц	I_cs	кА	130
525 B 50/60 Гц	I_cs	кА	33
690 B 50/60 Гц	I_cs	кА	9
			Максимальный входной предохранитель, если ожидаемый ток короткого замыкания в месте установки превышает коммутационную способность автоматического выключателя.
Номинальная устойчивость к токовым нагрузкам при коротком замыкании
t = 0,3 с	I_cw	кА	3.3
t = 1 с	I_cw	кА	3.3
Категория применения согласно IEC/EN 60947-2			A
Расчетная включающая и отключающая способность
Расчетный рабочий ток	I_e	A
AC-1
380 B 400 B	I_e	A	450
415 В	I_e	A	450
690 В	I_e	A	450
AC-3
380 B 400 B	I_e	A	437
415 В	I_e	A	437
660 B 690 B	I_e	A	446
Механический срок службы (из него макс. 50% срабатываний, вызванных расцепителями минимального напряжения)	Переключения		15000
Электрический срок службы
AC-1
400 B 50/60 Гц	Переключения		5000
415 B 50/60 Гц	Переключения		5000
690 B 50/60 Гц	Переключения		3000
AC-3
400 B 50/60 Гц	Переключения		2000
415 B 50/60 Гц	Переключения		2000
690 B 50/60 Гц	Переключения		2000
макс. частота коммутаций		S/h	60
Общее время отказа при коротком замыкании		мс	<, 10
Поперечные сечения соединения
Стандартное оснащение			Винтовое соединение
Необходимое дополнительное оснащение			NZM3-XAVS
Провода круглого сечения Cu
Столбчатый зажим
одножильный		мм²	2 x 16
многожильный		мм²	1 x (35 - 240) 2 x (25-120)
Тоннельная клемма
многожильный		мм²
многожильный		мм²	1 x (25 - 185)
Двойное отверстие		мм²	1 x (50 - 240) 2 x (50 - 240)
Винтовое соединение и подключение с задней стороны
непосредственно на переключателе
одножильный		мм²	1 x 16 2 x (10 - 16)
многожильный		мм²	1 x (25 - 240) 2 x (25 - 240)
Ал. провода, мед. кабели

одножильный		мм²	1 x 16
многожильный		мм²
многожильный		мм²	1 x (25 - 185) ²⁾
			²⁾ В зависимости от производителя кабеля можно подключить кабель сечением до 240 мм?.
Двойное отверстие		мм²	1 x (50 - 240) 2 x (50 - 240)
Винтовое соединение и подключение с задней стороны
Медная полоса, перфорированная	мин.	мм	6 x 16 x 0,8
Медная полоса, перфорированная	макс.	мм	10 x 32 x 1,0 + 5 x 32 x 1,0
Расширение ширины подключения		мм	(2 x) 10 x 50 x 1.0
Медная полоса (количество сегментов x ширина x толщина сегмента)
Столбчатый зажим
	мин.	мм	6 x 16 x 0.8
	макс.	мм	10 x 24 x 1.0 + 5 x 24 x 1.0 (2 x) 8 x 24 x 1.0
Винтовое соединение и подключение с задней стороны
Медная полоса, перфорированная	мин.	мм	6 x 16 x 0,8
Медная полоса, перфорированная	макс.	мм	10 x 32 x 1,0 + 5 x 32 x 1,0
Расширение ширины подключения		мм	(2 x) 10 x 50 x 1.0
Медная шина (ширина x толщина)	мм
Винтовое соединение и подключение с задней стороны
Винтовое соединение			M10
непосредственно на переключателе
	мин.	мм	20 x 5
	макс.	мм	16 x 5
Расширение ширины подключения		мм
Расширение ширины подключения	макс.	мм	2 x (10 x 50)

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности	I_n	A	450
Потеря мощности оборудования, в зависимости от тока	sub>,vid	W	60.75
Мин. рабочая температура		°C	-25
Макс. рабочая температура		°C	70
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость			Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции			Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве			Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве			Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению			Требования производственного стандарта выполнены.
10.2.5 Подъём			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки			Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока			Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев			Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция			Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Low-voltage industrial components (EG000017) / Motor protection circuit-breaker (EC000074)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV <, 1 kV) / Motor protection circuit-breaker (ecl@ss8.1-27-37-04-01 [AGZ529013])
Overload release current setting	A	225 - 450
Adjustment range undelayed short-circuit release	A	450 - 6300
Thermal protection		Yes
Phase failure sensitive		Yes
Switch off technique		Electronic
Rated operating voltage	V	690 - 690
Rated permanent current Iu	A	450
Rated operation power at AC-3, 230 V	kW	132
Rated operation power at AC-3, 400 V	kW	250
Type of electrical connection of main circuit		Screw connection
Type of control element		Rocker lever
Device construction		Built-in device slide-in technique (withdrawable)
With integrated auxiliary switch		No
With integrated under voltage release		No
Number of poles		3
Rated short-circuit breaking capacity lcu at 400 V, AC	kA	150
Degree of protection (IP)		IP20
Height	mm	346
Width	mm	185
Depth	mm	260

Технические характеристики

Программа поставок

Технические характеристики

Bauartnachweis nach IEC/EN 61439

Технические характеристики согласно ETIM 6.0
