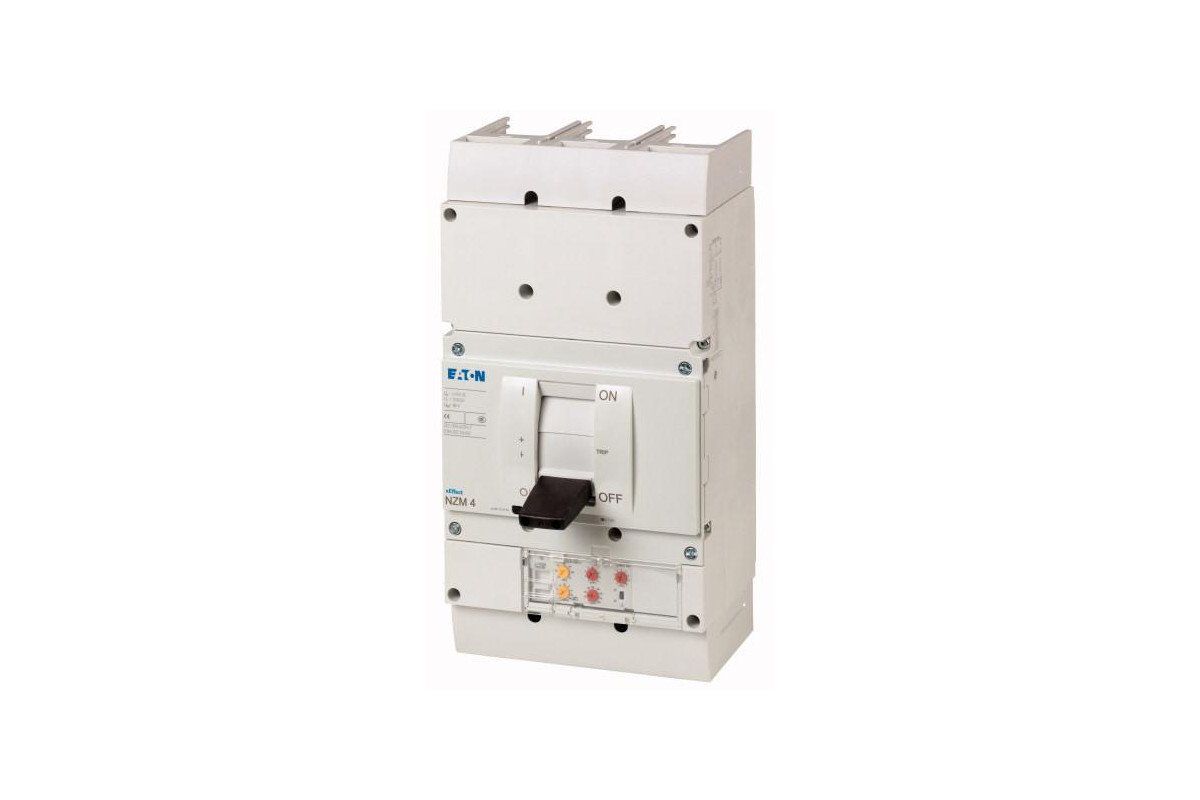

NZMH4-VE1000-S1 Автоматический выключатель 1000А, 1000В АС, 3 полюса, откл.способность 85кА, селективный расцепитель - купить недорого с доставкой

Технические характеристики

Артикул	290377
Объем, дм3	17,431
Масса, кг	21

Программа поставок

Ассортимент			Автоматические выключатели
Защитная функция			Защита установок, кабелей, селективная и генераторная защита
Стандарт/сертификат			IEC
Метод монтажа			Фиксированная установка
Техника срабатывания			Электронный расцепитель
Типоразмер			NZM4
Описание			Измерение эффективных значений и „термическая память“ регулируемая настройка степени инерции tr: 2 – 20 с. при 6 x Ir, а также бесконечно (без расцепителя перегрузки) регулируемое время задержки tsd: уровни: 0, 20, 60, 100, 200, 300, 500, 750, 1000 мс i²t-постоянная функция: переключается Техника присоединения NZM...S1: требуется крышка NZM...XKSA
Количество полюсов			3-полюсн.
Стандартное оснащение			Винтовое соединение
Расчетный рабочий ток = измеренный ток длительной нагрузки	I_n = I_u	A	1000
Коммутационная способность
1000 B 50/60 Гц	I_cs	кА	20
диапазон установки
Расцепитель перегрузки

Технические характеристики

Силовые разъединители
Номинальная устойчивость к импульсу	U_imp
Цепи главного тока		В	8000
Цепи вспомогательного тока		В	6000
Номинальное напряжение	U_e	В перем. тока	1000
Расчетный рабочий ток = измеренный ток длительной нагрузки	I_n = I_u	A	1000
измеренный ток длительной нагрузки	I_u	A
IEC/EN 60947-3	I_u	A	1000
			Данные о измеренном токе длительной нагрузки действительны при 40° C.
Категория перенапряжения / степень загрязнения			III/3
Номинальные выдерживаемые напряжения изоляции	U_i	В	1000
категория применения			A/B
Температура окружающей среды
Температура окружающей среды, хранение		°C	- 40 - + 70
Эксплуатация		°C	-25 - +70
Расчетный ток короткого замыкания при включении
1000 B 50/60 Гц	I_cm	кА	40
Расчетная разрывная способность при коротком замыкании I_cn
Icu согласно IEC/EN 60947 очередность включения O-t-CO	I_cu	кА
1000 B 50/60 Гц	I_cs	кА	20
Ics согласно IEC/EN 60947 очередность включения O-t-CO-t-CO	I_cs	кА
1000 В переменного тока	I_cs	кА	15
Номинальная устойчивость к токовым нагрузкам при коротком замыкании
t = 0,3 с	I_cw	кА	19.2
t = 1 с	I_cw	кА	19.2
Механический срок службы	Переключения		10000
макс. частота коммутаций		S/h	60
			Механический срок службы: из этого макс. 50% разрешения через расцепитель A/U
Электрический срок службы
1000 B 50/60 Гц	Переключения		500
Поперечные сечения соединения
Стандартное оснащение			Винтовое соединение
Провода круглого сечения Cu
Тоннельная клемма
многожильный		мм²
4 отверстие		мм²	4 x (50 - 240)
Винтовое соединение и подключение с задней стороны
Панель модуля
1 отверстие	мин.	мм²	1 x (185 - 240)
1 отверстие	макс.	мм²	2 x (70 - 185)
Панель модуля
2 отверстие	мин.	мм²	4 x 50
2 отверстие	макс.	мм²	4 x (35 - 185)
Расширение ширины подключения		мм²
Расширение ширины подключения		мм²	2 x 240 6 x (70 - 240)
Ал. провода, мед. кабели

многожильный		мм²
4 отверстие		мм²	4 x (50 - 240)
Винтовое соединение и подключение с задней стороны
Медная полоса, перфорированная	мин.	мм	(2 x) 10 x 50 x 1,0
Медная полоса, перфорированная	макс.	мм	(2 x) 10 x 50 x 1,0
Расширение ширины подключения		мм	(2 x) 10 x 80 x 1.0
Медная полоса (количество сегментов x ширина x толщина сегмента)
Клемма подключения плоского кабеля простая
	мин.	мм	6 x 16 x 0,8
	макс.	мм	(2 x) 10 x 32 x 1,0
Панель модуля
1 отверстие		мм	(2 x) 10 x 50 x 1.0
Винтовое соединение и подключение с задней стороны
Медная полоса, перфорированная	мин.	мм	(2 x) 10 x 50 x 1,0
Медная полоса, перфорированная	макс.	мм	(2 x) 10 x 50 x 1,0
Расширение ширины подключения		мм	(2 x) 10 x 80 x 1.0
Медная шина (ширина x толщина)	мм
Винтовое соединение и подключение с задней стороны
Винтовое соединение			M10
непосредственно на переключателе
	мин.	мм	25 x 5
	макс.	мм	2 x (50 x 10) 2 x (80 x 10)
Панель модуля
1 отверстие	мин.	мм	25 x 5
1 отверстие	макс.	мм	2 x (50 x 10)
Панель модуля
2 отверстие		мм	2 x (50 x 10)
Расширение ширины подключения		мм
Расширение ширины подключения	мин.	мм	60 x 10
Расширение ширины подключения	макс.	мм	2 x (80 x 10)
Управляющие провода
		мм²	1 x (0,75 - 2,5) 2 x (0,75 - 1,5)

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности	I_n	A	1000
Потеря мощности оборудования, в зависимости от тока	sub>,vid	W	111
Мин. рабочая температура		°C	-25
Макс. рабочая температура		°C	70
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость			Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции			Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве			Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве			Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению			Требования производственного стандарта выполнены.
10.2.5 Подъём			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки			Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока			Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев			Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция			Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0

Low-voltage industrial components (EG000017) / Power circuit-breaker for trafo/generator/installation prot. (EC000228)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV <, 1 kV) / Circuit breaker for power transformer, generator and system protection (ecl@ss8.1-27-37-04-09 [AJZ716010])
Rated permanent current Iu	A	1000
Rated voltage	V	1000 - 1000
Rated short-circuit breaking capacity lcu at 400 V, 50 Hz	kA	85
Overload release current setting	A	500 - 1000
Adjustment range short-term delayed short-circuit release	A	1000 - 1000
Adjustment range undelayed short-circuit release	A	2000 - 12000
Integrated earth fault protection		No
Type of electrical connection of main circuit		Screw connection
Device construction		Built-in device fixed built-in technique
Suitable for DIN rail (top hat rail) mounting		No
DIN rail (top hat rail) mounting optional		No
Number of auxiliary contacts as normally closed contact		0
Number of auxiliary contacts as normally open contact		0
Number of auxiliary contacts as change-over contact		0
Switched-off indicator available		No
With under voltage release		No
Number of poles		3
Position of connection for main current circuit		Front side
Type of control element		Rocker lever
Complete device with protection unit		Yes
Motor drive integrated		No
Motor drive optional		Yes
Degree of protection (IP)		IP20
