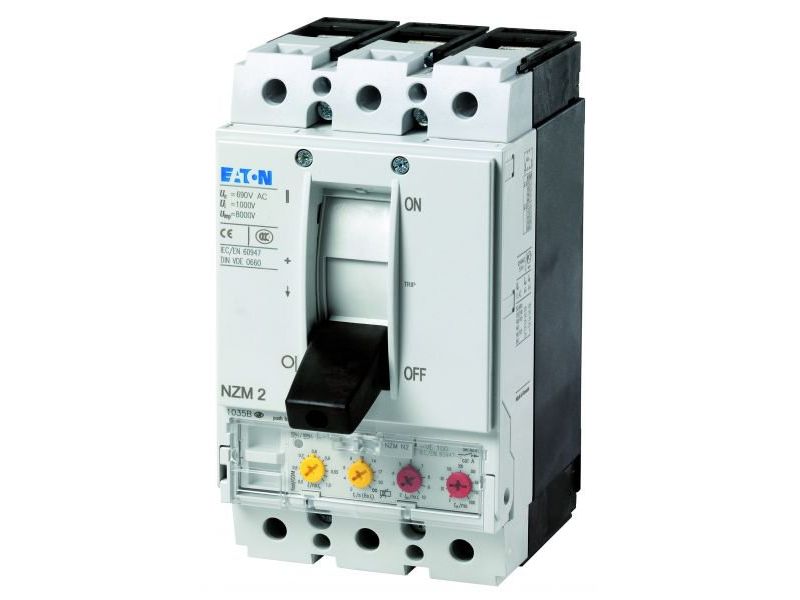

NZMN2-A200 Автоматический выключатель 200А, 3 полюса, откл.способность 50кА, диапазон уставки 160...200А - купить недорого с доставкой

Технические характеристики

Артикул	259093
Габариты, ШхВхГ, мм	149x105x184
Объем, дм3	2.879
Масса, кг	2.441

Программа поставок

Ассортимент			Автоматические выключатели
Защитная функция			Защита установок и проводки
Стандарт/сертификат			IEC
Метод монтажа			Фиксированная установка
Техника срабатывания			Термомагнитный расцепитель
Типоразмер			NZM2
Количество полюсов			3-полюсн.
Стандартное оснащение			Винтовое соединение
Коммутационная способность
400/415 В 50/60 Гц	I_cu	кА	50
Расчетный рабочий ток = измеренный ток длительной нагрузки
Расчетный рабочий ток = измеренный ток длительной нагрузки	I_n = I_u	A	200
диапазон установки
Расцепитель перегрузки

Технические характеристики

Общая информация

Стандарты и положения

IEC/EN 60947, VDE 0660

защита от прикосновения

защита от прикосновения пальцами и тыльной стороной кистей рук согласно VDE 0106 часть 100

Стойкость к климатическим воздействиям

Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78
Влажный нагрев, циклический, в соответствии с IEC 60068-2-30

Температура окружающей среды

°C

Температура окружающей среды, хранение

°C

- 40 - + 80

Эксплуатация

°C

-25 - +70

Удароустойчивость (импульс полусинуса 10 мс) согласно IEC 60068-2-27

g

20 (импульс полусинуса 20 мс)

Безопасное разъединение согласно EN 61140

между вспомогательными контактами и цепями главного тока

В перем. тока

500

Между вспомогательными контактами

В перем. тока

300

Вес

кг

2.345

Направление подвода питания

любая

Класс защиты

Устройство

в зоне блока управления: IP20 (основной вид защиты)

корпус

с рамкой: IP40
с поворотной ручкой с дверной муфтой: IP66

Соединительные клеммы

Тоннельная клемма: IP10
Разделитель фаз и ленточный зажим: IP00

Прочие технические характеристики (каталог для перелистывания)

Грузики
Температурная характеристика, дерейтинг
Потери эффективной мощности

Автоматические выключатели

Расчетный рабочий ток = измеренный ток длительной нагрузки

I_n = I_u

A

200

Номинальная устойчивость к импульсу

U_imp

Цепи главного тока

В

8000

Цепи вспомогательного тока

В

6000

Номинальное напряжение

U_e

В перем. тока

690

Номинальное напряжение

U_e

В пост. тока

750

Категория перенапряжения / степень загрязнения

III/3

Номинальные выдерживаемые напряжения изоляции

U_i

В

1000

Коммутационная способность

Расчетный ток короткого замыкания при включении

I_cm

240 В

I_cm

кА

187

400/415 В

I_cm

кА

105

440 B 50/60 Гц

I_cm

кА

74

525 B 50/60 Гц

I_cm

кА

53

690 B 50/60 Гц

I_cm

кА

40

Расчетная разрывная способность при коротком замыкании I_cn

I_cn

Icu согласно IEC/EN 60947 очередность включения O-t-CO

I_cu

кА

240 B 50/60 Гц

I_cu

кА

85

400/415 В 50/60 Гц

I_cu

кА

50

440 B 50/60 Гц

I_cu

кА

35

525 B 50/60 Гц

I_cu

кА

25

690 B 50/60 Гц

I_cu

кА

20

500 В пост. тока

I_cu

кА

30

750 В пост. тока

I_cu

кА

30

Ics согласно IEC/EN 60947 очередность включения O-t-CO-t-CO

I_cs

кА

240 B 50/60 Гц

I_cs

кА

85

400/415 В 50/60 Гц

I_cs

кА

50

440 B 50/60 Гц

I_cs

кА

35

525 B 50/60 Гц

I_cs

кА

25

690 B 50/60 Гц

I_cs

кА

5

Максимальный входной предохранитель, если ожидаемый ток короткого замыкания в месте установки превышает коммутационную способность автоматического выключателя.

Номинальная устойчивость к токовым нагрузкам при коротком замыкании

t = 0,3 с

I_cw

кА

1.9

t = 1 с

I_cw

кА

1.9

Категория применения согласно IEC/EN 60947-2

A

Расчетная включающая и отключающая способность

Расчетный рабочий ток

I_e

A

AC-1

380 B 400 B

I_e

A

200

415 В

I_e

A

200

690 В

I_e

A

200

AC-3

380 B 400 B

I_e

A

200

415 В

I_e

A

200

660 B 690 B

I_e

A

200

DC-1

500 В пост. тока

I_e

A

200

750 В пост. тока

I_e

A

200

DC-3

500 В пост. тока

I_e

A

200

750 В пост. тока

I_e

A

200

Механический срок службы (из него макс. 50% срабатываний, вызванных расцепителями минимального напряжения)

Переключения

20000

Электрический срок службы

AC-1

400 B 50/60 Гц

Переключения

10000

415 B 50/60 Гц

Переключения

10000

690 B 50/60 Гц

Переключения

7500

AC-3

400 B 50/60 Гц

Переключения

6500

415 B 50/60 Гц

Переключения

6500

690 B 50/60 Гц

Переключения

5000

DC-1

500 В пост. тока

Переключения

7500

750 В пост. тока

Переключения

7500

DC-3

500 В пост. тока

Переключения

3000

750 В пост. тока

Переключения

3000

макс. частота коммутаций

S/h

120

Электрические тепловые потери на полюс при I_uотносительно макс. номинального тока для данного типоразмера

W

19

Для электрических тепловых потерь на полюс данные сведения относятся к макс. номинальному току для данного типоразмера

Общее время отказа при коротком замыкании

мс

<, 10

Поперечные сечения соединения

Стандартное оснащение

Винтовое соединение

Обзор

Базовое оснащение
	Столбчатый зажим		-	-	-
	Винтовое соединение	-
Дополнительное оснащение
	Столбчатые зажимы	-			-
	Винтовое соединение		-	-
	Тоннельные клеммы
	Подключение с задней стороны
	Подключение плоского провода	-	-	-

Провода круглого сечения Cu

Столбчатый зажим

одножильный

мм²

1 x (10 - 16)
2 x (6-16)

многожильный

мм²

1 x (25 - 185)
2 x (25 - 70)

Тоннельная клемма

одножильный

мм²

1 x 16

многожильный

мм²

многожильный

мм²

1 x (25 - 185)

Винтовое соединение и подключение с задней стороны

непосредственно на переключателе

одножильный

мм²

1 x (10 - 16)
2 x (10 - 16)

многожильный

мм²

1 x (10 - 16)
2 x (6 - 16)

Ал. провода, мед. кабели

одножильный

мм²

1 x 16

многожильный

мм²

многожильный

мм²

1 x (25 - 185)

Винтовое соединение и подключение с задней стороны

Медная полоса, перфорированная

мин.

мм

2 x 16 x 0,8

Медная полоса, перфорированная

макс.

мм

10 x 24 x 0,8

Медная полоса (количество сегментов x ширина x толщина сегмента)

Столбчатый зажим

мин.

мм

2 x 9 x 0.8

макс.

мм

10 x 16 x 0.8
(2x) 8 x 15.5 x 0,8

Винтовое соединение и подключение с задней стороны

Медная полоса, перфорированная

мин.

мм

2 x 16 x 0,8

Медная полоса, перфорированная

макс.

мм

10 x 24 x 0,8

Медная шина (ширина x толщина)

мм

Винтовое соединение и подключение с задней стороны

Винтовое соединение

M8

непосредственно на переключателе

мин.

мм

16 x 5

макс.

мм

24 x 8

Управляющие провода

мм²

1 x (0,75 - 2,5)
2 x (0,75 - 1,5)

Базовое оснащение

Столбчатый зажим

-

Винтовое соединение

-

Дополнительное оснащение

Столбчатые зажимы

-

Винтовое соединение

-

Тоннельные клеммы

Подключение с задней стороны

Подключение плоского провода

-

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности	I_n	A	200
Потеря мощности оборудования, в зависимости от тока	P_vid	W	48
Мин. рабочая температура		°C	-25
Макс. рабочая температура		°C	70
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость			Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции			Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве			Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве			Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению			Требования производственного стандарта выполнены.
10.2.5 Подъём			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки			Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока			Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев			Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция			Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0

Low-voltage industrial components (EG000017) / Power circuit-breaker for trafo/generator/installation prot. (EC000228)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV <, 1 kV) / Circuit breaker for power transformer, generator and system protection (ecl@ss8.1-27-37-04-09 [AJZ716010])
Rated permanent current Iu	A	200
Rated voltage	V	690 - 690
Rated short-circuit breaking capacity lcu at 400 V, 50 Hz	kA	50
Overload release current setting	A	160 - 200
Adjustment range short-term delayed short-circuit release	A	0 - 0
Adjustment range undelayed short-circuit release	A	1200 - 2000
Integrated earth fault protection		No
Type of electrical connection of main circuit		Screw connection
Device construction		Built-in device fixed built-in technique
Suitable for DIN rail (top hat rail) mounting		No
DIN rail (top hat rail) mounting optional		Yes
Number of auxiliary contacts as normally closed contact		0
Number of auxiliary contacts as normally open contact		0
Number of auxiliary contacts as change-over contact		0
Switched-off indicator available		No
With under voltage release		No
Number of poles		3
Position of connection for main current circuit		Front side
Type of control element		Rocker lever
Complete device with protection unit		Yes
Motor drive integrated		No
Motor drive optional		Yes
Degree of protection (IP)		IP20
