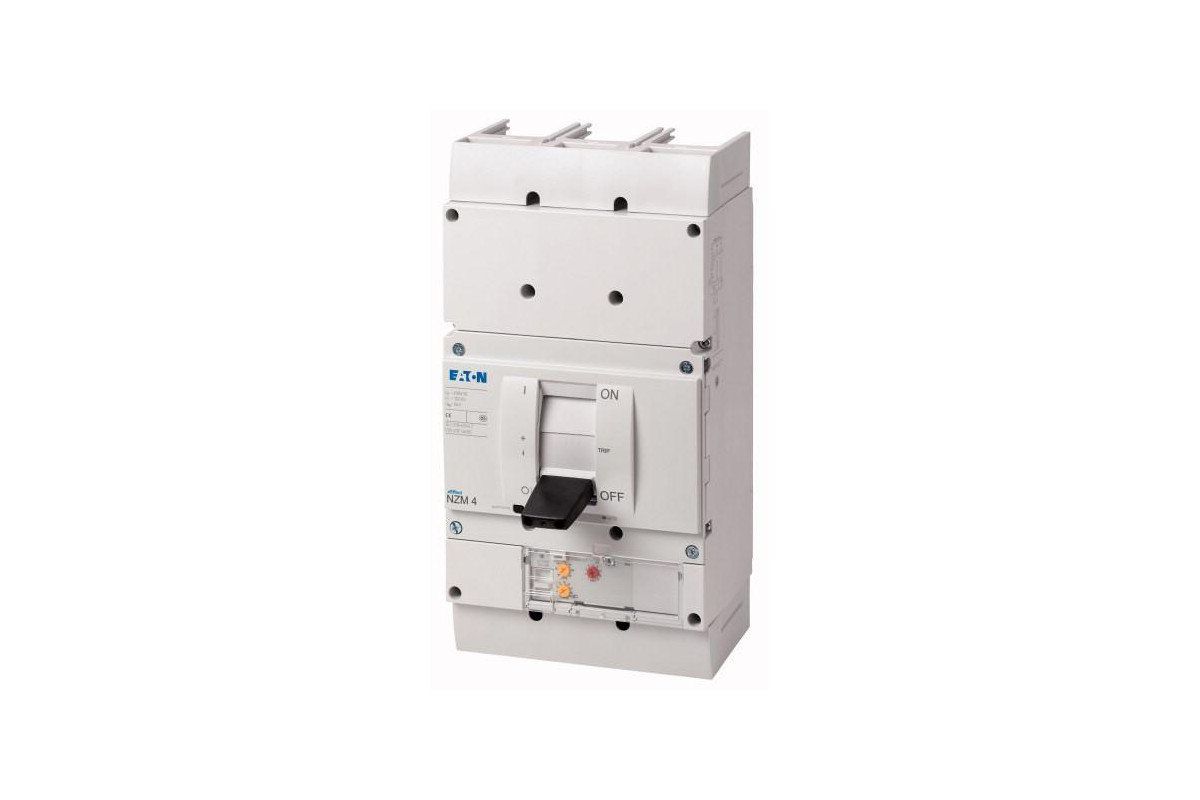

NZMN4-ME550 Автоматический выключатель защиты двигателя 550А, 3 полюса, откл.способность 50кА, электронный расцепитель

Быстро и качественно доставляем

Наша компания производит доставку по всей России и ближнему зарубежью

Гарантия качества и сервисное обслуживание

Мы предлагаем только те товары, в качестве которых мы уверены

Возврат товара в течение 30 дней

У вас есть 30 дней, для того чтобы протестировать вашу покупку

Артикул	265783
Объем, дм3	17,431
Масса, кг	19

Ассортимент			Автоматические выключатели
Защитная функция			Защита двигателя
Стандарт/сертификат			IEC
Метод монтажа			Фиксированная установка
Техника срабатывания			Электронный расцепитель
Типоразмер			NZM4
Описание			IEC/EN 60947-4-1, IEC/EN 60947-2 Автоматические выключатели выполняют все требования категории применения AC-3. Измерение эффективных значений и „термическая память“ регулируемая настройка степени инерции tr: 2 – 20 с. при 6 x Ir, а также бесконечно (без расцепителя перегрузки) Все характеристики AC-3 действительны для прямого рабочего переключения автоматическим выключателем. Если рабочее переключение AC-3 выполняется, например, контактором, для автоматического выключателя расчетный ток длительной нагрузки составляет In = Iu.
Количество полюсов			3-полюсн.
Стандартное оснащение			Винтовое соединение
Коммутационная способность
400/415 В 50 Гц	I_cu	кА	50
Расчетный рабочий ток = измеренный ток длительной нагрузки	I_n= I_u	A	550
диапазон установки
Расцепитель перегрузки
Расчетная эксплуатационная мощность AC-3 50/60 Гц
380 B 400 B	P	кВт	315
660 B 690 B	P	кВт	560
Расчетная эксплуатационная мощность AC-3 50/60 Гц
400 В	P	кВт	315
660 B 690 B	P	кВт	560
Расчетный рабочий ток AC-3 50/60 Гц
400 В	I_e	A	544
690 В		A	550

Общая информация
Стандарты и положения			IEC/EN 60947, VDE 0660
защита от прикосновения			защита от прикосновения пальцами и тыльной стороной кистей рук согласно VDE 0106 часть 100
Стойкость к климатическим воздействиям			Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей среды
Температура окружающей среды, хранение		°C	- 40 - + 70
Эксплуатация		°C	-25 - +70
Удароустойчивость (импульс полусинуса 10 мс) согласно IEC 60068-2-27		g	15 (импульс полусинус 11 мс)
Безопасное разъединение согласно EN 61140
между вспомогательными контактами и цепями главного тока		В перем. тока	500
Между вспомогательными контактами		В перем. тока	300
Вес		кг	21
Направление подвода питания			любая
Класс защиты
Устройство			в зоне блока управления: IP20 (основной вид защиты)
корпус			с рамкой: IP40 с поворотной ручкой с дверной муфтой: IP66
Соединительные клеммы			Тоннельная клемма: IP10 Разделитель фаз и ленточный зажим: IP00
Прочие технические характеристики (каталог для перелистывания)			Грузики Температурная характеристика, дерейтинг Потери эффективной мощности
Автоматические выключатели
Расчетный рабочий ток = измеренный ток длительной нагрузки	I_n = I_u	A	550
Номинальная устойчивость к импульсу	U_imp
Цепи главного тока		В	8000
Цепи вспомогательного тока		В	6000
Номинальное напряжение	U_e	В перем. тока	690
Категория перенапряжения / степень загрязнения			III/3
Номинальные выдерживаемые напряжения изоляции	U_i	В	1000
Коммутационная способность
Расчетный ток короткого замыкания при включении	I_cm
240 В	I_cm	кА	105
400/415 В	I_cm	кА	105
440 B 50/60 Гц	I_cm	кА	74
525 B 50/60 Гц	I_cm	кА	53
690 B 50/60 Гц	I_cm	кА	40
Расчетная разрывная способность при коротком замыкании I_cn	I_cn
Icu согласно IEC/EN 60947 очередность включения O-t-CO	I_cu	кА
240 B 50/60 Гц	I_cu	кА	50
400/415 В 50/60 Гц	I_cu	кА	50
440 B 50/60 Гц	I_cu	кА	35
525 B 50/60 Гц	I_cu	кА	25
690 B 50/60 Гц	I_cu	кА	20
Ics согласно IEC/EN 60947 очередность включения O-t-CO-t-CO	I_cs	кА
240 B 50/60 Гц	I_cs	кА	37
400/415 В 50/60 Гц	I_cs	кА	37
440 B 50/60 Гц	I_cs	кА	26
525 B 50/60 Гц	I_cs	кА	19
690 B 50/60 Гц	I_cs	кА	15
			Максимальный входной предохранитель, если ожидаемый ток короткого замыкания в месте установки превышает коммутационную способность автоматического выключателя.
Номинальная устойчивость к токовым нагрузкам при коротком замыкании
t = 0,3 с	I_cw	кА	19.2
t = 1 с	I_cw	кА	19.2
Категория применения согласно IEC/EN 60947-2			A
Расчетная включающая и отключающая способность
Расчетный рабочий ток	I_e	A
AC-1
380 B 400 B	I_e	A	550
415 В	I_e	A	550
690 В	I_e	A	550
AC-3
380 B 400 B	I_e	A	544
415 В	I_e	A	544
660 B 690 B	I_e	A	550
			Для расчётного рабочего тока AC-3 при NZM4 действует правило: 400 В: макс. 650 кВт, 690 В: макс. 600 кВт
Механический срок службы (из него макс. 50% срабатываний, вызванных расцепителями минимального напряжения)	Переключения		10000
Электрический срок службы
AC-1
400 B 50/60 Гц	Переключения		3000
415 B 50/60 Гц	Переключения		3000
690 B 50/60 Гц	Переключения		2000
AC-3
400 B 50/60 Гц	Переключения		2000
415 B 50/60 Гц	Переключения		2000
690 B 50/60 Гц	Переключения		1000
макс. частота коммутаций		S/h	60
Поперечные сечения соединения
Стандартное оснащение			Винтовое соединение
Опциональное дополнительное оснащение			Тоннельные клеммы Подключение с задней стороны Соединение плоского провода
Провода круглого сечения Cu
Тоннельная клемма
многожильный		мм²
4 отверстие		мм²	4 x (50 - 240)
Винтовое соединение и подключение с задней стороны
непосредственно на переключателе
многожильный		мм²	1 x (120 - 185) 4 x (50 - 185)
Панель модуля
1 отверстие	мин.	мм²	1 x (185 - 240)
1 отверстие	макс.	мм²	2 x (70 - 185)
Панель модуля
2 отверстие	мин.	мм²	4 x 50
2 отверстие	макс.	мм²	4 x (35 - 185)
Расширение ширины подключения		мм²
Расширение ширины подключения		мм²	2 x 240 6 x (70 - 240)
Ал. провода, мед. кабели

многожильный		мм²
4 отверстие		мм²	4 x (50 - 240)
Винтовое соединение и подключение с задней стороны
Медная полоса, перфорированная	мин.	мм	(2 x) 10 x 50 x 1,0
Медная полоса, перфорированная	макс.	мм	(2 x) 10 x 50 x 1,0
Расширение ширины подключения		мм	(2 x) 10 x 80 x 1.0
Медная полоса (количество сегментов x ширина x толщина сегмента)
Клемма подключения плоского кабеля простая
	мин.	мм	6 x 16 x 0,8
	макс.	мм	(2 x) 10 x 32 x 1,0
Панель модуля
1 отверстие		мм	(2 x) 10 x 50 x 1.0
Винтовое соединение и подключение с задней стороны
Медная полоса, перфорированная	мин.	мм	(2 x) 10 x 50 x 1,0
Медная полоса, перфорированная	макс.	мм	(2 x) 10 x 50 x 1,0
Расширение ширины подключения		мм	(2 x) 10 x 80 x 1.0
Медная шина (ширина x толщина)	мм
Винтовое соединение и подключение с задней стороны
Винтовое соединение			M10
непосредственно на переключателе
	мин.	мм	25 x 5
	макс.	мм	2 x (50 x 10) 2 x (80 x 10)
Панель модуля
1 отверстие	мин.	мм	25 x 5
1 отверстие	макс.	мм	2 x (50 x 10)
Панель модуля
2 отверстие		мм	2 x (50 x 10)
Расширение ширины подключения		мм
Расширение ширины подключения	мин.	мм	60 x 10
Расширение ширины подключения	макс.	мм	2 x (80 x 10)
Управляющие провода
		мм²	1 x (0,75 - 2,5) 2 x (0,75 - 1,5)

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности	I_n	A	550
Потеря мощности оборудования, в зависимости от тока	sub>,vid	W	33.58
Мин. рабочая температура		°C	-25
Макс. рабочая температура		°C	70
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость			Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции			Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве			Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве			Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению			Требования производственного стандарта выполнены.
10.2.5 Подъём			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки			Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока			Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев			Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция			Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Low-voltage industrial components (EG000017) / Motor protection circuit-breaker (EC000074)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV <, 1 kV) / Motor protection circuit-breaker (ecl@ss8.1-27-37-04-01 [AGZ529013])
Overload release current setting	A	275 - 550
Adjustment range undelayed short-circuit release	A	550 - 7700
Thermal protection		Yes
Phase failure sensitive		Yes
Switch off technique		Electronic
Rated operating voltage	V	690 - 690
Rated permanent current Iu	A	550
Rated operation power at AC-3, 230 V	kW	160
Rated operation power at AC-3, 400 V	kW	315
Type of electrical connection of main circuit		Screw connection
Type of control element		Rocker lever
Device construction		Built-in device fixed built-in technique
With integrated auxiliary switch		No
With integrated under voltage release		No
Number of poles		3
Rated short-circuit breaking capacity lcu at 400 V, AC	kA	50
Degree of protection (IP)		IP20
Height	mm	207
Width	mm	210
Depth	mm	401
