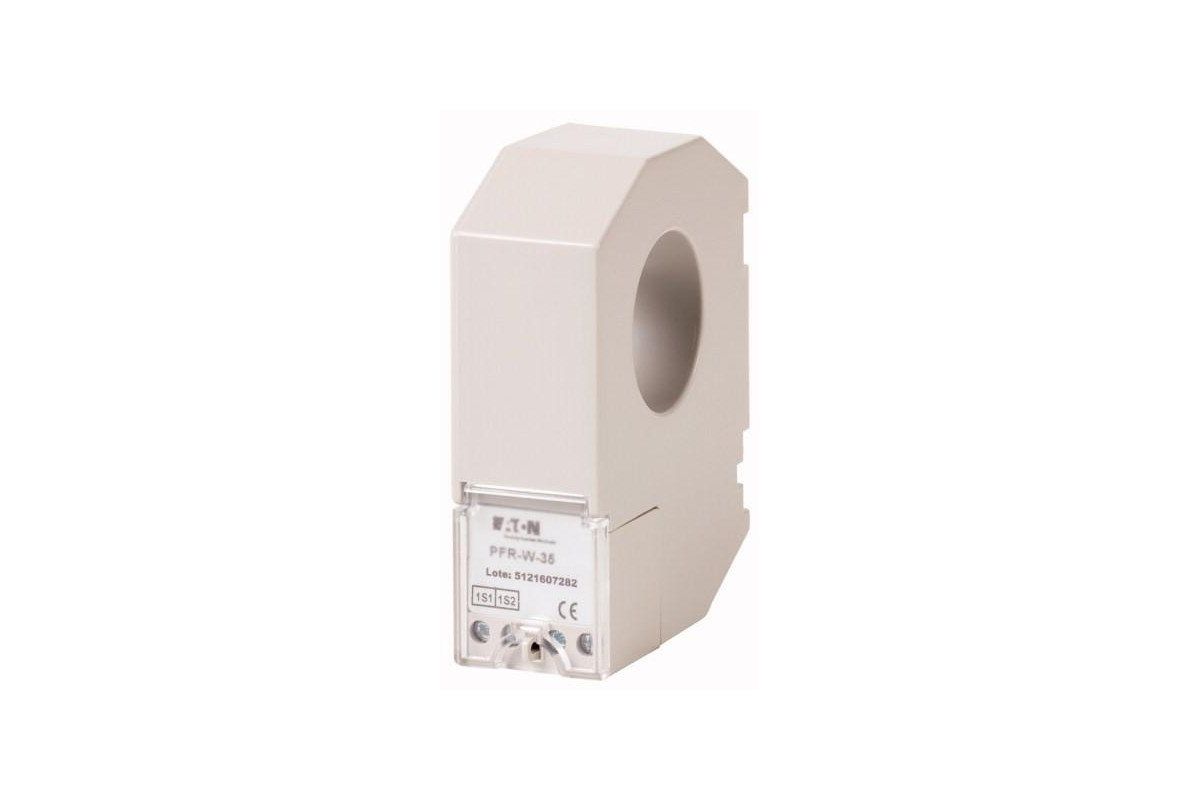

PFR-W-35 Трансформатор для УЗО, внутренний диаметр 35мм

Написать отзыв
285600
10 дн.
Отложить
БрендEaton СтранаГермания
ООО "АльфаИнжиниринг" ИНН 7751019223
+7(926)321-11-22
Задать вопрос
Доставка
Варианты оплаты

Технические характеристики

Артикул285600
Объем, дм30,543
Масса, кг0,158

Программа поставок

Описание в комбинации с дифференциальным реле PFR Не проверен UL/CSA
Номинальное напряжение UeВ перем. тока690 B 50/60 Гц
указания

вкл. резьбовое крепление

В качестве альтернативы: крепёжный зажим для монтажа на DIN-рейку

Указание по проектированию:

диаметр преобразователя должен быть выбран в 1,5 раза больше, чем диаметр оболочки проведённого кабеля.

Технические характеристики

Электрический
Стандарты и предписания IEC
Номинальное напряжение релейных контактов В перем./пост. тока690V (50/60 Hz)
Механический
Монтаж включая крепежный зажим для монтажа на DIN-рейку

Bauartnachweis nach IEC/EN 61439

Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению Требования производственного стандарта выполнены.
10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0

Low-voltage industrial components (EG000017) / Residual current release for power circuit breaker (EC001021)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV <, 1 kV) / Fault current switch for circuit breakers (ecl@ss8.1-27-37-04-11 [AKF009010])
Rated control supply voltage Us at AC 50HZ V0 - 0
Rated control supply voltage Us at AC 60HZ V0 - 0
Rated control supply voltage Us at DC V0 - 0
Rated fault current A0 - 0
Max. power on-delay time ms0
Delay adjustable No
Max. rated operation voltage Ue V0


Тип
  • автоматический выключатель
Объем дм3
0,54 дм3
Номинальное напряжение
  • 690 В
Номинальная частота
  • 50-60 Гц
Модель
PFR-W-35
Бренд
Eaton
Вес
0,16 кг
Производитель
Eaton (Moeller)
Страна
Германия
