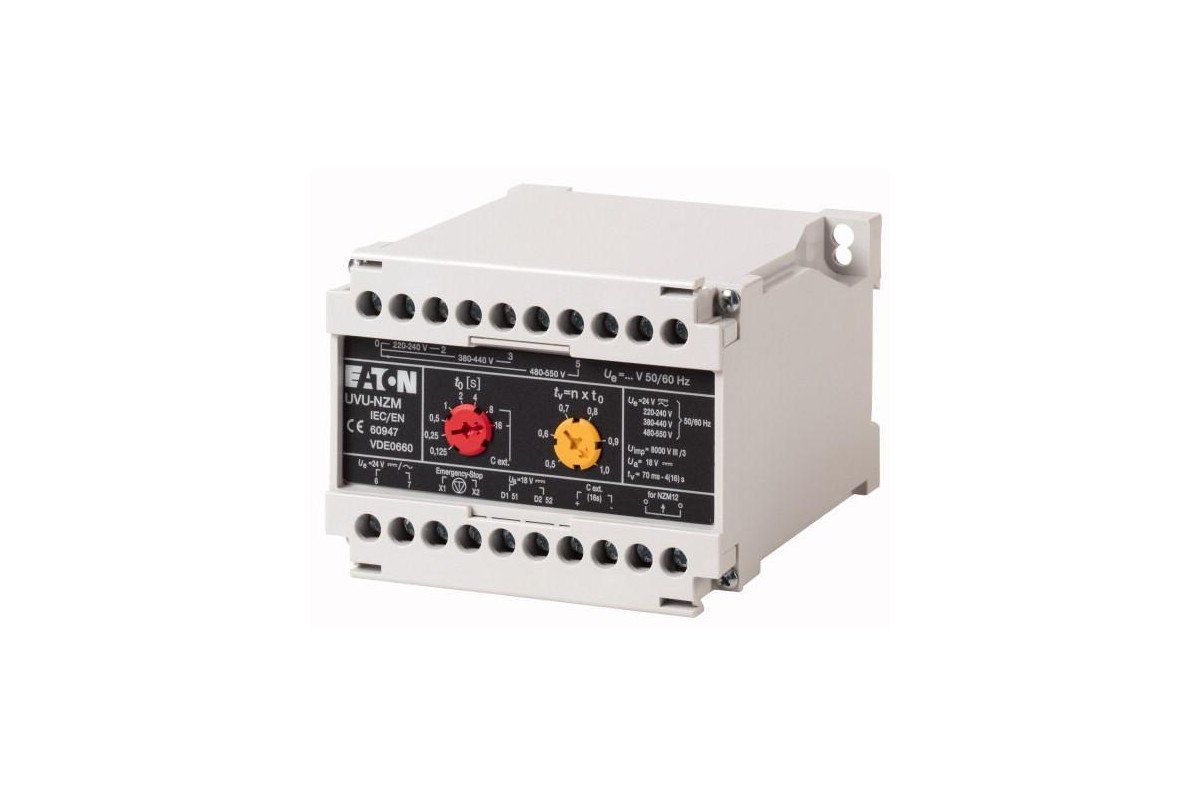

UVU-NZM Блок задержки
260154
БрендEaton
СтранаГермания
+7(926)321-11-22
Задать вопрос
Доставка
Варианты оплаты
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Технические характеристики
| Артикул | 260154 |
| Объем, дм3 | 0,844 |
| Масса, кг | 0,882 |
Программа поставок
| Ассортимент | Дополнительное оснащение | ||
| Принадлежности | Расцепители минимального напряжения | ||
| Принадлежности | Расцепители минимального напряжения с задержкой отпускания | ||
| Стандарт/сертификат | IEC | ||
| Типоразмер | NZM1/2/3/4 | ||
| Способ подключения | с винтовым соединением | ||
| Применяемое для | NZM1(-4), 2(-4), 3(-4), 4(-4) N(S)1(-4), 2(-4), 3(-4), 4(-4) 50/60 Гц 220 В - 240 В 380 В - 440 В 480 В - 550 В DC/AC 24 В |
Технические характеристики
| Расцепители минимального напряжения, с задержкой отпускания | |||
| Номинальное напряжение | Ue | В | |
| Переменное напряжение при 50/60 Гц | Ue | В перем. тока | 24, 220 - 550 |
| постоянное напряжение | Ue | В пост. тока | 24 |
| Ток включения (пиковое значение) | Ie | мА | <, 500 |
| потребляемая мощность | VA | 50 | |
| Время задержки | tsd | мс | 70 - 4000 |
| Поперечные сечения соединения | мм? | ||
| одно-/тонкопроволочный, с оконечной муфтой | мм2 | 1 x (0,5 - 2,5) 2 x (0,5 - 1,5) | |
| AWG | 1 x (20 - 14) 2 x (20 - 16) |
Bauartnachweis nach IEC/EN 61439
| Проверка конструкции IEC/EN 61439 | |||
| 10.2 твёрдость материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
| 10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
| 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
| 10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9 Свойства изоляции | |||
| 10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Under voltage coil (EC001022) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV <, 1 kV) / Undervoltage trip (ecl@ss8.1-27-37-04-17 [AKF015010]) | |||
| Rated control supply voltage Us at AC 50HZ | V | 24 - 550 | |
| Rated control supply voltage Us at AC 60HZ | V | 24 - 550 | |
| Rated control supply voltage Us at DC | V | 24 - 24 | |
| Voltage type for actuating | AC/DC | ||
| Type of electric connection | Screw connection | ||
| Number of contacts as normally open contact | 0 | ||
| Number of contacts as normally closed contact | 0 | ||
| Number of contacts as change-over contact | 0 | ||
| Delayed | Yes | ||
| Suitable for power circuit breaker | Yes | ||
| Suitable for off-load switch | Yes | ||
| Suitable for motor safety switch | No | ||
| Suitable for overload relay | No |
Размеры
| Конденсаторное устройство NZM-XCM |
Тип
- автоматический выключатель
Объем дм3
0,84
дм3
Номинальное напряжение
- 220 - 550 В
Модель
UVU-NZM
Бренд
Eaton
Вес
0,88 кг
Производитель
Eaton (Moeller)
Страна
Германия
