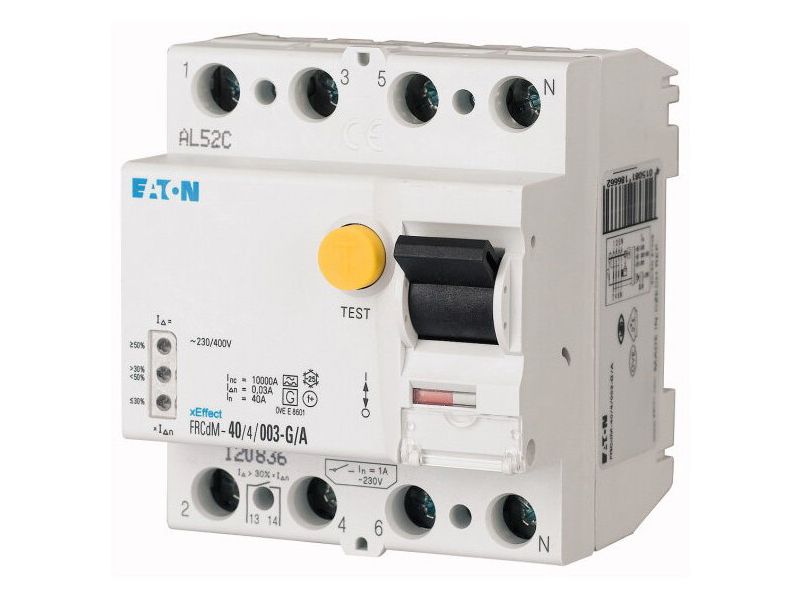

Цифровое устройство защитного отключения Eaton (Moeller) FRCDM-25/4/003-G/A, 4 полюса, 30ма, 25а
168646
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Технические характеристики
| Артикул | 168646 |
| Объем, дм3 | 0,475 |
| Масса, кг | 0,39 |
| Электрический | |||
| Types conform to | VE E 8601 | ||
| Текущие контрольные знаки | согласно маркировке | ||
| Tripping | A | 10 ms delayed | |
| Номинальное напряжение | Un | В перем. тока | 240/415 |
| Номинальная частота | f | Гц | 50 |
| Предельные значения рабочего напряжения | |||
| electronic | V AC | 50 - 264 | |
| Test circuit | V AC | 196 - 264 | |
| Расчетный ток утечки | In | мА | 30 |
| Чувствительность | чувствительный к импульсным токам | ||
| Номинальные выдерживаемые напряжения изоляции | Ui | В | 440 |
| Номинальная устойчивость к импульсу | Uimp | кВ | 4 (1.2/50s) |
| Расчетная устойчивость при коротких замыканиях | Icn | кА | 10 с входным предохранителем |
| Impulse withstand current | 3 kA (8/20 s) surge-proof | ||
| Макс. допустимый входной предохранитель | |||
| Короткое замыкание | gG/gL | A | 63 |
| Перегрузка | gG/gL | A | 63 |
| Rated making and breaking capacity / Rated residual making and breaking capacity | Im / Im | A | 500 |
| срок службы | |||
| Беспотенциальный вспомогательный контакт | |||
| Возможность подключения для измерения | |||
| 30 VDC (resistive load) | A | 2 | |
| 240 VAC (resistive load) | A | 0.25 | |
| Max. switching duty (resistive load) | W | 60 | |
| Max. switching voltage AC | V | 240 | |
| Max. switching voltage DC | V | 220 | |
| Максимальный ток переключения | A | 2 | |
| Min. switching capacity (reference value) | 10 A, 10 mV DC | ||
| срок службы | |||
| Electrical (at 20 switching operations per minute) 2 A 30 VDC resistive load | Operations | >,105 | |
| Electrical (at 20 switching operations per minute) 1 A 30 VDC resistive load | Operations | >,5 x 105 | |
| Terminal capacity | mm | 0.25 - 1.5 | |
| Механический | |||
| Монтажный размер колпачков | мм | 45 | |
| Размер цоколя устройства | мм | 80 | |
| Монтажная ширина | мм | 70 (4 установочных мест) | |
| Монтаж | Быстродействующее крепление с 2 положениями фиксации для DIN-рейки IEC/EN 60715 | ||
| Класс защиты | Выключатели IP20 IP40 встроенный | ||
| Клеммы вверху и внизу | Twin-purpose terminals | ||
| Защита клемм | Busbar tag shroud to BGV A3, VE-EN 6 | ||
| Поперечное сечение клемм | |||
| одножильный | мм2 | 1.5 - 35 | |
| многожильный | мм2 | 2 x 16 | |
| Клеммные винты | M5 (with cross-recessed screw as defined in EN ISO 4757-Z2, Pozidriv PZ2) | ||
| Tightening torque of fixing screws | N/m | 2 - 2.4 | |
| Толщина материала сборной шины | мм | 0.8 - 2 | |
| допустимый диапазон температур окружающей среды | °C | -25 - +40 | |
| допустимая температура хранения и транспортировки | °C | -35 - +60 | |
| Стойкость к климатическим воздействиям | according to IEC/EN 61008 | ||
| установочное положение | любая | ||
| Contact position indicator | red / green | ||
| Trip indication | white / blue | ||
| Внутреннее сопротивление (при комнатной температуре, 1-полюсный, 50 Гц) | |||
| Complete unit | Ri | m | 0.66 |
Программа поставок
| Основная функция | Цифровые устройства защиты от аварийного тока | ||
| Полюсы | 4-полюсн. | ||
| Применение | Коммутационные устройства для промышленного оборудования и специальных зданий | ||
| Расчетный рабочий ток | In | A | 25 |
| Расчетная устойчивость при коротких замыканиях | Icn | кА | 10 с входным предохранителем |
| Расчетный ток утечки | IN | A | 0,03 |
| Тип | Тип G/A (VE E 8601) | ||
| Срабатывание | A | с коротким запаздыванием | |
| Ассортимент | FRCdM | ||
| Чувствительность | чувствительный к импульсным токам | ||
| Стойкость к импульсному току | с защитой от импульсного тока 3 кА |
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Номинальный ток для указания потери мощности | In | A | 25 |
| Потеря мощности на полюс, в зависимости от тока | sub>,vid | W | 0 |
| Потеря мощности оборудования, в зависимости от тока | sub>,vid | W | 4.6 |
| Статическая потеря мощности, не зависит от тока | sub>,vs | W | 0 |
| Способность отдавать потери мощности | sub>,ve | W | 0 |
| Мин. рабочая температура | °C | -25 | |
| Макс. рабочая температура | °C | 40 | |
| 0 | |||
| Проверка конструкции IEC/EN 61439 | |||
| 10.2 твёрдость материалов и деталей | |||
| 10.2.2 Коррозионная стойкость | Требования производственного стандарта выполнены. | ||
| 10.2.3.1 Нагревостойкость изоляции | Требования производственного стандарта выполнены. | ||
| 10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве | Требования производственного стандарта выполнены. | ||
| 10.2.4 Устойчивость к ультрафиолетовому излучению | Требования производственного стандарта выполнены. | ||
| 10.2.5 Подъём | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.6 Испытание на удар | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.2.7 Ярлыки | Требования производственного стандарта выполнены. | ||
| 10.3 Класс защиты изоляции | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.4 Воздушные промежутки и пути утечки тока | Требования производственного стандарта выполнены. | ||
| 10.5 Защита от удара электрическим током | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.6 Монтаж оборудования | Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
| 10.7 Внутренние электрические цепи и соединения | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.8 Подключения проводов, введённых снаружи | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9 Свойства изоляции | |||
| 10.9.2 Электрическая прочность при рабочей частоте | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.3 Прочность по отношению к импульсному напряжению | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.9.4 Проверка оболочек кабелей из изолирующего материала | Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
| 10.10 Нагрев | Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
| 10.11 Стойкость к коротким замыканиям | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.12 Электромагнитная совместимость | Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
| 10.13 Механическая функция | Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Circuit breakers and fuses (EG000020) / Residual current circuit breaker (RCCB) (EC000003) | |||
| Electric engineering, automation, process control engineering / Electrical installation, device / Residual current protection system / Residual current circuit breaker (RCCB) (ecl@ss8.1-27-14-22-01 [AAB906011]) | |||
| Number of poles | 4 | ||
| Nominal rated voltage | V | 415 | |
| Nominal rated current | A | 25 | |
| Rated fault current | A | 0.03 | |
| Mounting method | DIN rail | ||
| Leakage current type | A | ||
| Selective protection | No | ||
| Short-circuit breaking capacity (Icw) | kA | 10 | |
| Surge current capacity | kA | 3 | |
| Frequency | 50 Hz | ||
| Additional equipment possible | Yes | ||
| Degree of protection (IP) | IP20 | ||
| Construction size (in accordance with DIN 43880) | 1 | ||
| Width in number of modular spacings | 4 | ||
| Built-in depth | mm | 70.5 | |
| Short-time delayed tripping | Yes |
Тип
- узо
Объем дм3
0,48
дм3
Ток, А
25 А
Количество полюсов
- 4
Модель
FRCDM-25/4/003-G/A
Бренд
Eaton
Вес
0,39 кг
Производитель
Eaton (Moeller)
Страна
США
