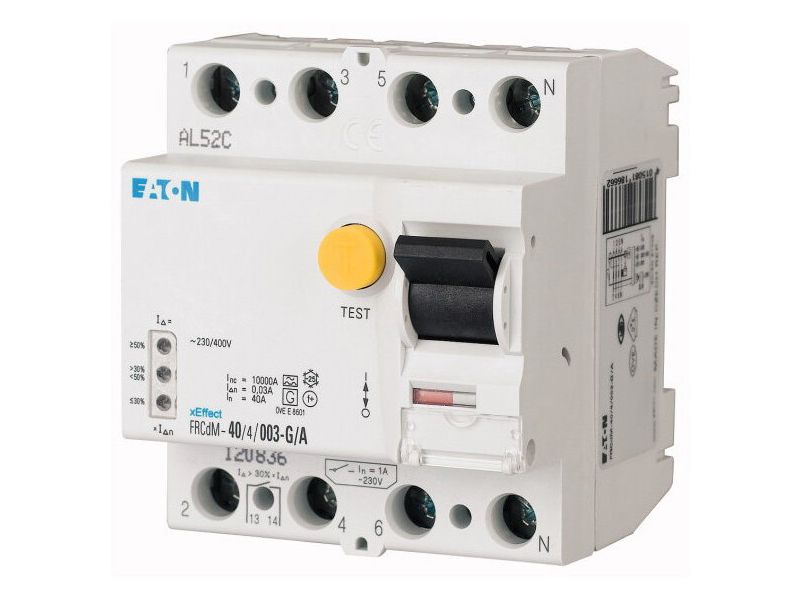

Цифровое устройство защитного отключения Eaton (Moeller) FRCDM-40/4/003-G/A, 4 полюса, 30ма, 40а - купить недорого с доставкой

Технические характеристики

Артикул	168648
Объем, дм3	0,475
Масса, кг	0,39

Электрический
Types conform to			VE E 8601
Текущие контрольные знаки			согласно маркировке
Tripping		A	10 ms delayed
Номинальное напряжение	Un	В перем. тока	240/415
Номинальная частота	f	Гц	50
Предельные значения рабочего напряжения
electronic		V AC	50 - 264
Test circuit		V AC	196 - 264
Расчетный ток утечки	I_n	мА	30
Чувствительность			чувствительный к импульсным токам
Номинальные выдерживаемые напряжения изоляции	U_i	В	440
Номинальная устойчивость к импульсу	U_imp	кВ	4 (1.2/50s)
Расчетная устойчивость при коротких замыканиях	I_cn	кА	10 с входным предохранителем
Impulse withstand current			3 kA (8/20 s) surge-proof
Макс. допустимый входной предохранитель
Короткое замыкание	gG/gL	A	63
Перегрузка	gG/gL	A	63
Rated making and breaking capacity / Rated residual making and breaking capacity	I_m/ I_m	A	500
срок службы
Беспотенциальный вспомогательный контакт
Возможность подключения для измерения
30 VDC (resistive load)		A	2
240 VAC (resistive load)		A	0.25
Max. switching duty (resistive load)		W	60
Max. switching voltage AC		V	240
Max. switching voltage DC		V	220
Максимальный ток переключения		A	2
Min. switching capacity (reference value)			10 A, 10 mV DC
срок службы
Electrical (at 20 switching operations per minute) 2 A 30 VDC resistive load		Operations	>,10⁵
Electrical (at 20 switching operations per minute) 1 A 30 VDC resistive load		Operations	>,5 x 10⁵
Terminal capacity		mm	0.25 - 1.5
Механический
Монтажный размер колпачков		мм	45
Размер цоколя устройства		мм	80
Монтажная ширина		мм	70 (4 установочных мест)
Монтаж			Быстродействующее крепление с 2 положениями фиксации для DIN-рейки IEC/EN 60715
Класс защиты			Выключатели IP20 IP40 встроенный
Клеммы вверху и внизу			Twin-purpose terminals
Защита клемм			Busbar tag shroud to BGV A3, VE-EN 6
Поперечное сечение клемм
одножильный		мм²	1.5 - 35
многожильный		мм²	2 x 16
Клеммные винты			M5 (with cross-recessed screw as defined in EN ISO 4757-Z2, Pozidriv PZ2)
Tightening torque of fixing screws		N/m	2 - 2.4
Толщина материала сборной шины		мм	0.8 - 2
допустимый диапазон температур окружающей среды		°C	-25 - +40
допустимая температура хранения и транспортировки		°C	-35 - +60
Стойкость к климатическим воздействиям			according to IEC/EN 61008
установочное положение			любая
Contact position indicator			red / green
Trip indication			white / blue
Внутреннее сопротивление (при комнатной температуре, 1-полюсный, 50 Гц)
Complete unit	R_i	m	0.64

Программа поставок

Основная функция			Цифровые устройства защиты от аварийного тока
Полюсы			4-полюсн.
Применение			Коммутационные устройства для промышленного оборудования и специальных зданий
Расчетный рабочий ток	I_n	A	40
Расчетная устойчивость при коротких замыканиях	I_cn	кА	10 с входным предохранителем
Расчетный ток утечки	I_N	A	0,03
Тип			Тип G/A (VE E 8601)
Срабатывание		A	с коротким запаздыванием
Ассортимент			FRCdM
Чувствительность			чувствительный к импульсным токам
Стойкость к импульсному току			с защитой от импульсного тока 3 кА

Bauartnachweis nach IEC/EN 61439

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности	I_n	A	40
Потеря мощности на полюс, в зависимости от тока	sub>,vid	W	0
Потеря мощности оборудования, в зависимости от тока	sub>,vid	W	6.2
Статическая потеря мощности, не зависит от тока	sub>,vs	W	0
Способность отдавать потери мощности	sub>,ve	W	0
Мин. рабочая температура		°C	-25
Макс. рабочая температура		°C	40
			0
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость			Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции			Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве			Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве			Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению			Требования производственного стандарта выполнены.
10.2.5 Подъём			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки			Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока			Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев			Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция			Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0

Circuit breakers and fuses (EG000020) / Residual current circuit breaker (RCCB) (EC000003)
Electric engineering, automation, process control engineering / Electrical installation, device / Residual current protection system / Residual current circuit breaker (RCCB) (ecl@ss8.1-27-14-22-01 [AAB906011])
Number of poles		4
Nominal rated voltage	V	415
Nominal rated current	A	40
Rated fault current	A	0.03
Mounting method		DIN rail
Leakage current type		A
Selective protection		No
Short-circuit breaking capacity (Icw)	kA	10
Surge current capacity	kA	3
Frequency		50 Hz
Additional equipment possible		Yes
Degree of protection (IP)		IP20
Construction size (in accordance with DIN 43880)		1
Width in number of modular spacings		4
Built-in depth	mm	70.5
Short-time delayed tripping		Yes
