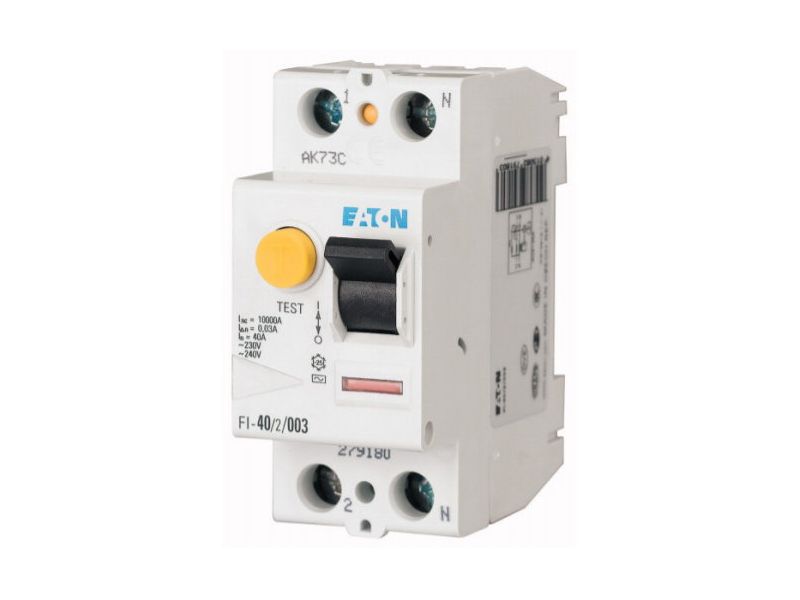

Устройство защитного отключения Eaton (Moeller) FI-40/2/003-A 40/0,03-а (ac/dc), 2 полюса, устойчивость к импульсному току 250а, устойчивость к кз 10 ка
279187
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Технические характеристики
| Артикул | 279187 |
| Объем, дм3 | 0,204 |
| Масса, кг | 0,22 |
| Электрический | |||
| Стандарты и предписания | IEC/EN 61008 | ||
| Срабатывание | A | без задержки | |
| Номинальное напряжение | Ue | В перем. тока | 230/400 |
| Предельные значения рабочего напряжения | В перем. тока | 184 - 440 | |
| Номинальная частота | f | Гц | 50 |
| Расчетные токи утечки | I?n | мА | 30, 100, 300, 500 |
| Расчетный ток неотключения при неисправности | I?no | 0,5 x I ?n | |
| Коммутационная расчетная способность тока при неисправности | |||
| Коммутационная расчетная способность тока при неисправности | I?m | A | In = 16 - 40 A: 500 In = 63 A: 630 In = 80 A: 800 In = 100 A: 1000 |
| Чувствительность | Переменный и импульсный ток | ||
| Возможность подключения для измерения | Icn | кА | 10 |
| Номинальный ток | Ie | A | 40 |
| Номинальная устойчивость к импульсу | Uimp | кВ | 6 |
| максимальный входной предохранитель для защиты от короткого замыкания | A gL | In = 16 - 63 A: 63 In= 80 A: 80 In= 100 A: 100 | |
| срок службы | Замыкающий контакт | ||
| электрический | Переключения | >, 4000 | |
| механический | Переключения | >, 20000 | |
| Механический | |||
| Монтажный размер колпачков | мм | 45 | |
| Цокольный размер корпуса | мм | 80 | |
| Защита клемм | Защита от прикосновения согласно BGV A2 | ||
| Монтажная ширина | мм | 35 (2 установочных места), 70 (4 установочных места) | |
| Монтаж | DIN рейка IEC/EN 60715 | ||
| Класс защиты | |||
| встроенный | IP40 | ||
| Клеммы вверху и внизу | Зажимы/приподнятые зажимы | ||
| Поперечные сечения соединения | мм? | ||
| одножильный | мм2 | 1,5 - 35 | |
| тонкопроволочный | мм2 | 2 x 16 | |
| Толщина материала сборной шины | мм | 0,8 - 2 | |
| допустимый диапазон температур окружающей среды | °C | -25 - +40 | |
| Стойкость к климатическим воздействиям | IEC/EN 61008 |
Программа поставок
| Основная функция | Устройства защиты от аварийного тока | ||
| Полюсы | 2-полюсн. | ||
| Расчетный рабочий ток | In | A | 40 |
| Расчетная устойчивость при коротких замыканиях | Icn | кА | 10 |
| Расчетный ток утечки | I?N | A | 0,03 |
| Тип | Тип A | ||
| Срабатывание | A | без задержки | |
| Ассортимент | FI | ||
| Чувствительность | чувствительный к переменному/импульсному току | ||
| Стойкость к импульсному току | условно устойчив к импульсному току 250 A |
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Номинальный ток для указания потери мощности | In | A | 40 |
| Потеря мощности на полюс, в зависимости от тока | sub>,vid | W | 0 |
| Потеря мощности оборудования, в зависимости от тока | sub>,vid | W | 5.8 |
| Статическая потеря мощности, не зависит от тока | sub>,vs | W | 0 |
| Способность отдавать потери мощности | sub>,ve | W | 0 |
| Мин. рабочая температура | °C | -25 | |
| Макс. рабочая температура | °C | 55 | |
| Начиная с 40°C макс. допустимый ток длительной нагрузки уменьшается на 3% на каждый 1°C |
Технические характеристики согласно ETIM 6.0
| Circuit breakers and fuses (EG000020) / Residual current circuit breaker (RCCB) (EC000003) | |||
| Electric engineering, automation, process control engineering / Electrical installation, device / Residual current protection system / Residual current circuit breaker (RCCB) (ecl@ss8.1-27-14-22-01 [AAB906011]) | |||
| Number of poles | 2 | ||
| Nominal rated voltage | V | 230 | |
| Nominal rated current | A | 40 | |
| Rated fault current | A | 0.03 | |
| Mounting method | DIN rail | ||
| Leakage current type | A | ||
| Selective protection | No | ||
| Short-circuit breaking capacity (Icw) | kA | 10 | |
| Surge current capacity | kA | 0.25 | |
| Frequency | 50 Hz | ||
| Additional equipment possible | Yes | ||
| Degree of protection (IP) | IP20 | ||
| Construction size (in accordance with DIN 43880) | 1 | ||
| Width in number of modular spacings | 2 | ||
| Built-in depth | mm | 69.5 | |
| Short-time delayed tripping | No |
Тип
- узо
Объем дм3
0,204
дм3
Ток, А
250 А
Расчетная разрывная способность при коротком замыкании
- 10 кА
Количество полюсов
- 2
Бренд
Eaton
Вес
0,22 кг
Производитель
Eaton (Moeller)
Страна
США
