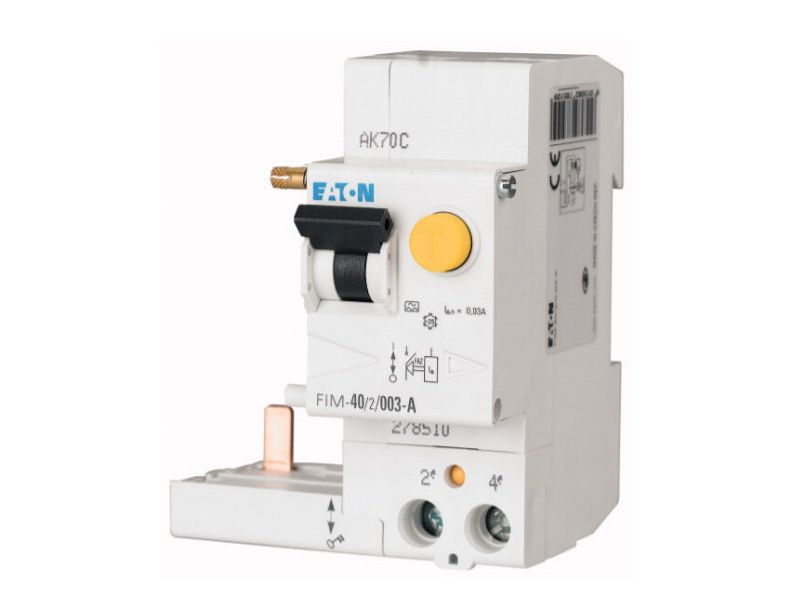

Устройство защитного отключения Eaton (Moeller) FIM-40/2/0.03-A 40/0,03-а (ac,dc), 2 полюса, устойчивость к импульсному току 250а, устойчивость к кз 10 ка
278510
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Технические характеристики
| Артикул | 278510 |
| Объем, дм3 | 0,447 |
| Масса, кг | 0,1 |
| Электрический | |||
| Стандарты и предписания | IEC/EN 61009 | ||
| Номинальное напряжение | Ue | В | |
| Ue | В перем. тока | 230/400 | |
| Механический | |||
| Монтажный размер колпачков | мм | 45 | |
| Цокольный размер корпуса | мм | 90 | |
| Защита клемм | Защита от прикосновения согласно BGV A2 | ||
| Монтаж | неразъемное резьбовое соединение с FAZ | ||
| Клеммы вверху и внизу | Приподнятые зажимы | ||
| Толщина материала сборной шины | мм | 0,8 - 2 |
Программа поставок
| Ассортимент | FIM | ||
| Основная функция | Модули дифференциальной защиты | ||
| Расчетный ток утечки | I?N | мА | 30 |
| измеренный ток длительной нагрузки | Iu | A | 40 |
| Применение | Расчетный ток утечки I?N = 30 мА | ||
| Номинальный ток | In | A | 40 |
| Полюсы | 2-полюсн. |
Bauartnachweis nach IEC/EN 61439
| Технические характеристики для подтверждения типа конструкции | |||
| Номинальный ток для указания потери мощности | In | A | 40 |
| Потеря мощности на полюс, в зависимости от тока | sub>,vid | W | 0 |
| Потеря мощности оборудования, в зависимости от тока | sub>,vid | W | 9.6 |
| Статическая потеря мощности, не зависит от тока | sub>,vs | W | 0 |
| Способность отдавать потери мощности | sub>,ve | W | 0 |
| Мин. рабочая температура | °C | -25 | |
| Макс. рабочая температура | °C | 40 | |
| 0 |
Технические характеристики согласно ETIM 6.0
| Circuit breakers and fuses (EG000020) / Residual current circuit breaker (RCCB) module (EC002297) | |||
| Electric engineering, automation, process control engineering / Electrical installation, device / Residual current protection system / Residual current circuit breaker (RCCB) module (ecl@ss8.1-27-14-22-10 [ACN357008]) | |||
| Nominal voltage | V | 230 - 400 | |
| Nominal current | A | 40 | |
| Rated fault current adjustable | No | ||
| Rated fault current | A | 0.03 - 0.03 | |
| Max. delay time | ms | 0 | |
| Delay adjustable | No | ||
| Number of poles | 2 | ||
| Leakage current type | A |
Тип
- узо
Объем дм3
0,45
дм3
Ток, А
250 А
Расчетная разрывная способность при коротком замыкании
- 10 кА
Количество полюсов
- 2
Модель
FIM-40/2/0.03-A
Бренд
Eaton
Вес
0,1 кг
Производитель
Eaton (Moeller)
Страна
США
