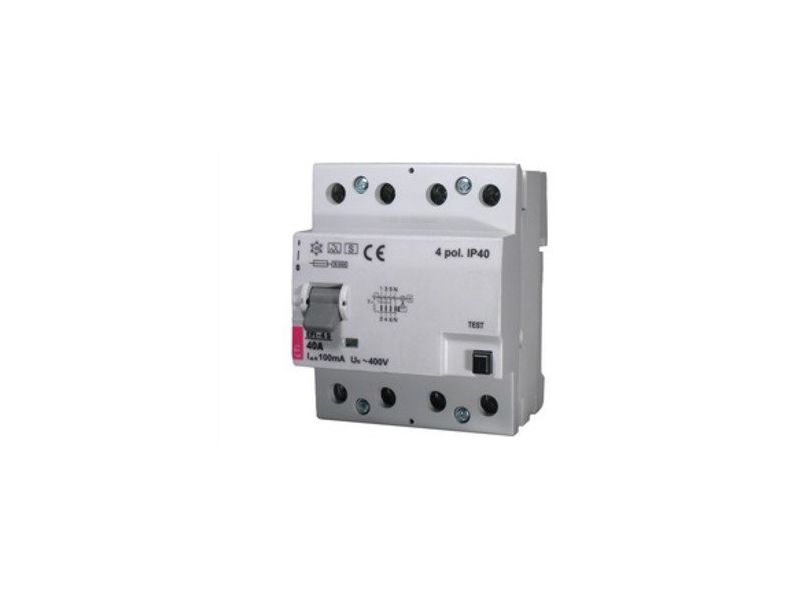

Устройство защитного отключения ETI EFI-4S 63/0,3 AC

Описание товара

Дифференциальные реле применяются в целях защиты от поражения электрическим током при прямых или косвенных прикосновениях к токоведущим частям, а также к частям, которые могут оказаться под напряжением в результате повреждения изоляции, и защиты оборудования от возможного возникновения пожара. Дифференциальные реле применяются в сетях TN-S, TN-C-S, TT и IT, где нейтральный и заземляющий проводники разделены.

В случае защиты от непрямого касания к токоведущим частям (защита при повреждении) рекомендуется использовать дифференциальные устройства защиты с током утечки Iу?300 mA.

А в случае прямого касания к токоведущим частям (дополнительная защита) рекомендуется использовать дифференциальные устройства защиты с током утечки Iу?30 mA.

Для защиты от возгорания, в соответствии с DIN VDE 0100-482 и IEC 60364-4-482, все кабели и проводники в сетях TN и TT должны быть защищены при помощи дифференциальных защитных устройств с током утечки Iу?300 mA.

В установках, где колебания сопротивления могут вызвать пожар (инфракрасные потолочные обогреватели с нагревательными панелями), номинальный ток утечки должен быть равен Iу=30 mA.

Типы:

• Тип АС: чувствительны к переменному (синусоидальному) току утечки.
• Тип А: чувствительны к переменному (синусоидальному) току утечки и к пульсирующему постоянному току утечки.
• Тип В: чувствительны к переменному (синусоидальному) току утечки, пульсирующему постоянному току утечки и сглаженному постоянному току утечки. Характеристики отключения достигают 1 kHz.
• Тип В+: чувствительны к переменному (синусоидальному) току утечки, пульсирующему постоянному току утечки и сглаженному постоянному току утечки. Характеристики отключения достигают 20 kHz при значениях тока 420 mA.

Особенности

• Возможность подключения шины питания,
• Подключение питания как сверху так и снизу,
• Широкий диапазон номинальных токов,
• Легкий монтаж блока контактов,
• Наличие дугогасительной камеры на каждой контактной группе,
• Дифференциальные реле EFI изготавливаются в версиях: двухполюсных EFI-2 и четырехполюсных EFI-4 без временной задержки типа АС и А, быстродействующие К, а также селективные-S для типа А.

Технические характеристики
