Коробка соединительная Специальные Системы и Технологии РТВ(i) 404-1Б/0/2РС

Коробка соединительная для подключения кабелей системы управления электрообогревом.

• Эффективное решение для подключения и ввода под теплоизоляцию кабелей управления
• Имеет сертификат соответствия для применения во взрывоопасных зонах
• Все необходимые комплектующие входят в состав коробки

1. Кабель управления
2. Соединительная коробка РТВ 404
3. Монтажный кабель датчика температуры
4. Датчик температуры
5. Устройство механической защиты кабеля
6. Устройство ввода под теплоизоляцию

• Широкий спектр решаемых задач
• Быстрый и простой монтаж
• Высокая термостойкость
• Не подвергается коррозии

Описание

Коробка РТВ 404 предназначена для подключения ка белей системы управления электрообогревом. Коробка позволяет выполнить подключение 1 или 2-х кабелей управления, подключение до 3-х датчиков температуры ивывода от 1 до 2-х датчиков температуры. Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли IP66 и высокую коррозионную стойкость.

Кабельные вводы коробки предназначены для подключения небронированных кабелей диаметром от 7 до 18 мм и бронированных кабелей диаметром от 12 до 20 мм. Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 0,5 до 2,5 мм?.

Для заказов доступны исполнения коробок с винтовыми или пружинными клеммными зажимами, а также с различными видами взрывозащиты – вида «e» (повышенная надежность) и вида «ia» (искробезопасная электрическая цепь).

Подключаемые нагревательные кабели с места вы- хода из коробки до места входа в теплоизоляцию могут быть дополнительно защищены устройством механической защиты. Устройство механической за- щиты нагревательного кабеля имеет исполнение на основе металлорукава в ПВХ изоляции (РШ) или на основе трубы гофрированной стальной (РС). При оборудовании соединительной коробки устройством механической защиты в состав коробки дополнительно входят специальные кабельные вводы для возможности осуществления подключения.

Типоисполнение коробки ДР позволяет устанавливать высокотемпературный датчик с резьбовым фитингом.

Технические характеристики

Комплект поставки*

* - Комплектующие и их количество в соответствии с выбранной маркировкой/типоисполнением соединительной коробки. См. раздел «Номенклатура».

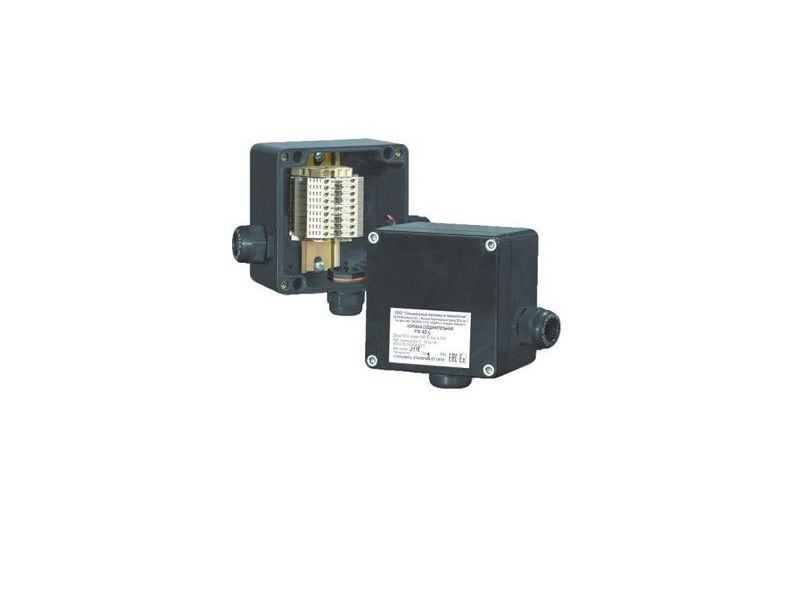

Коробка с винтовым (слева) и пружинным (справа) клеммным блоком
