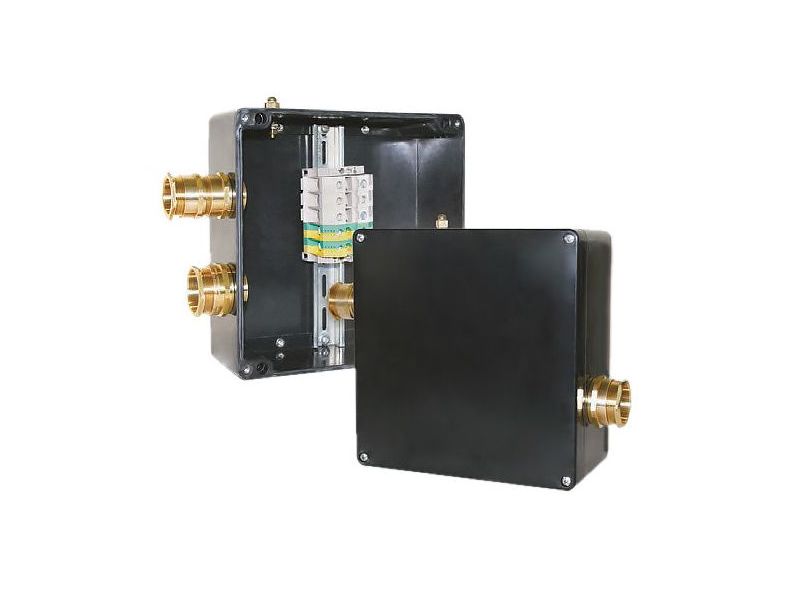

Коробка соединительная Специальные Системы и Технологии РТВ1007-1Б/1М

Коробка предназначены для соединения нагревательных секций на базе трехфазных электрических нагревательных кабелей постоянной мощности между собой и с силовым кабелем во взрывоопасных зонах.

• Эффективное решение для подключения питания к трехфазному электрическому нагревательному кабелю постоянной мощности типа LLS
• Имеет сертификат соответствия для применения во взрывоопасных зонах
• Все необходимые комплектующие входят в состав коробки

• Широкий спектр решаемых задач
• Быстрый и простой монтаж
• Высокая термостойкость
• Не подвергается коррозии

Описание

Коробка РТВ 1007 предназначена для соединения нагревательных секций на базе трехфазных электрических нагревательных кабелей постоянной мощности между собой и с силовым кабелем во взрывоопасных зонах. ,

Конструкция корпусов коробок обеспечивает защиту от проникновения влаги и пыли IP66 и высокую коррозионную стойкость. ,

Коробка крепится на близлежащей металлоконструкции или при помощи кронштейна непосредственно на трубопроводе. В зависимости от предназначения коробки делятся на питающие для подключения нагревательной секции к силовой сети, на сервисные для соединения двух ниток нагревательной секции, и на концевые для заделки нагревательной секции в конце участка обогрева.

Кабельный ввод коробки РТВ 1007 предназначен для подключения бронированных кабелей диаметром от 23,5 до 33,6 мм. Коробка позволяет выполнить подключение одной секции по схеме «звезда» или петля. Для удобства подключения нагревательных секций и силовых кабелей и ориентации по месту подключения коробка имеет на каждой стороне отверстие, закрытое заглушкой.

Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 2,5 до 35мм².

Технические характеристики

Комплект поставки*

* - Комплектующие и их количество в соответствии с выбранной маркировкой/типоисполнением соединительной коробки (см. ниже).

Схематическое изображение коробки
