Коробка соединительная Специальные Системы и Технологии РТВ401-1П/0

Коробка соединительная для подвода питания к саморегулирующимся электрическим нагревательным секциям.

• Эффективное решение для подключения питания и ввода под теплоизоляцию саморегулирующихся электрических нагревательных лент систем электрообогрева
• Применяется для всех типов саморегулирующихся электрических нагревательных лент
• Исключает риск повреждения нагревательных лент в местах заделки

1. Силовой кабель
2. Соединительная коробка РТВ 401
3. Нагревательная секция (лента)

• Все необходимые комплектующие входят в состав коробки
• Широкий спектр решаемых задач
• Быстрый и простой монтаж
• Высокая термостойкость
• Не подвергается коррозии

Описание

Коробка РТВ 401 предназначена для подключения к силовой сети саморегулирующихся электрических нагревательных кабелей*, а также для разветвления саморегулирующихся нагревательных кабелей.

Коробка комплектуется устройством ввода под теплоизоляцию и крепится непосредственно на поверхность трубопровода, резервуара. Коробка позволяет выполнить подключение до трех ниток саморегулирующихся электрических нагревательных кабелей к силовому кабелю и подключение до трех ниток для разветвления.

Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли IP66 и высокую коррозионную стойкость.

Кабельный ввод коробки предназначен для подключения небронированных силовых кабелей диаметром от 7 до 18 мм или бронированных силовых кабелей диаметром от 12 до 20 мм. Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 1,5 до 10 мм?.

Для заказов доступны исполнения с винтовыми или пружинными зажимами.

Технические характеристики

Комплект поставки*

* - Комплектующие и их количество выбираются при заказе (см. ниже).

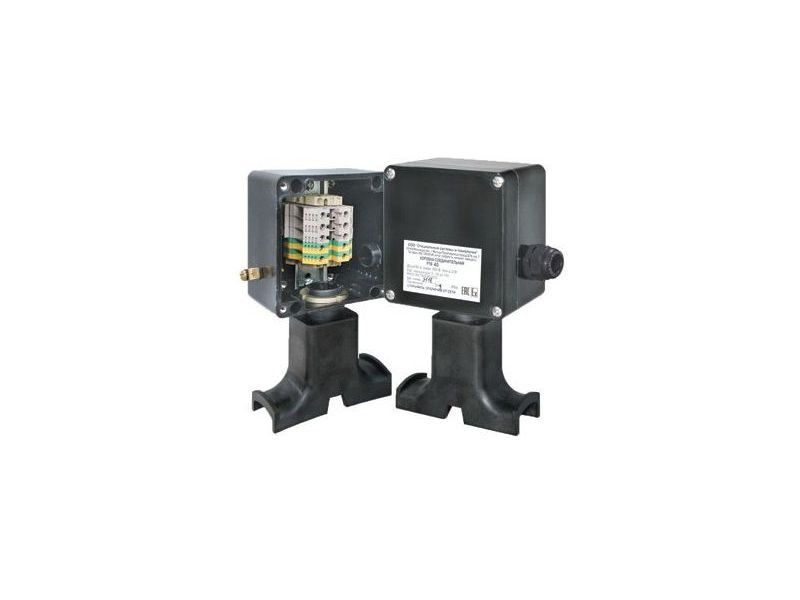

Коробка с винтовым (слева) и пружинным (справа) клеммным блоком

Дополнительные изделия

(Заказываются отдельно)

Хомут металлический PFS/3 – для крепления коробки на трубопроводе.

Комплект для заделки нагревательной секции выбирается в зависимости от типа применяемого кабеля.

Устройство для ввода кабеля под теплоизоляцию LEK/U.

Ввод герметичный гибкий ВГГ для механической за щиты кабеля от физических, химических, механических воздействий внешней среды

Информация для заказа

Коробки соединительные РТВ маркируются с указанием количества и типа кабельных вводов для подключения силовых кабелей и саморегулирующихся секций.

1. Тип клеммных зажимов (без обозначения – винтовой, П – пружинный)
2. Количество «входных» кабельных вводов
3. Тип кабельных вводов (Б – металл (для бронированного кабеля), П – пластик (для небронированного кабеля))
