Коробка соединительная Специальные Системы и Технологии РТВ403-1Б/1Б
Коробка соединительная для подключения кабелей системы управления электрообогревом.
- Эффективное решение для подключения и ввода под теплоизоляцию кабелей управления
- Имеет сертификат соответствия для применения во взрывоопасных зонах
- Все необходимые комплектующие входят в состав коробки
- Кабель управления
- Соединительная коробка РТВ 403
- Монтажный провод датчика температуры
- Датчик температуры
- Широкий спектр решаемых задач
- Быстрый и простой монтаж
- Высокая термостойкость
- Не подвергается коррозии
Описание
Коробка РТВ 403 предназначена для подключения ка белей системы управления электрообогревом. Коробка позволяет выполнить подключение 1 или 2-х кабелей управления, подключение до 3-х датчиков температуры и ввод под изоляцию до 4-х датчиков температуры (1 резервный). Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли IP66 и высокую коррозионную стойкость.
Кабельные вводы коробки предназначены для подключения небронированных кабелей диаметром от 7 до 18 мм и бронированных кабелей диаметром от 12 до 20 мм. Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 0,5 до 2,5 мм?.
Для заказов доступны исполнения коробок с винтовыми или пружинными клеммными зажимами, а также с различными видами маркировки взрывозащиты – вида e (повышенная надежность) и вида ia (искробезопасная электрическая цепь).
Технические характеристики
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1 |
| Степень пылевлагозащиты | IP66 |
| Маркировка взрывозащиты | 1Ex e IIC T3...T6 GbX |
| Температурная группа взрывоопасной зоны | Т6 |
| Рабочий диапазон температур окружающей cреды | -60...+55 °С |
| Рабочее напряжение | до 550 В |
| Рабочий ток | до 21 А |
| Габаритные размеры корпуса | 122?120?91,5 |
| Вес коробки в максимальной комплектации | 1,83 кг |
| Клеммные наборы | |
| винтовые | |
| WDU/Ex | 9 модуль 2,5мм? |
| WDU BL/Exia | 9 модуль 2,5мм? |
| или пружинные | |
| TOPJOB 2006-1201 | 9 модуль 2,5мм? |
| TOPJOB 2006-1204 | 9 модуль 2,5мм? |
Комплект поставки*
| Корпус коробки РТВ 403 |
| Ввод для бронированного кабеля, латунь М25Ех |
| Ввод для небронированного кабеля, пластик М25Ех |
| Контргайка латунь М25 |
| Кольцо заземления латунь М25 |
| Кольцо уплотнительное М25 |
| Уплотнение GP25 |
| Заглушка УВК.00160 |
| Опора УВК.01.01 |
| Пластина УВК.0012 |
| Гайка ДЭСТУ.002 |
| Кольцо прямоугольного сечения |
| Винт М5?40 |
| Шайба 5 |
* - Комплектующие и их количество в соответствии с выбранной маркировкой/типоисполнением соединительной коробки. См. раздел «Номенклатура».

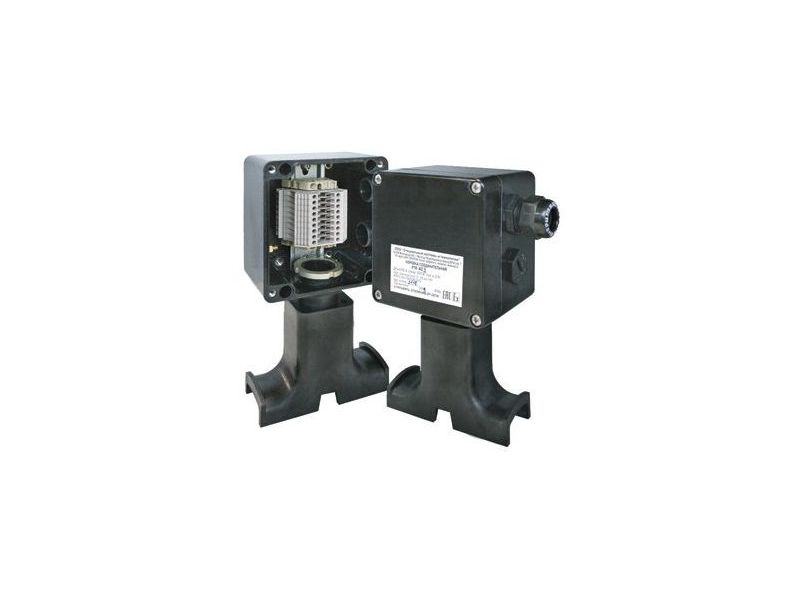

Коробка с винтовым (слева) и пружинным (справа) клеммным блоком
- коробка соединительная
- для подключения к силовой сети
- черный
- 550 В
- 122 мм
- 120 мм
- 91,5 мм
- IP66
- на трубопровод
- от -60 до 55 С
- 21 А
- Т6
- УХЛ1
