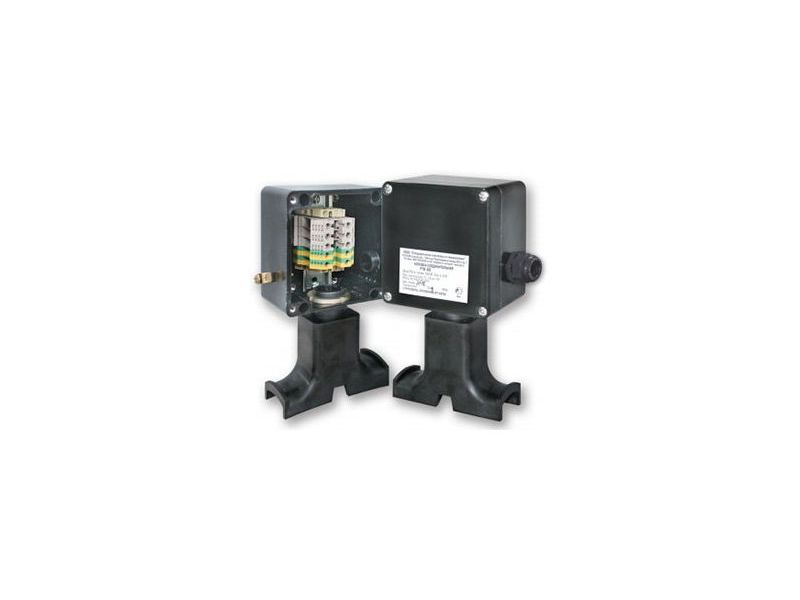

Коробка соединительная Специальные Системы и Технологии РТВ405
Коробка соединительная для подвода питания к электрическому нагревательному кабелю постоянной мощности РТВ405
Особенности- Эффективное решение для подключения питания и ввода под теплоизоляцию электрического нагревательного кабеля постоянной мощности типа СНФ и ТМФ
- Применяется для всех кабелей типа СНФ и ТМФ
- Исключает риск повреждения нагревательных кабелей в местах заделки
- Имеет сертификат соответствия ГОСТ Р для применения во взрывоопасных зонах
Коробка РТВ405 предназначена для подключения к силовой сети электрических нагревательных кабелей постоянной мощности типа СНФ и ТМФ.
Коробка крепится непосредственно на трубопроводе.
Коробка позволяет выполнить подключение 1 или 2-х ниток нагревательных секций «петлей», либо 3-х секций по схеме «звезда».
Кабельные вводы коробки предназначены для подключения небронированных силовых кабелей диаметром от 7 до 18 мм или бронированных силовых кабелей диаметром от 12,5 до 20,5 мм2). Применяемые клеммные наборы позволяют обеспечить подключение многожильных или одножильных проводов сечением от 1,5 до 10 мм2.
Технические характеристики
| РТВ405 | |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1 |
| Маркировка взрывозащиты | 2Exell |
| Температурная группа взрывоопазной зоны | Т6 |
| Рабочий диапазон температур окружающей среды | -55... ...+50oC |
| Рабочее напряжение | до 550 В |
| Рабочий ток | до 50 А |
| Клеммный набор WDU/EX | 3 модуля 10 мм2 |
| Клеммный набор WPE/EX | 2 модуля 10 мм2 |
| Габаритные размеры корпуса | 122?120?90 |
| Общий вес | 1,2 кг |
| Степень пыле-влагозащиты | IP66 |
Конструкция корпуса обеспечивает защиту от проникновения влаги и пыли IP66 и высокую коррозионную стойкость.
- коробка соединительная
- для распределения электроэнергии
- 550 В
- 122 мм
- 120 мм
- 90 мм
- IP66
- от -55 до 50 С
- 50 А
- Т6
- УХЛ1
