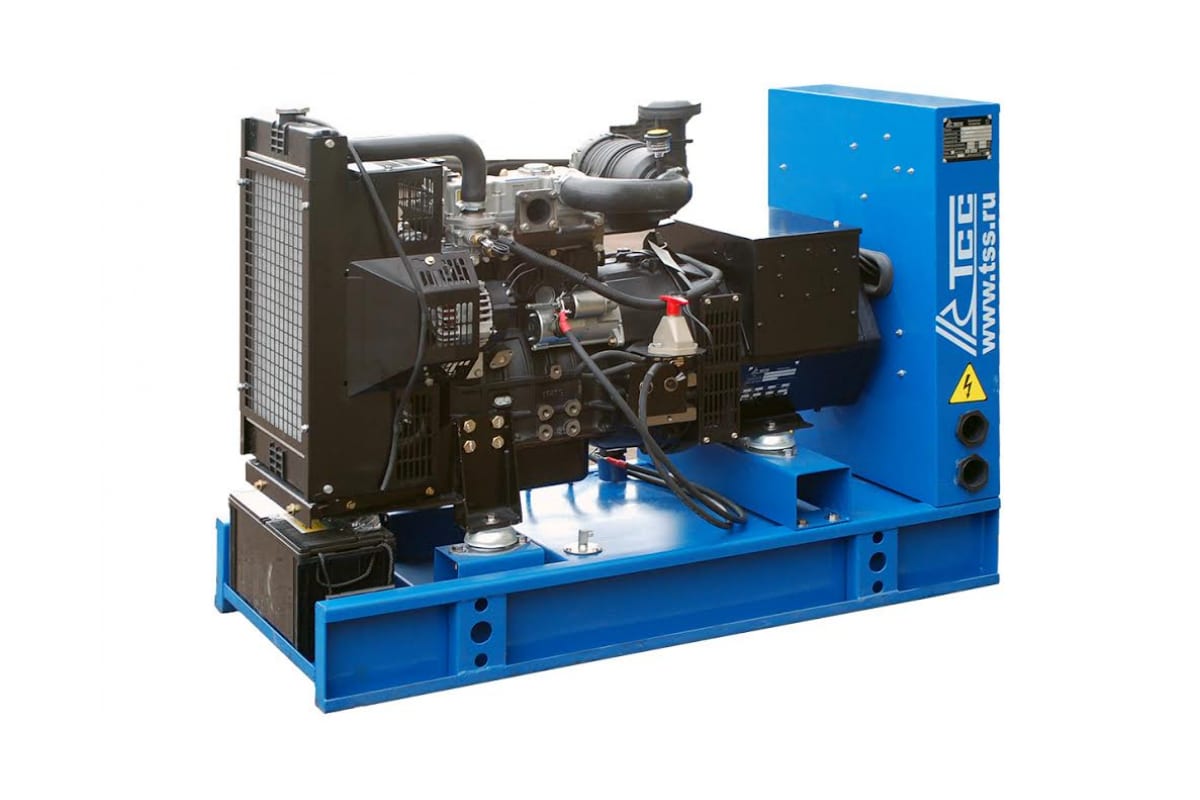

Дизельная электростанция ТСС АД-24С-Т400-1РМ18 003133

Дизельная электростанция ТСС АД-24С-Т400-1РМ18 003133 - это стационарное оборудование, способное обеспечить качественным и стабильным электричеством такие крупные объекты как склад, строительная площадка и др. Максимальная суммарная мощность подключаемых к клеммам агрегата потребителей не должна превышать 24000 Вт. В базовой комплектации данная модель обладает степенью автоматизации 1 (запуск/остановка вручную, возможность аварийного отключения). Опционально возможны степень автоматизации 2 и 3 (2 - запуск/остановка осуществляется установкой самостоятельно, 3 - управление агрегатом осуществляется удаленно). Генератор способен работать до 16 часов без дозаправки (при 75% нагрузке).

Особенности ТСС АД-24С-Т400-*РМ18 003133

Быстрый запуск

Электрический запуск агрегата осуществляется за счет встроенного аккумулятора ёмкостью 100 Ач. Напряжение АКБ - 12 В.

Простота управления

Все элементы контроля над работой установки, такие как: электронный контроллер, кнопка аварийной остановки, замок запуска и прочие, - расположены в одном месте, на лицевой панели шкафа управления.

Эффективное охлаждение

Наличие в конструкции дизельной электростанции ТСС АД-24С-Т400-1РМ18 003133 водовоздушной системы охлаждения обеспечивает её длительную работу без перегрева.

Удобство при транспортировке

Специальные отверстия в раме обеспечивают надежное закрепление такелажных приспособлений, что обеспечивает безопасное перемещение данной модели от одной рабочей точки к другой.

Меньше вибраций

Для продолжительной и надежной работы генератора в его конструкции предусмотрена система гашения вибраций, повышающая износостойкость его составных деталей и механизмов.

Показать все Скрыть

Преимущества ТСС АД-24С-Т400-*РМ18 003133

Общие характеристики:

Оригинальный высокотехнологичный и высокоресурсный двигатель Perkins, обладающий высокой топливной эффективностью и низким потреблением масла, низкими характеристиками шумности и высокой экологичностью;

Подходит для резервного электроснабжения систем жизнеобеспечения, установок, используемых при чрезвычайных ситуациях (МЧС, аварийные службы);

ДГУ полностью готов к работе, укомплектован глушителем, АКБ, залит маслом и охлаждающей жидкостью и прошел 2-часовую обкатку;

Быстрый и надежный холодный пуск;

Уникальная технология по оптимизации процесса сгорания топлива;

Низкое потребление топлива и уровень шума;

Эмиссия CO соответствует строжайшим требованиям и стандартам (TA Luft);

Конструкция двигателя соответствует главным международным стандартам;

Продуманная стыковка узлов и деталей обеспечивает лучшее соединение деталей, простоту обслуживания, надежность и высокую производительность двигателя;

Отличное соотношение выходящей мощности на килограмм веса двигателя;

ШУЭ представляет собой металлический шкаф с передней дверцей. Внутри шкафа на задней стенке закреплена монтажная плата, на которой установлены элементы схемы: реле, трансформаторы тока, автоматический выключатель, клеммник, блок предохранителей;

Все комплектующие проходят входной контроль качества, затем обеспечивается полный контроль процесса производства и конечный контроль качества при 2 часовых испытаниях ДГУ во всех режимах нагрузки, в том числе при 110 %;

Сертификат соответствия C-RU.АГ75.B.18854: соответствие ГОСТ Р 53174-2008, ГОСТ Р 51318.12-99 (СИСПР 12-97), ГОСТ 12.1.012-2004, ГОСТ 12.1.003-83;

Объем системы охлаждения - 10.2 л;

Мощность номинальная/максимальная - 30/33 кВА;

Коэффициент мощности - 0.8;

Расход топлива при 50%, 75% и 100% нагрузки - 3.6, 5.3, 7.1 л/ч.

Характеристики двигателя:

Мощность номинальная - 28 кВт;

Мощность максимальная - 30 кВт;

Количество цилиндров - 3;

Расположение цилиндров - рядное;

Тактность двигателя - 4;

Система охлаждения - жидкостная;

Система впуска воздуха - без турбонаддува;

Диаметр цилиндра - 105 мм;

Ход поршня - 127 мм;

Степень сжатия в цилиндрах - 19.25:1;

Регулятор оборотов - механический;

Напряжение бортового электрооборудования - 12 В;

Пусковое устройство (стартер) - 12/2;

Зарядный генератор - 65 А;

Удельный расход топлива - 211 г/кВт*ч;

Тип топливного фильтра - фильтроэлемент;

Рекомендуемый тип масла - SAE 15W40/10W30.API CH-4;

Тип масляного фильтра - одноразовый фильтр;

Вентилятор, O 457 мм, интегрированный;

Уровень шума, 7 м - 88 дБ;

Масса - 430 кг;

Габаритные размеры - 1029х629х951 мм.

Характеристики генератора TSS-SA-24:

Постоянная мощность - 24 кВт;

Тип генератора - бесщёточный, синхронный;

Система возбуждения - SHUNT;

Напряжение - 400/230 В;

Номинальный ток - 43.2 А;

Частота - 50 Гц;

Количество фаз - 3;

КПД - 94%;

Шаг обмотки - 2/3;

Количество опорных подшипников - 1;

Класс защиты обмотки - IP21;

Степень изоляции - Н;

Фактор мощности (cos φ) - 0.8;

Точность регулировки напряжения (± %) - 1;

Регулятор напряжения;

Масса - 160 кг;

Габаритные размеры - 640х490х560 мм.

Характеристики контроллера SMARTGEN HGM-6120:

Язык интерфейса контроллера - русский;

Интерфейс RS-485 (ModBUS RTU);

Выбор режима измерения;

Степень изоляции - 0.5 Мом(1 КV);

Класс защиты - IP55(42);

Диапазон рабочих температур - от -25 до +70 °C;

Частота - 35-70 Гц;

Потребляемая мощность - 3 Вт;

Напряжение - 8-36 В;

Функция задержки запуска;

Функция задержки остановки (для охлаждения двигателя);

Диапазон входного напряжения переменного тока для 3-фаз 4-провод (В);

Диапазон входного напряжения переменного тока для 1-фаз 2-пров (В);

Количество подключаемых датчиков - 15;

Сигнал тревоги - неудачный запуск ДГУ;

Сигнал/остановки ДГУ от датчика температуры ОЖ;

Сигнал/остановки ДГУ от датчика давления масла;

Сигнал/остановки ДГУ от датчика оборотов двигателя;

Звуковой сигнал общей аварии;

Сигнал тревоги - общее предупреждение;

Сигнал тревоги - показатель низкого уровня топлива - опция;

Сигнал тревоги/остановки ДГУ;

Контроль напряжения АКБ;

Контроль напряжения зарядного генератора;

Индикация силы тока;

Индикация числа оборотов двигателя;

Частотомер;

Счетчик часов наработки;

Индикация температуры охлаждающей жидкости;

Индикация давления масла;

Индикация коэффициента мощности (cosφ);

Индикация напряжения аккумулятора (В);

Индикация активной мощности по 3ф (кВт);

Индикация мощности (кВт);

Индикация суммарной активной мощности (кВт);

Индикация суммарной реактивной мощности (кВАр);

Счётчик выработанной электроэнергии (кВт/ч);

Индикация уровня топлива в баке - опция;

Остановка по низкому напряжению;

Габаритные размеры - 209Х153Х55 мм;

Масса - 0.71 кг.

Комплектация

Электростанция;

Крепеж;

Инструкция;

Контроллер;

Упаковка.
