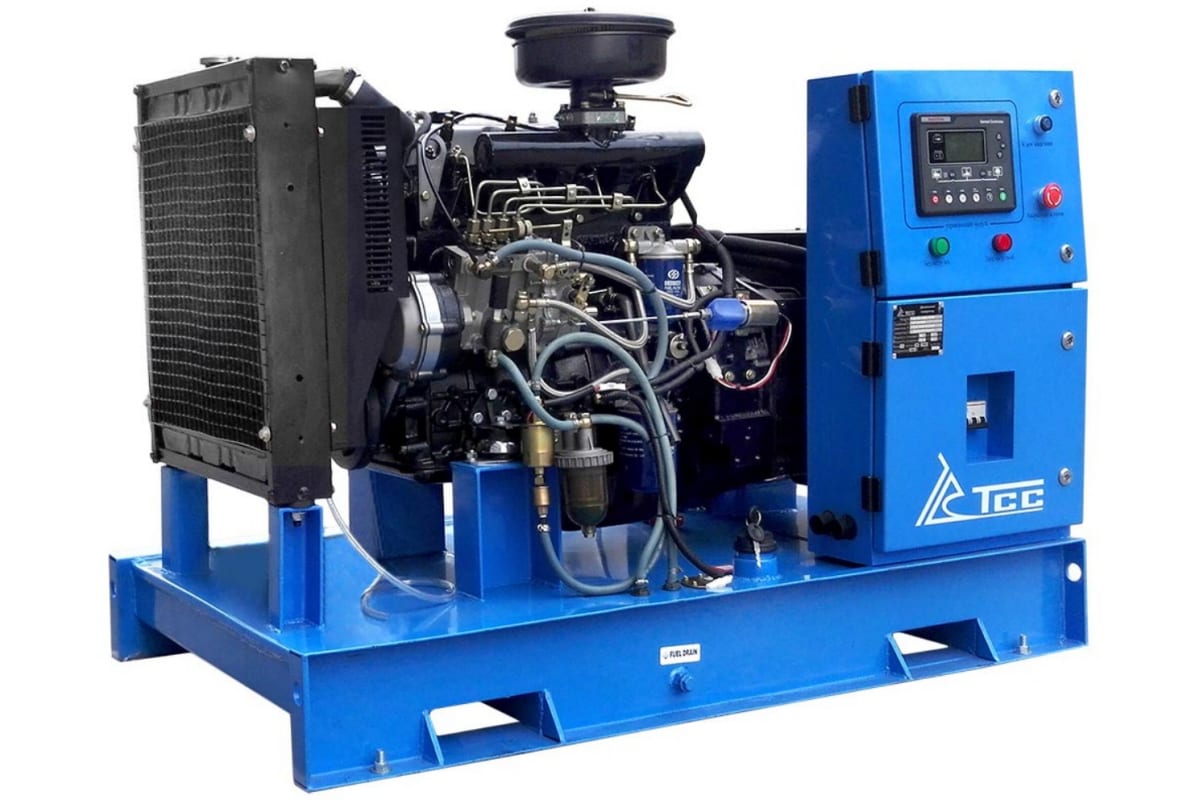

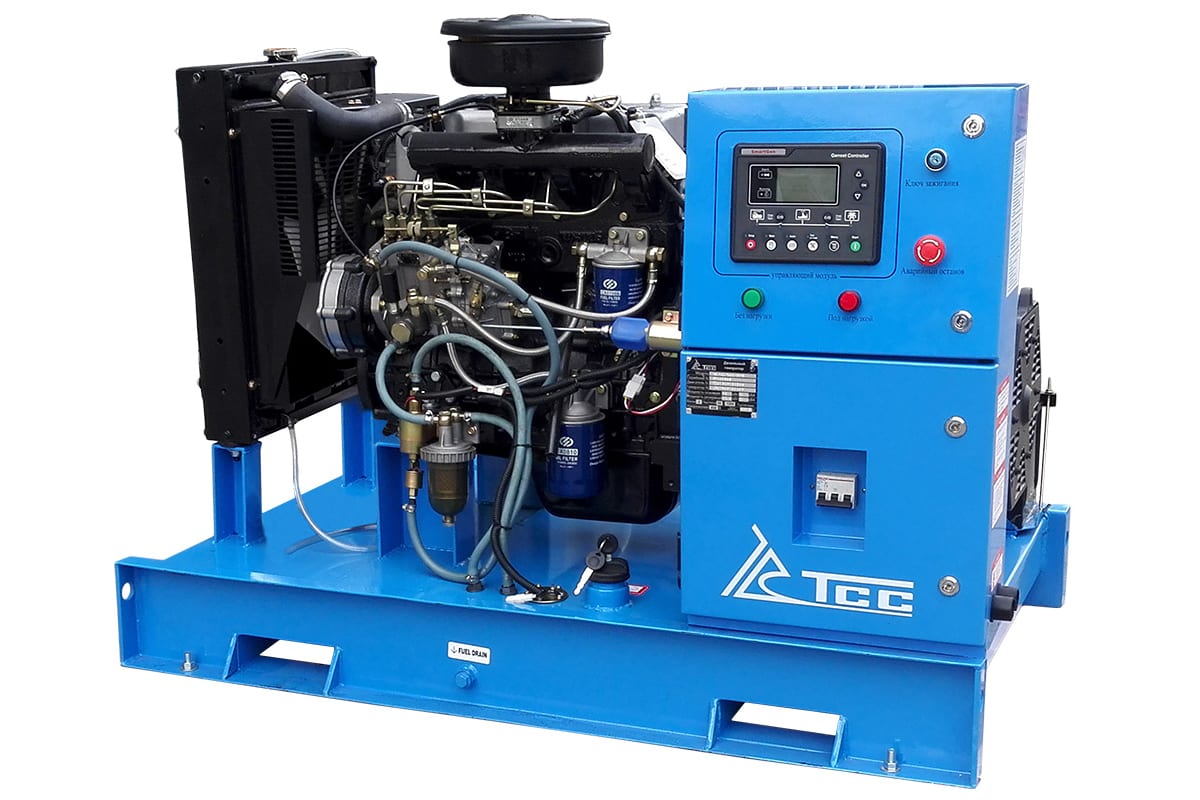

Дизельный генератор ТСС АД-16С-Т400-1РМ5 003172

Дизельный генератор ТСС АД-16С-Т400-1РМ5 003172 - это надежный агрегат с увеличенным рабочим ресурсом - около 2000 моточасов. Данная модель устанавливается стационарно, с целью обеспечения различного оборудования и объектов, например, строительных устройств, загородных домов, систем жизнеобеспечения и других потребителей качественным электричеством. Степень автоматизации электростанции - 1, - это означает, что её запуск и остановка (как обычная, так и аварийная) осуществляется пользователем вручную. Опционально доступен автоматический режим работы (блок АВР приобретается отдельно). Генератор оснащен вместительным топливным баком, что в совокупности с низким расходом топлива (при 75% загрузки - 3.9 л/ч) дает возможность его автономной работы без дозаправки до 23.1 часов.

Особенности ТСС АД-16С-Т400-1РМ5 003172

Простота управления

Контроллер, расположенный на передней панели дизельного генератора ТСС АД-16С-Т400-1РМ5 003172, позволяет наблюдать за состоянием системы, а также регулировать рабочие параметры электростанции. Полностью русифицирован.

Работа без перегрева

Открытое исполнение, а также наличие водовоздушной системы охлаждения обеспечивает стабильную работу ДГУ.

Удобство при транспортировке

В основании данной модели предусмотрены специальные выемки, которые дают возможность применения различного грузоподъемного оборудования.

Надежная конструкция

Узлы агрегата размещены на жестком рамном корпусе, защищающим их от ударных воздействий. Рама имеет возможность крепления к полу, что обеспечивает устойчивость электростанции на поверхности.

Показать все Скрыть

Преимущества ТСС АД-16С-Т400-1РМ5 003172

Общие характеристики:

Подходит для резервного электроснабжения систем жизнеобеспечения, установок, используемых при чрезвычайных ситуациях (МЧС, аварийные службы);

ДГУ полностью готов к работе, укомплектован глушителем, АКБ, залит маслом и охлаждающей жидкостью и прошел 2-часовую обкатку;

Рама с интегрированным топливным баком, оснащенным сливным краном;

ШУЭ представляет собой металлический шкаф с передней дверцей. Внутри шкафа на задней стенке закреплена монтажная плата, на которой установлены элементы схемы: реле, трансформаторы тока, автоматический выключатель, клеммник, блок предохранителей;

Все комплектующие проходят входной контроль качества, затем обеспечивается полный контроль процесса производства и конечный контроль качества в соответствии с российскими стандартами;

Сертификат соответствия C-RU.АГ75.B.18854: соответствие ГОСТ Р 51318.12-99 (СИСПР 12-97), ГОСТ 12.1.012-2004, ГОСТ 12.1.003-83;

Мощность номинальная/максимальная - 20/22.5 кВА;

Коэффициент мощности - 0.8;

Объем системы охлаждения - 5.6 л;

Оснащен топливным сепаратором;

Расход топлива при 50%, 75% и 100% нагрузки - 2.6, 3.9 и 5.2 л/ч;

Установленный аккумулятор - 80 Ач;

Промышленный глушитель.

Характеристики двигателя:

Высокая ремонтопригодность за счет унификации и взаимозаменяемости деталей;

Периодичность замены топливных фильтров - 500 ч;

Система впрыска топлива с новейшими топливными форсунками высокого давления снижают потребление топлива и загрязняющих выбросов;

Встроенные системы охлаждения масла;

Многосекционный выпускной коллектор;

Мощность номинальная - 19 кВт;

Мощность максимальная - 21 кВт;

Количество цилиндров - 4;

Расположение цилиндров - рядное;

Тактность двигателя - 4;

Система охлаждения - жидкостная;

Система впуска воздуха - без турбонаддува;

Тип воздушного фильтра - фильтроэлемент;

Диаметр цилиндра - 90 мм;

Ход поршня - 100 мм;

Степень сжатия в цилиндрах - 18:1;

Регулятор оборотов - механический;

Удельный расход топлива - 247.5 г/кВт*ч;

Тип топливного фильтра - фильтроэлемент;

Рекомендуемый тип масла - API;

Тип масляного фильтра - фильтроэлемент;

Масса - 240 кг;

Габаритные размеры - 716х573х670 мм.

Характеристики генератора TSS-SA-16:

Постоянная мощность - 16 кВт;

Тип генератора - бесщёточный, синхронный;

Система возбуждения - SHUNT;

Напряжение - 400/230 В;

Номинальный ток - 128.8/69 А;

Частота - 50 Гц;

Количество фаз - 3/1;

КПД - 94%;

Шаг обмотки - 2/3;

Количество опорных подшипников - 1;

Класс защиты обмотки - IP21;

Степень изоляции - Н;

Точность регулировки напряжения (± %) - 1;

Регулятор напряжения;

Масса - 146 кг;

Габаритные размеры - 640х490х560 мм.

Характеристики контроллера SMARTGEN HGM-6120:

Язык интерфейса контроллера - русский;

Интерфейс RS-485 (ModBUS RTU);

Выбор режима измерения;

Степень изоляции - 0.5 Мом(1 КV);

Класс защиты - IP55(42);

Диапазон рабочих температур - от -25 до +70 °C;

Частота - 35-70 Гц;

Потребляемая мощность - 3 Вт;

Напряжение - 8-36 В;

Функция задержки запуска;

Функция задержки остановки (для охлаждения двигателя);

Диапазон входного напряжения переменного тока для 3-фаз 4-провод (В);

Диапазон входного напряжения переменного тока для 1-фаз 2-пров (В);

Количество подключаемых датчиков - 15;

Сигнал тревоги - неудачный запуск ДГУ;

Сигнал/остановки ДГУ от датчика температуры ОЖ;

Сигнал/остановки ДГУ от датчика давления масла;

Сигнал/остановки ДГУ от датчика оборотов двигателя;

Звуковой сигнал общей аварии;

Сигнал тревоги - общее предупреждение;

Сигнал тревоги - показатель низкого уровня топлива - опция;

Сигнал тревоги/остановки ДГУ;

Контроль напряжения АКБ;

Контроль напряжения зарядного генератора;

Индикация силы тока;

Индикация числа оборотов двигателя;

Частотомер;

Счетчик часов наработки;

Индикация температуры охлаждающей жидкости;

Индикация давления масла;

Индикация коэффициента мощности (cosφ);

Индикация напряжения аккумулятора (В);

Индикация активной мощности по 3ф (кВт);

Индикация мощности (кВт);

Индикация суммарной активной мощности (кВт);

Индикация суммарной реактивной мощности (кВАр);

Счётчик выработанной электроэнергии (кВт/ч);

Индикация уровня топлива в баке - опция;

Остановка по низкому напряжению;

Габаритные размеры - 209Х153Х55 мм;

Масса - 0.71 кг.

Комплектация

Станция, заправленная маслом и охлаждающей жидкостью;

Глушитель;

Топливный бак;

АКБ;

ЩУ с цифровой панелью;

Упаковка.
