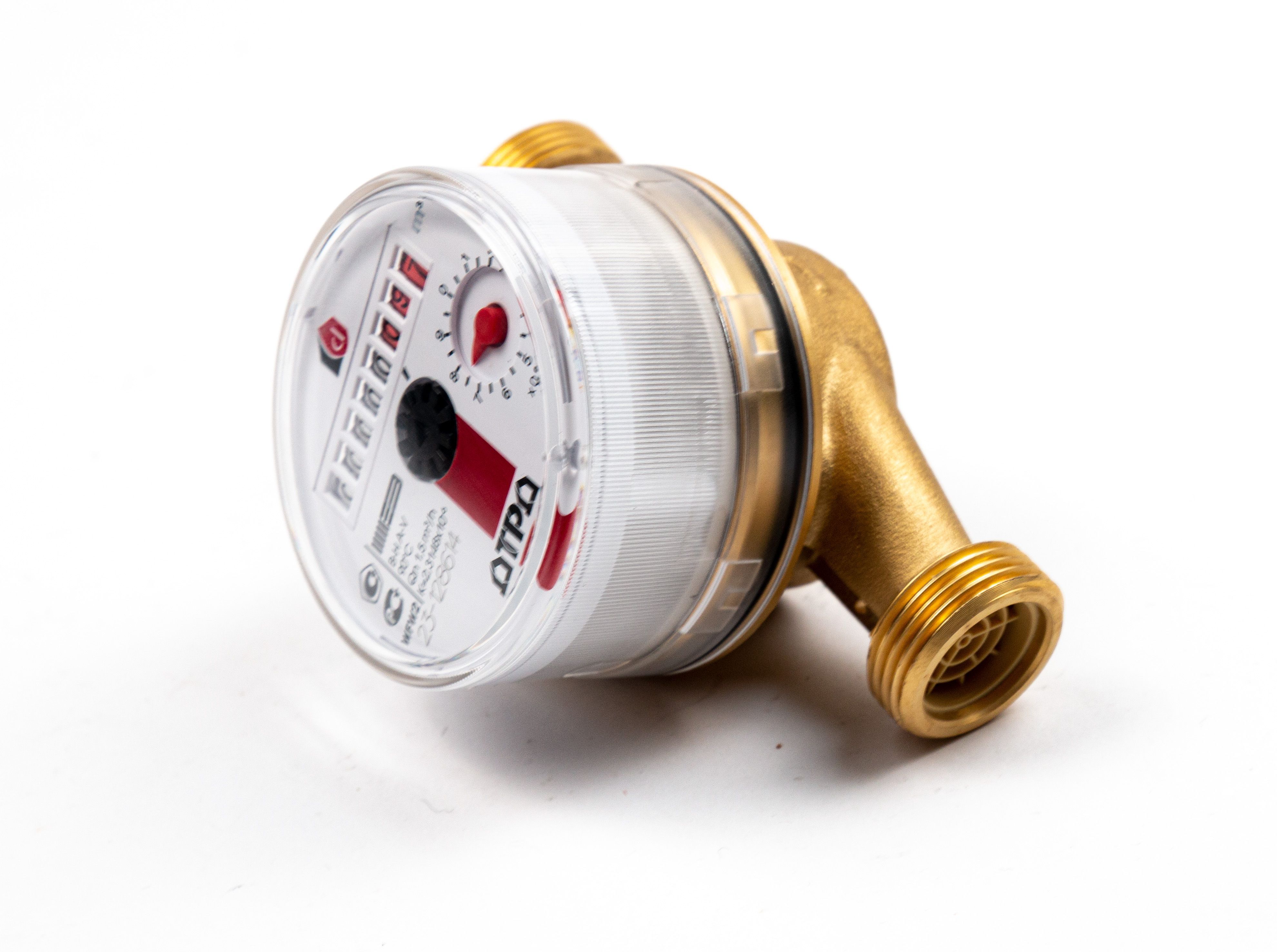

Счётчик горячей воды ДТРД ГВС 1/2"- 110мм без КМЧ - 1шт. WFW20.D110
t1030
Добро пожаловать на OLLQ – крупнейший маркетплейс по продаже товаров для строител...
+7(777)777-77-77
Задать вопрос
Доставка
Варианты оплаты
БрендДтрд
СтранаРоссия
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Счетчик горячей воды ДТРД ХВС 1/2"- 110мм без КМЧ (WFK20.D110-0-R-L-0-IP54-DT) - для бытового назначения, резьбового типа присоединения, для горячей воды, одноструйный.
Счетчики воды ДТРД применяются для учета водопотребления в системах водоснабжения любого типа: в индивидуальных домах, в квартирах, офисах, административных зданиях. Типичными пользователями являются: строительные организации, эксплуатирующие организации (ДЕЗ, РЭУ, ЖСК, ТСЖ) и индивидуальные потребители.

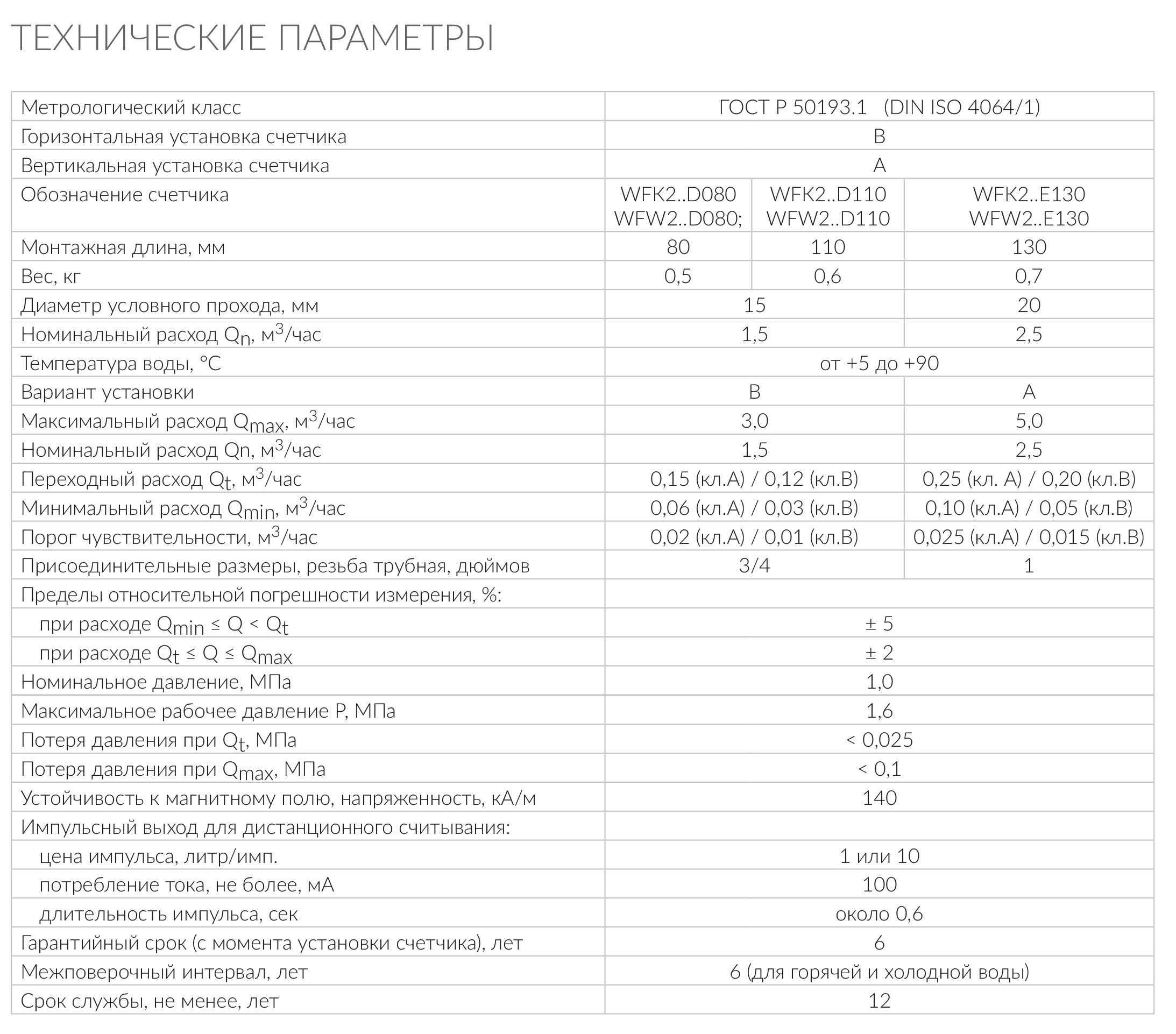

Номинальный расход воды – 1,5 м3/ч.
Максимальный расход воды – 3 м3/ч.
Допустимая температура рабочей среды – от +5°С до + 90°С.
Максимальное рабочее давление – 1,6 МПа.
Диаметр условного прохода – 15 мм.
Монтажная длина без сгонов – 110 мм.
Метрологический класс точности по ГОСТ Р 50193.1 – класс В — при горизонтальной установке и класс А — при вертикальной установке.
Установка в горизонтальном и вертикальном положении.
Поставляется без комплекта монтажных частей.
Счетчики на воду ДТРД производятся по техническим условиям ТУ 4213‑001‑817331698‑2013 и предназначены для измерения объёма питьевой воды (по СанПин 2.1.4.1074‑01) из западноевропейских комплектующих.
Производитель: ООО "Научно-производственное предприятие "ИТЭЛМА Билдинг Системс".
Счётчики соответствуют требованиям ГОСТ Р 50601, ГОСТ Р 50193 и международному стандарту ISO 4064.
Надёжность защиты счётчиков от манипулирования их показаниями с помощью внешних магнитных полей, создаваемых подковообразным магнитом по МИ 2985-2006, подтверждена испытаниями, проведёнными при утверждении Росстандартом типа средств измерений.
Счётчики холодной и горячей воды производятся по единой технологии и из одинаковых комплектующих. Приборы различаются только маркировкой лицевой панели.
Допускается использование счётчика холодной воды WFK2... в качестве счётчика горячей воды и счётчика горячей воды WFW2... в качестве счётчика холодной воды.
Для удобства пользователей производитель рекомендует устанавливать счётчики горячей и холодной воды в соответствии с маркировкой.
КОНСТРУКЦИЯ

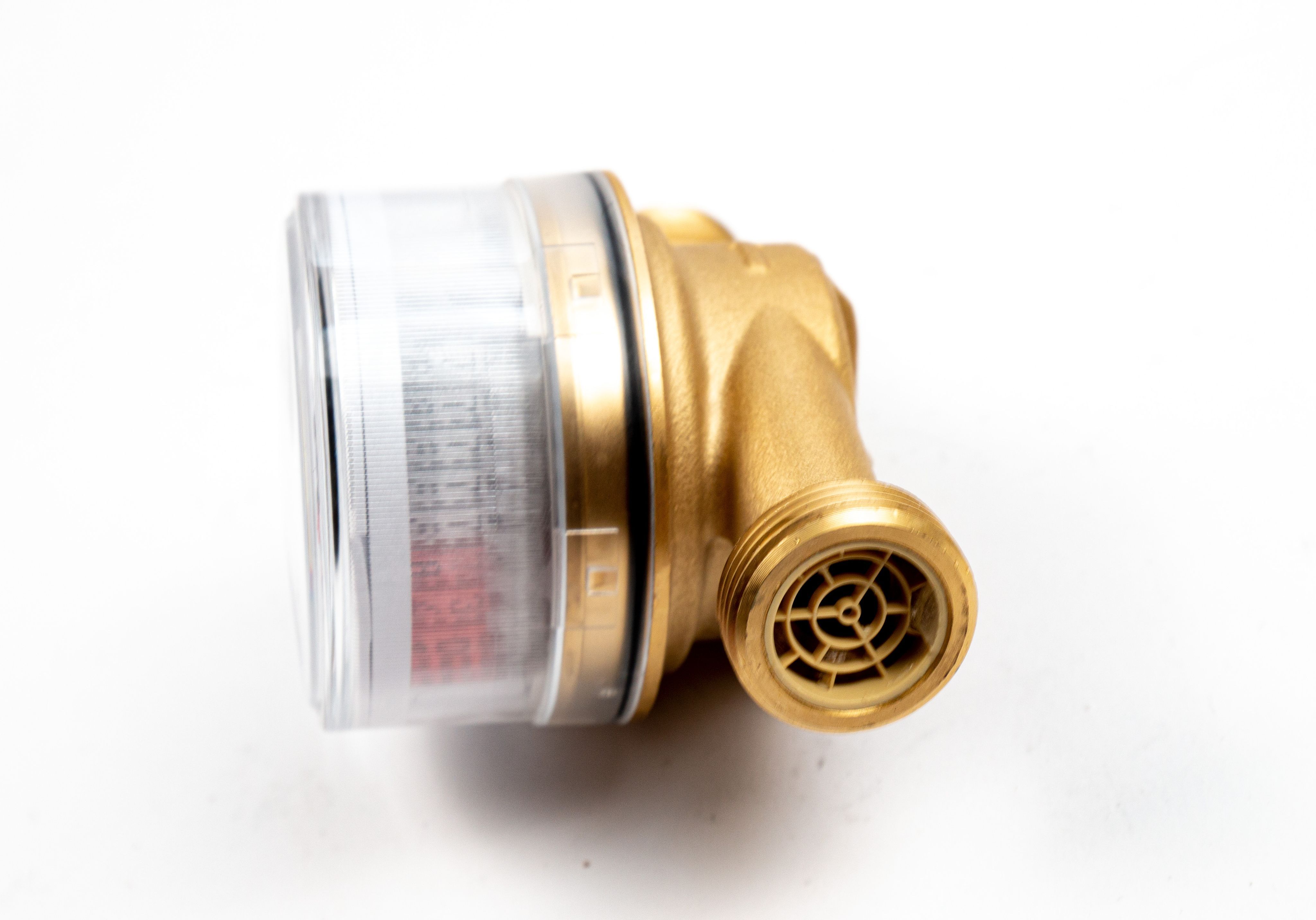

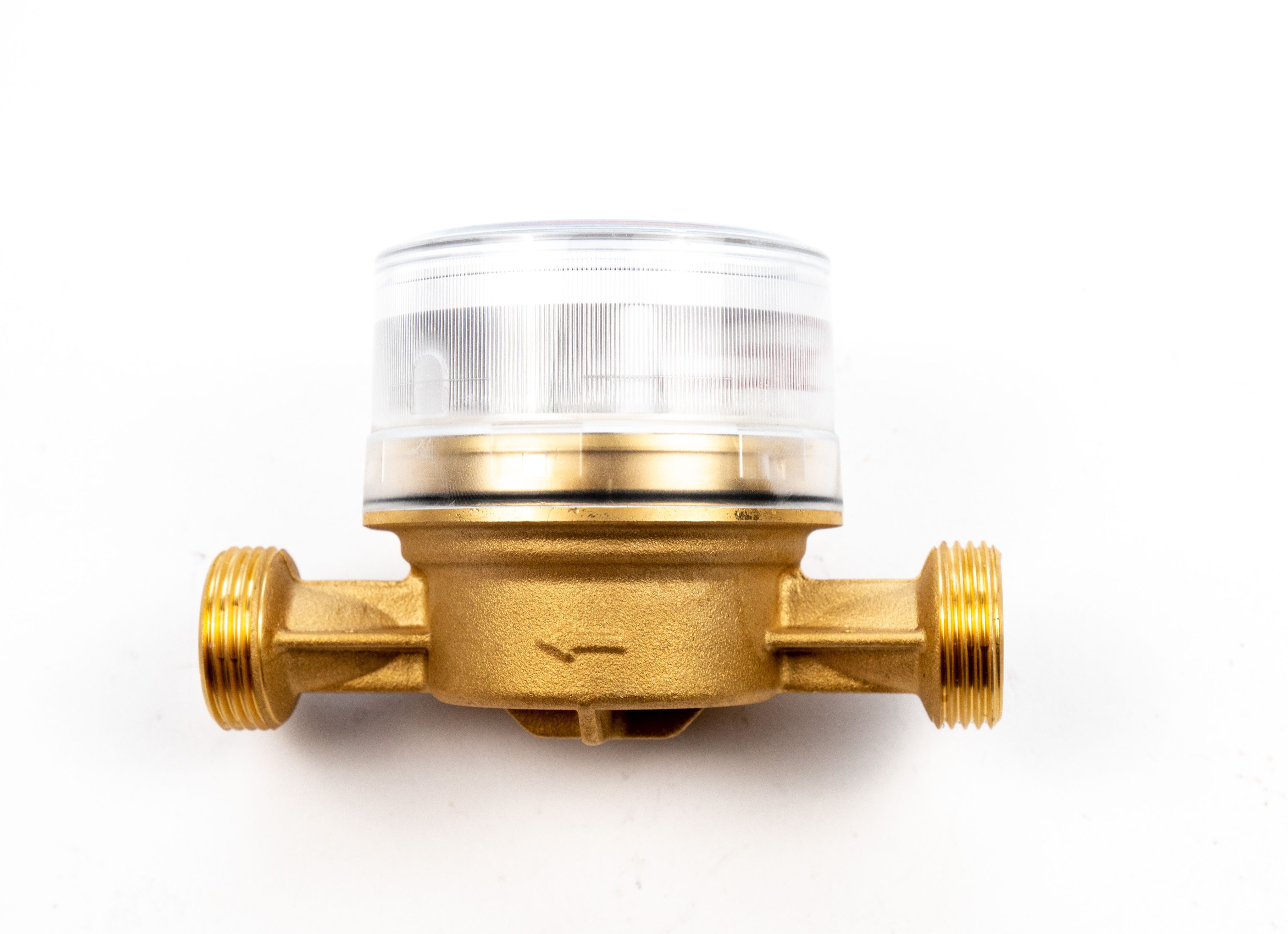

Счетчик состоит из измерительной камеры и индикаторного устройства. Корпус измерительной камеры изготовлен из латуни. В измерительной камере на осях установлена крыльчатка, камера закрыта герметичной крышкой. На входе потока воды установлен фильтр для защиты от крупных механических частиц. Индикаторное устройство, установленное на измерительную камеру — сухого типа. Оно защищено прозрачной пластмассовой крышкой. Защитное стекло установлено на защёлках. Счетчик индицирует действительное водопотребление на 8-ми разрядном цифровом счетном механизме. Дополнительно на центральную ось установлена звёздочка для визуального контроля мгновенного расхода и метрологической поверки счетчика. Индикаторное устройство может поворачиваться на 360.
ПРИНЦИП РАБОТЫ

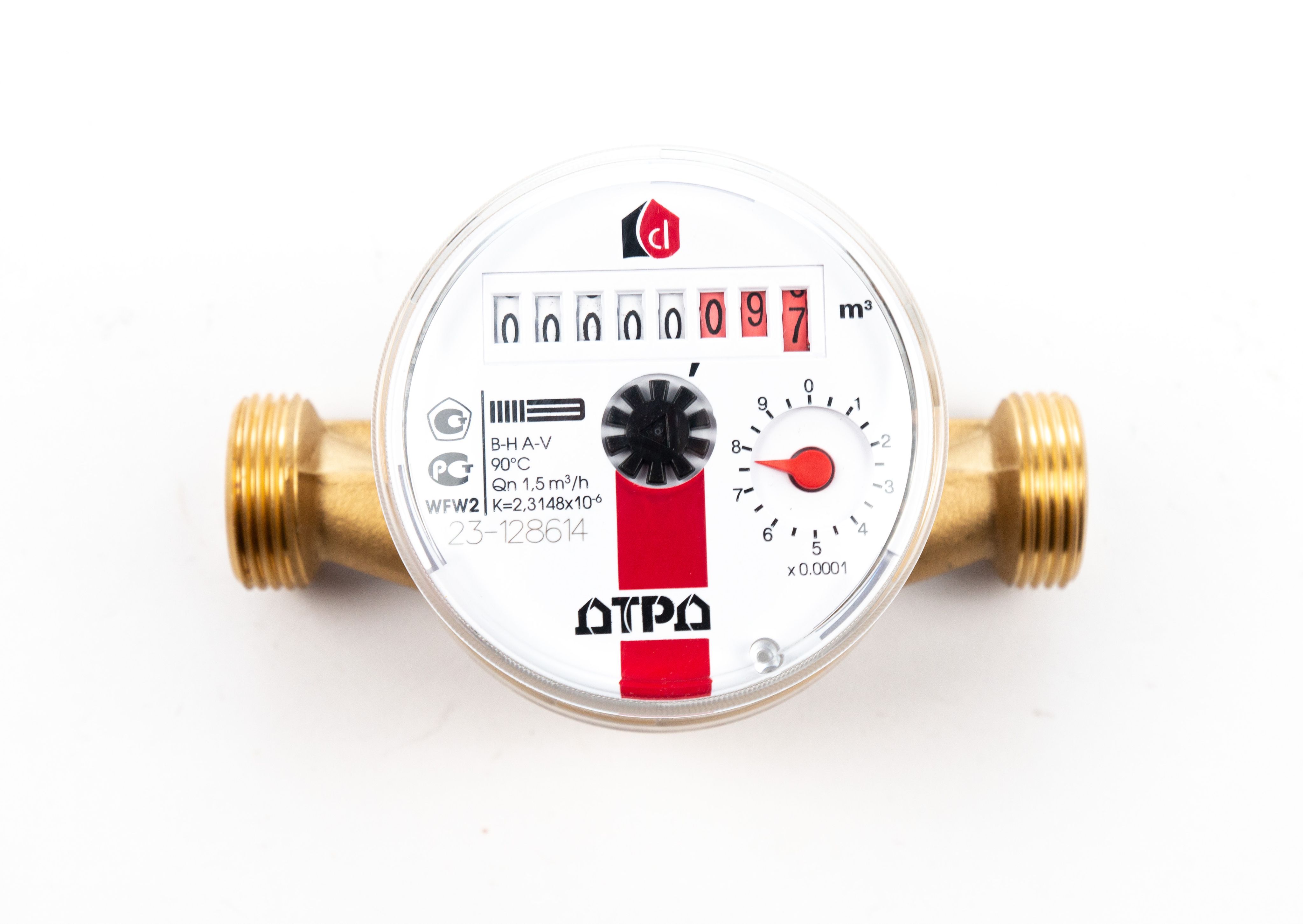

Принцип работы счётчика основан на измерении числа оборотов крыльчатки, вращающейся под действием потока воды, протекающей в трубопроводе. Вращение крыльчатки передается на индикаторное устройство (посредством магнитных муфт). Индикаторное устройство, через масштабирующий механический редуктор, отображает пятью роликами черного цвета измеренный объём воды в кубических метрах, роликами красного цвета и стрелочным указателем – доли кубических метров.
ПРЯМОЕ СЧИТЫВАНИЕ
Измеренный объём воды отображается на циферблате индикаторного устройства (максимальная емкость до 99999,999 м3), текущие показания считываются визуально
Счетчики воды ДТРД применяются для учета водопотребления в системах водоснабжения любого типа: в индивидуальных домах, в квартирах, офисах, административных зданиях. Типичными пользователями являются: строительные организации, эксплуатирующие организации (ДЕЗ, РЭУ, ЖСК, ТСЖ) и индивидуальные потребители.
Номинальный расход воды – 1,5 м3/ч.
Максимальный расход воды – 3 м3/ч.
Допустимая температура рабочей среды – от +5°С до + 90°С.
Максимальное рабочее давление – 1,6 МПа.
Диаметр условного прохода – 15 мм.
Монтажная длина без сгонов – 110 мм.
Метрологический класс точности по ГОСТ Р 50193.1 – класс В — при горизонтальной установке и класс А — при вертикальной установке.
Установка в горизонтальном и вертикальном положении.
Поставляется без комплекта монтажных частей.
Счетчики на воду ДТРД производятся по техническим условиям ТУ 4213‑001‑817331698‑2013 и предназначены для измерения объёма питьевой воды (по СанПин 2.1.4.1074‑01) из западноевропейских комплектующих.
Производитель: ООО "Научно-производственное предприятие "ИТЭЛМА Билдинг Системс".
Счётчики соответствуют требованиям ГОСТ Р 50601, ГОСТ Р 50193 и международному стандарту ISO 4064.
Надёжность защиты счётчиков от манипулирования их показаниями с помощью внешних магнитных полей, создаваемых подковообразным магнитом по МИ 2985-2006, подтверждена испытаниями, проведёнными при утверждении Росстандартом типа средств измерений.
Счётчики холодной и горячей воды производятся по единой технологии и из одинаковых комплектующих. Приборы различаются только маркировкой лицевой панели.
Допускается использование счётчика холодной воды WFK2... в качестве счётчика горячей воды и счётчика горячей воды WFW2... в качестве счётчика холодной воды.
Для удобства пользователей производитель рекомендует устанавливать счётчики горячей и холодной воды в соответствии с маркировкой.
КОНСТРУКЦИЯ
Счетчик состоит из измерительной камеры и индикаторного устройства. Корпус измерительной камеры изготовлен из латуни. В измерительной камере на осях установлена крыльчатка, камера закрыта герметичной крышкой. На входе потока воды установлен фильтр для защиты от крупных механических частиц. Индикаторное устройство, установленное на измерительную камеру — сухого типа. Оно защищено прозрачной пластмассовой крышкой. Защитное стекло установлено на защёлках. Счетчик индицирует действительное водопотребление на 8-ми разрядном цифровом счетном механизме. Дополнительно на центральную ось установлена звёздочка для визуального контроля мгновенного расхода и метрологической поверки счетчика. Индикаторное устройство может поворачиваться на 360.
ПРИНЦИП РАБОТЫ
Принцип работы счётчика основан на измерении числа оборотов крыльчатки, вращающейся под действием потока воды, протекающей в трубопроводе. Вращение крыльчатки передается на индикаторное устройство (посредством магнитных муфт). Индикаторное устройство, через масштабирующий механический редуктор, отображает пятью роликами черного цвета измеренный объём воды в кубических метрах, роликами красного цвета и стрелочным указателем – доли кубических метров.
ПРЯМОЕ СЧИТЫВАНИЕ
Измеренный объём воды отображается на циферблате индикаторного устройства (максимальная емкость до 99999,999 м3), текущие показания считываются визуально
Входная резьба
- 3/4"
Выходная резьба
- 3/4"
Особенности
Антимагнитный
Серия
ДТРД Геркон
Гарантия
6 лет
Механизм
Вихревой

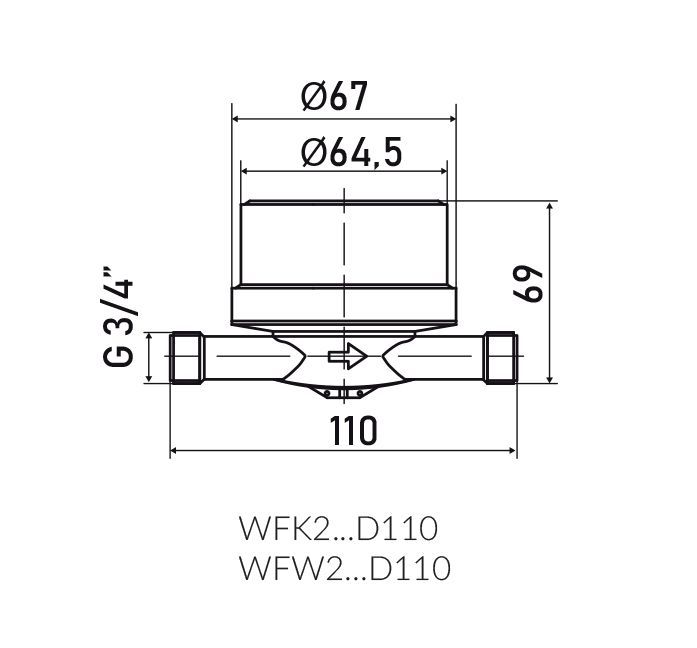

Высота, мм
69
Ширина, мм
67
Тип
Счетчик для воды
Тип присоединения
Резьбовое
Комплектация
Без монтажного комплекта
Бренд
Дтрд
Страна
Россия
Отзывы не найдены
